HM1200/12000 Shut Welding Machine Untuk Tiang Highmast, Monopole, Tiang Komunikasi 5G

HM1200/12000 Shut Welding Machine Untuk Tiang Highmast, Monopole, Tiang Komunikasi 5G
HM1200/12000 Shut Welding Machine Untuk Tiang Highmast, Monopole, Tiang Komunikasi 5G HM1200/12000 Shut Welding Machine Untuk Tiang Highmast, Monopole, Tiang Komunikasi 5G HM1200/12000 Shut Welding Machine Untuk Tiang Highmast, Monopole, Tiang Komunikasi 5G

Gambar besar :  HM1200/12000 Shut Welding Machine Untuk Tiang Highmast, Monopole, Tiang Komunikasi 5G

Detail produk:
Tempat asal: Wuxi, Cina
Nama merek: CMC
Nomor model: 1200/12000
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1 Set
Harga: as per negotiation, USD,EURO,RMB are acceptable
Kemasan rincian: pembongkaran, telanjang, cocok untuk pengiriman kontainer
Waktu pengiriman: 60 ~ 90 hari
Syarat-syarat pembayaran: T/T, L/C
Menyediakan kemampuan: sesuai dengan jumlah mesin

HM1200/12000 Shut Welding Machine Untuk Tiang Highmast, Monopole, Tiang Komunikasi 5G

Deskripsi

mesin las tutup tiang CNC,

Model: HM1200/12000



Dirancang untuk tiang highmast, monopole, tiang komunikasi 5G



Rentang diameter: 300 ~ 1200mm, Tebal: 5 ~ 14mm, Panjang: 12000mm

Mesin las busur terendam busur tunggal kabel tunggal standar

opsional: mesin las kawat ganda busur ganda (untuk ketebalan besar)

Lingkup aplikasi: cocok untuk pengelasan penutupan otomatis longitudinal ukuran sedang panjang besar, seperti tiang 5G, monopole, tiang highmast

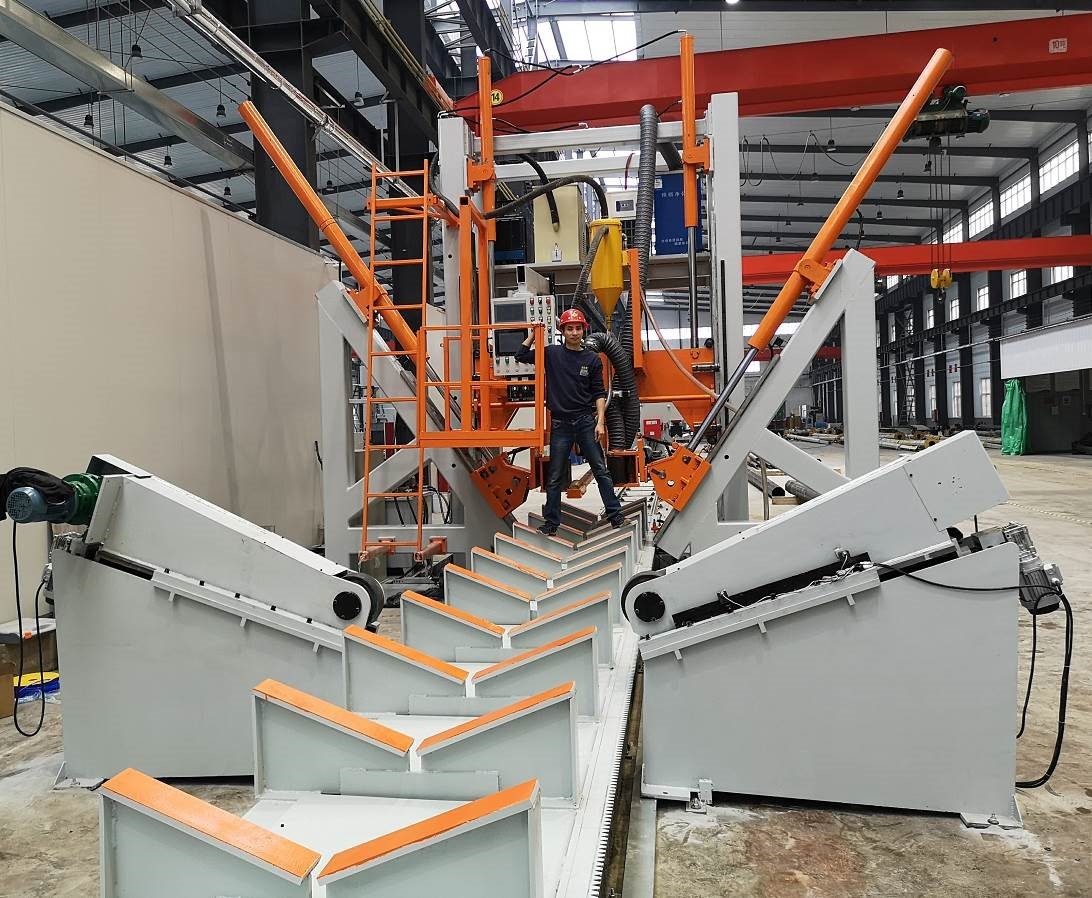

MESIN LAS PENUTUP CNC, sangat cocok untuk satu cangkang atau dua cangkang poligonal dan tiang lancip lingkaran (Tiang kerucut).itu adalah jalur pengelasan otomatis, struktur tipe gantry diperbaiki dan dengan sistem pengelasan, boneka panjang tiang penuh berbentuk V (meja kerja) dengan motor servo untuk kecepatan yang dapat disesuaikan bergerak, Silinder hidrolik mendorong roda penjepit untuk menutup tiang dan melakukan pengelasan di waktu yang sama.

Untuk dua tiang jahitan, ketika pengelasan jahitan pertama selesai, roller bawah akan naik dan memutar tiang ke posisi jahitan lain untuk memulai pengelasan jahitan kedua.





Fitur eksklusif:

  1. Penyesuaian otomatis CNC, sistem CNC, dengan perubahan diameter tiang, secara otomatis menyesuaikan tekanan, secara otomatis menyesuaikan posisi kaki penekan, secara otomatis mencocokkan kecepatan dan posisi pengumpanan, menjaga jahitan las selalu dalam keadaan tertutup, untuk memastikan pengelasan yang mulus.
  1. Sistem kontrol CNC khusus membuat kinerja sinkronisasi kaki kiri dan kanan sangat baik
  2. Berdasarkan kualifikasi proses sebelumnya, setelah pengelasan, tidak ada puntiran pada las tiang, dan tidak perlu personel untuk membongkar dan memutar batang di bagian belakang mesin untuk memusatkan lasan.
  3. .Tiang berada di meja kerja berbentuk V, dan gerakannya dikendalikan servo untuk memastikan stabilitas pengelasan kepala dan ekor.Pengelasan dari kepala ke ekor sangat mengurangi panjang ekor yang tidak dilas.
  4. Jumlah rol penjepit adalah 3 set, keuntungannya adalah mengurangi tekanan rol ke permukaan tiang, dan mengurangi goresan di permukaan.Sangat cocok untuk produksi tiang segi delapan, tiang poligonal dan tiang kerucut.Itu bisa berdiameter sama atau berbentuk kerucut.
  5. Meja kerja berbentuk V (dolly) dengan fungsi pengembalian cepat bermotor, dan mengurangi intensitas tenaga kerja operator.
  6. Fungsi pengelasan busur terendam
  7. Dengan perangkat pemandu tiang belakang, dapat disesuaikan secara adaptif.Dalam operasi praktis, posisi jahitan las jarang disesuaikan, yang mengurangi intensitas tenaga kerja operator.
  8. Melalui kamera yang dipasang di kepala mesin, jahitan las tercermin pada layar panel kontrol utama, membuat pelacakan jahitan las menjadi sederhana dan mudah, dan mengurangi intensitas tenaga kerja operator untuk memantau pengelasan.
  9. Tekanan oli yang dikembangkan sendiri dan sistem CNC, membuat tiang yang dilas bulat dan deformasi kecil.
  10. Untuk dua tiang jahitan, ketika pengelasan jahitan pertama selesai, roller bawah akan naik dan memutar tiang ke posisi jahitan lain untuk memulai pengelasan jahitan kedua
  11. bongkar muat di posisi depan

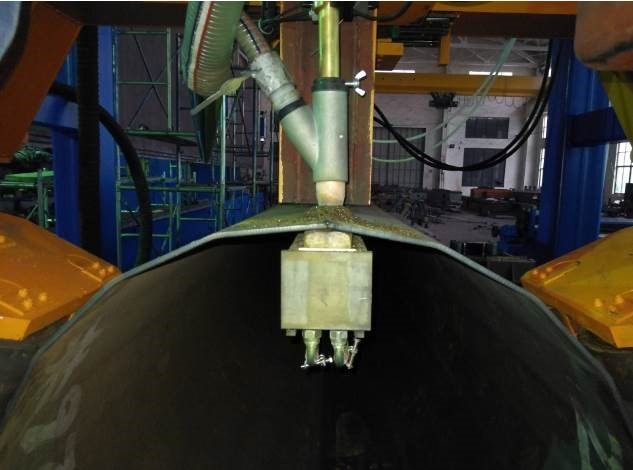

  12. Blok tembaga bagian dalam, yang sangat meningkatkan tingkat penetrasi, yang bisa mencapai lebih dari 85%.Blok tembaga berisi air pendingin
  13. Operator: 1 orang.

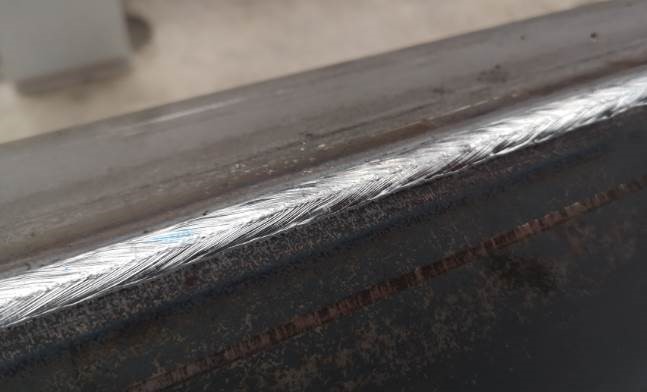

  14. Item opsional: untuk ketebalan pelat lebih besar dari 12mm, mengadopsi busur ganda dan kawat ganda (atau listrik ganda dan tiga kawat) las busur terendam, DC + AC, pengelasan DC mengadopsi arus tinggi dan tegangan rendah, busur DC memperoleh penetrasi besar, AC mengadopsi relatif arus kecil dan tegangan busur tinggi, meningkatkan lebar fusi, dan memperoleh formasi las yang indah.Gandakan kecepatan pengelasan, tingkatkan kinerja pengelasan dan kurangi konsumsi daya.
  15. Item opsional: sistem data produksi jaringan

Fungsi 1: dapat memberikan data produksi kepada personel manajemen produksi: daya tepat waktu, waktu pengelasan, waktu non pengelasan, jumlah produksi, dll

Fungsi 2: perbarui perangkat lunak secara tepat waktu untuk mendapatkan perangkat lunak dan data pengalaman terbaik dan terbaru, yang dapat membantu pelanggan dalam diagnosis kesalahan jarak jauh dan penyesuaian parameter jarak jauh.Lebih mudah bagi pelanggan untuk melanjutkan produksi dengan cepat.



Mesin terdiri dari bagian-bagian berikut:

  1. Meja kerja tipe V yang digerakkan servo (Dolly)
  2. Rel depan dan belakang untuk meja V
  3. Bingkai gantry utama
  4. Sistem penggerak untuk meja kerja tipe-V
  5. Unit penjepit hidrolik (Termasuk rol penjepit)
  6. Sistem pengelasan busur terendam, dengan sistem pengumpanan kawat
  7. Sistem pemulihan fluks
  8. Batang tembaga bagian dalam dengan sistem pendingin air
  9. platform operasi
  10. Rol rotasi kutub, 2 pasang
  11. Sistem hidrolik
  12. Sistem pengaturan



Parameter teknis
1 Diameter tiang 300-1200mm
2 Panjang meja kerja 12000 mm
3 Ketebalan tiang 5~14mm, Q235, Q345
4 Jumlah kaki penjepit 3 unit.3套
5 Daya motor pompa oli 4+4 KW
6 Daya motor servo untuk meja kerja tipe V (dolly)-

7KW.

Kecepatan disesuaikan, servo AC

7 Stroke menekan vertikal 1000mm
8 Tinggi operasi Jarak dari sudut bawah tiang ke tanah: 700
9



Mesin las

Pengelasan busur terendam

Konfigurasi standar: Kabel tunggal busur tunggal,

Opsional: mesin las busur terendam listrik tiga kawat ganda

Model catu daya las busur terendam DC 1250

Daya input AC380V, tiga fase, 50Hz

Nilai kapasitas input 80KVA

Arus keluaran dc250a ~ dc1250a

Durasi beban terukur 80%

Model catu daya las busur terendam AC 1000A

Kapasitas input terukur: 125kva

Daya input AC380V, fase tunggal, 50Hz

Rentang keluaran tegangan: 30 ~ 44V

Arus keluaran ac250a ~ ac1250a, durasi beban terukur 60%

Merek tukang las tiga kawat listrik ganda: Kaiyuan

10 Diameter kawat las:

2.5~5mm

Diameter kawat las tunduk pada ketebalan Daya ganda tiga kawat: kawat tunggal: 4.0, kawat ganda: 2x1.6

11 Kecepatan pengelasan

0,3 ~ 1,5m / mnt

0.3 ~ 1.5m/min stepless disesuaikan

Catatan: ketebalan berbeda, kecepatan berbeda)

12 Arah pengelasan Pengelasan dari ujung besar ke ujung kecil
13 Tingkat penetrasi pengelasan 80~90%
14 komponen listrik Schneider (merek Prancis)
15 PLC sistem CNC Siemens (merek Jerman)
16 Merek motor utama pompa hidrolik WNM
17 Motor meja kerja tipe-V (Dolly) SERVO MOTOR, Siemens (Merek Jerman)
18 merek mesin las sebagai item 9
19 Bobot 22 Ton
20 Ukuran

31000x5500x5100 mm

(LXWXH)
