Detail produk:
|
| Tempat asal:: | Wuxi, Cina | Tegangan: | 380V 50Hz 3Phases |
|---|---|---|---|
| Nama merk:: | CMC | Nama Produk:: | Dua gelombang pagar pembatas membentuk mesin |
| Jenis ubin:: | BAJA | Video inspeksi keluar:: | Disediakan |
| Cahaya Tinggi: | 476mm Guardrail Mesin Roll Forming,20.7KW Mesin Guardrail Roll Forming |
||
Parameter mesin I.Basic
Bahan: Q345B lembaran galvanis
Ketebalan: 2,5 ～ 3,0mm
Lebar: 450-476mm
Berat: 65kg
Spesifikasi produk
Produk: dengan gambar produk
Lebar produk: 310mm ± 5mm
Tinggi produk: 81mm ± 5mm
Spesifikasi Produk
Metode pembentukan: Pembentukan roll dingin
Kecepatan produksi: ≤10m / mnt
Arah makan: pakan kiri
Tegangan utama: 380V, 50Hz
Total daya unit: sekitar 20.7KW
Bantalan poros penggerak: 6026
Pengangkatan turbo: SWL10-3 / 23-FU3
Motor penggerak utama: YVP180M-4-15
Peredam: ZQ500-48.57
Bahan papan dinding: A3
Bahan poros: 40
Bahan cetakan: Gcr15
II. Tinjauan struktur peralatan
Kerangka peralatan diproses oleh pelat baja A3, setelah perawatan penuaan, struktur 3-rol, 1 atas dan 2 lebih rendah, roller bawah mengadopsi struktur tetap, roller atas mengadopsi penyesuaian gerakan slider, dan 3 set drive box turbin digerakkan oleh motor untuk menyesuaikan bagian atas dan bawah Kotak turbin dihubungkan oleh batang penghubung untuk memastikan sinkronisasi 3 set kotak, dan 3 pelat dinding independen dihubungkan oleh poros untuk memastikan paralelisme seluruh mesin.Diameter poros rol adalah 110mm.Ada dua set cetakan di kiri dan kanan, satu untuk busur dalam dan satu untuk busur luar, dan satu set motor utama 15KW.Hal ini digerakkan oleh peredam ZQ500, yang menggerakkan poros bawah kiri dan kanan melalui gigi. Modul roda gigi adalah 10m, satu untuk setiap kiri dan kanan. Produk diproses melalui konsol operasi.
Daftar periksa konfigurasi peralatan
|
Tidak |
Bagian nama |
Kuantitas |
| 1 |
Membentuk cetakan |
Satu set cetakan di setiap sisi |
| 2 |
15kW motor penggerak |
1 Set |
| 3 |
Membentuk poros cetakan |
3set |
| 4 |
Pengangkatan turbo |
3set |
| 5 |
Mengangkat motor penggerak |
1 Set |
| 6 |
Peredam ZQ500 |
1 Set |
| 7 |
Konsol listrik |
1 Set |
| 8 |
Peralatan jangkar baut |
1 Set |
IV.Layanan kami
· Sampel tersedia dan gratis.
·
· Kami akan melakukan pengiriman barang 15-30 hari setelah mendapatkan deposit.
·
· Semua barang kami dengan harga terbaik dan harga yang wajar.
·
· Kita bisa melakukan pengiriman melalui laut, melalui udara atau ekspres.

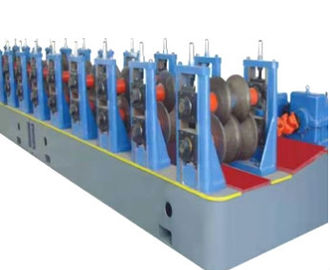

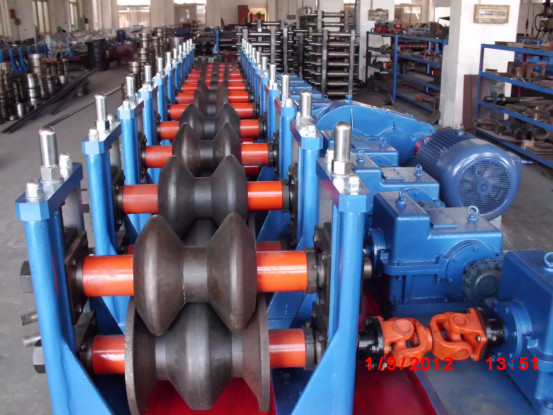

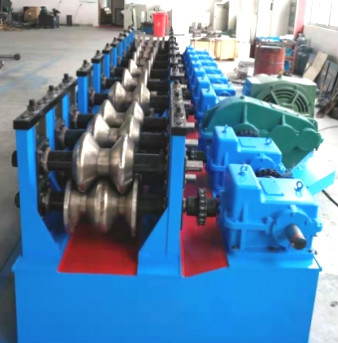

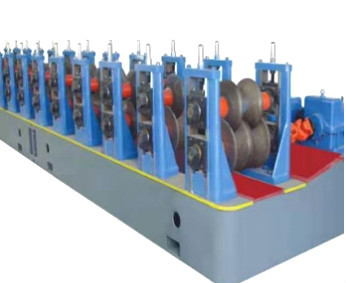

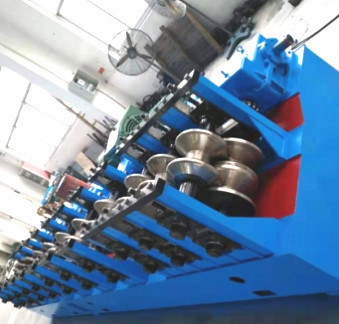

V. diagram struktur peralatan mesin Bending:
