6mm 1600mm Dipotong Untuk Panjang Mesin Ekonomis Baja Coil Dipotong Untuk Garis Panjang

6 X 1600 Potongan Ekonomis Untuk Mesin Pemotong Baja Coil Mesin Panjang

Parameter Teknis:

1. Ketebalan bahan: 2mm-6.0mm untuk baja ringan canai panas Q235A

2. Lebar bahan: 800-1600mm

3. Berat kumparan baja: Max 15 ton

4. Diameter dalam kumparan baja: Φ500mm-Φ750mm

5. Kecepatan leveling: 5- 15m / mnt

6. Jumlah roller leveling: 13

7. Diameter rol leveling: 130mm

8. Rentang panjang untuk skala: 2000～12000mm sesuai persyaratan.

10. Toleransi panjang pemotongan: ± 15mm (berdasarkan pelat panjang 8m)

11. Daya motor leveling utama: 37kw (total sekitar 57KW)

12. area lebar untuk mesin: sekitar 7000mm

Rincian Cepat:

Aplikasi:

Ini untuk proses uncoiling, leveling, cutting, scrape edge slitting dan taper slitting, untuk mendapatkan satu sisi lebar kecil, satu sisi pelat baja lebar besar.

spesifikasi

1. Baja koil memuat mobil dolly:

ATAS dan BAWAH: Hidrolik

Bergerak horizontal: bermotor

Max.loading berat: 15Ton

2. Decoiler tipe payung dua kepala hidrolik:

Termasuk: Pelunasan bermotor, Motor, peredam,

Sistem rantai mengambil shift untuk berputar.Arah putaran bisa searah jarum jam dan tidak searah jarum jam.

Buka dan tutup: Hidrolik

Max.loading berat: 15Ton

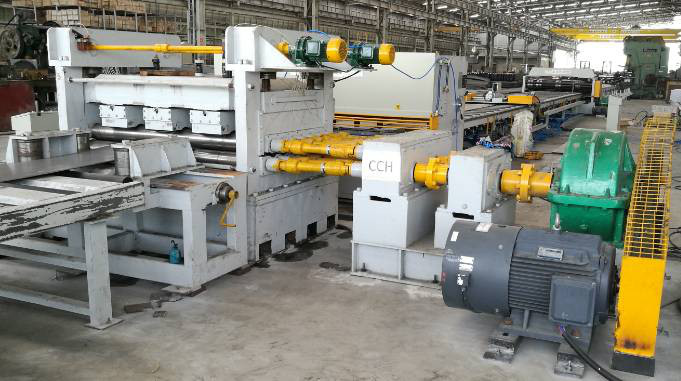

3. Unit leveling: (dua tipe lay),

Dua lapisan rol meratakan,

13 rol, termasuk 2 rol makan, 11 rol leveling

Bahan roller leveling: 42Cr.dia: 130mm, JIKA padam

Dua lapisan Rol perataan, sekrup cacing penggerak motor untuk menyesuaikan lapisan naik dan turun..

Sistem transmisi termasuk motor yang dapat diatur kecepatannya, peredam dan sebagainya.

Gerakan rol pengumpanan naik / turun adalah dengan hidrolik.

Unit dengan sistem pemandu

pengukuran panjang

Encoder penghitung panjang dipasang pada roller

4, Pemotongan (Pemotong plasma manual disiapkan oleh pelanggan)

5. Unit menggorok tepi ganda.

Ini untuk menggorok tepi goresan pelat baja canai panas untuk mendapatkan lebar yang tepat untuk tiang lampu.

Ini didasarkan pada prinsip geser bergulir untuk memotong lembaran baja.Ada dolly di depan unit slitting.Ini untuk mengontrol pemotongan lurus.Dengan mengubah posisi pisau slitting untuk mendapatkan lebar yang berbeda dari ukuran lembaran tiang lampu yang berbeda.

Termasuk :

Meja penyangga dengan rel

Menjepit lembar dolly, one piece

Unit celah tepi tipe bilah ganda dengan motor dan gear box.

6. Unit celah lancip

Mesin slitting lancip didasarkan pada prinsip geser bergulir untuk memotong lembaran baja.Ada dolly di depan unit slitting.Ini untuk mengontrol tingkat pemotongan lancip.Dengan mengubah posisi stopper pada dolly untuk mengontrol tingkat slitting lancip.

Termasuk :

Meja penyangga dengan rel

Menjepit lembar dolly, one piece

Unit celah tepi tipe bilah tunggal dengan motor dan gear box.

7. Meja pendukung tipe bola untuk lembar lancip jadi

8. Sistem kelistrikan:

Meja kontrol pusat.

PLC, inverter driver AC memiliki fitur respons cepat dan aktivitas yang baik, yang secara efektif dapat mengontrol akurasi pengukuran dan kecepatan lari.

9. Sistem hidrolik:

Tenaga hidrolik 25L/mnt

Termasuk: stasiun hidrolik, katup, tangki minyak, sambungan, pipa lunak, pipa keras dan sebagainya.

Apa bedanya dengan potongan standar kami yang panjang dan ekonomis?

Dibandingkan dengan potongan standar menurut panjangnya, tipe ekonomis tidak memiliki 1) alat penekan pemandu hidraulik, kepala sekop, jepit dan alat makan

Pengguna harus menggunakan derek untuk mengangkat dan menyatukan kepala lembaran ke unit leveling

2) mesin geser balok ayun hidrolik: QC12Y-6X2000

Pengguna harus menggunakan mesin pemotong plasma manual untuk memotong lembaran.

Komunikasi dengan pelanggan

A: Bagaimana cara memotong lembaran dengan satu sisi lebar kecil dan satu sisi lembaran lebar besar dengan mesin ini?

B: Pertama, ada unit slitting tepi ganda, itu untuk menggorok tepi pelat baja canai panas untuk mendapatkan lebar yang tepat untuk tiang lampu, dan kemudian kita dapat menggunakan unit slitting lancip kami untuk memotong lembaran baja menjadi 2 bagian dengan satu sisi kecil dan satu sisi lembaran lebih besar.Ada dolly di depan unit slitting.Ini untuk mengontrol tingkat pemotongan lancip.Dengan mengubah posisi stopper pada dolly untuk mengontrol tingkat slitting lancip.

A: Berapa banyak model yang kami miliki untuk dipotong memanjang?

B: Kami memiliki tiga jenis, 6X1600-12meters (panjang pemotongan maks adalah 12meter), 6X1600-14 meter (maks 14 meter) dan 6X1600-16 meter (maks 16 meter)

A: Berapa lama periode jaminan kualitas Anda?

Satu tahun.Dan ketika mesin tiba di bengkel pelanggan, kami akan mengirim insinyur ke mesin commissioning dan memberikan pelatihan.Tetapi juga, klien dapat membiarkan insinyur mereka ke bengkel kami untuk belajar sebelum pengiriman.
