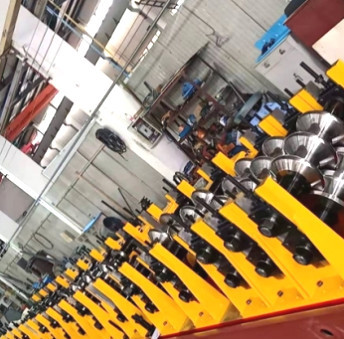

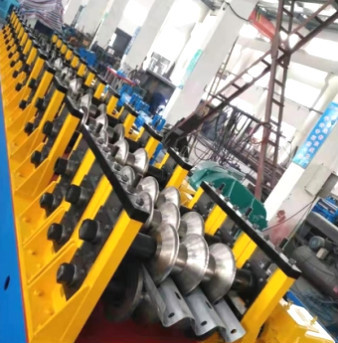

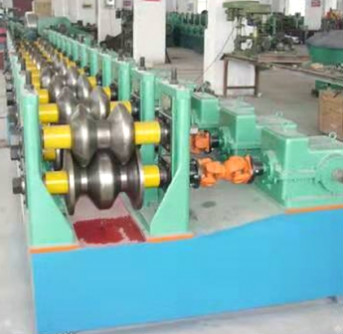

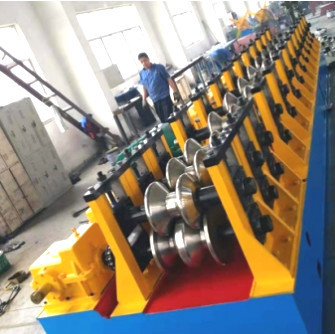

2 Gelombang Dan 3 Gelombang 8m / Min Guard Rail Roll Forming Machine

2 Gelombang Dan 3 Gelombang 8m / Min Guard Rail Roll Forming Machine
2 Waves And 3 Waves 8m / Min Guard Rail Roll Forming Machine
2 Gelombang Dan 3 Gelombang 8m / Min Guard Rail Roll Forming Machine 2 Gelombang Dan 3 Gelombang 8m / Min Guard Rail Roll Forming Machine 2 Gelombang Dan 3 Gelombang 8m / Min Guard Rail Roll Forming Machine 2 Gelombang Dan 3 Gelombang 8m / Min Guard Rail Roll Forming Machine 2 Gelombang Dan 3 Gelombang 8m / Min Guard Rail Roll Forming Machine

Gambar besar :  2 Gelombang Dan 3 Gelombang 8m / Min Guard Rail Roll Forming Machine

Detail produk:
Tempat asal: Wuxi, Cina
Nama merek: CMC
Sertifikasi: CE, ISO
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1 Set
Harga: Negotiate
Kemasan rincian: Seluruh tubuh ditutupi dengan kantong plastik. atau sesuai dengan kebutuhan pelanggan.
Waktu pengiriman: Menurut saham
Syarat-syarat pembayaran: T/T, L/C
Menyediakan kemampuan: 50 set per bulan.

2 Gelombang Dan 3 Gelombang 8m / Min Guard Rail Roll Forming Machine

Deskripsi
Jenis ubin:: BAJA Tempat asal:: Wuxi, Cina
Kapasitas produksi:: 8-12 m / mnt Kondisi:: Baru
Pemakaian:: balok konstruksi Dimensi (L * W * H):: 12800mm * 1.55mm * 1.3mm
Cahaya Tinggi:

8m / Min Guard Rail Forming Machine

,

748mm Guardrail Mesin Roll Forming

2 gelombang dan 3 gelombang pagar pembatas roll membentuk mesin







Kami menyediakan layanan pengiriman untuk Dua gelombang Cold Rolled highway pagar pembatas roll Forming Machine

1. Mesin perlu satu kontainer 20/40 kaki untuk memuat.

2. Kami memiliki teknisi profesional untuk memuat untuk memastikan mesin tidak memiliki kerusakan.

3. Silakan berikan kami nama port terdekat, kami akan meminta biaya pengiriman dan mengatur pengiriman untuk Anda.





I.Spesifikasi



Barang: Spesifikasi: Catatan:
1. Informasi bahan baku Bahan yang cocok: Koil galvanis
Lebar: 748mm
Ketebalan: 2.5-3.5mm
Kekuatan luluh: Q235A HR
2. Spesifikasi produksi Terinci sebagai file
3. Persyaratan daya: Kekuatan utama: 22kw dua set

Dengan penemu

(standar normal)

Daya pemotong:

15.5kw (tekanan: 25mpa)

Pemotong 3 pcs

Kecepatan mesin: 10-15 meter / mnt



5. Hidrolik de-coiler:

Memuat: 5 ton Kekuatan utama: 3kw
Diameter dalam 508mm
Tipe: Jenis otomatis











6. spesifikasi mesin:

Struktur: 400I balok



Metode transformasi: Gearbox dengan poros

Stasiun gulungan:

20 stasiun gulungan

(dengan rol 6pcs untuk diameter leveling: 80mm)

Ketebalan belat: 22mm
Diameter poros: 110mm,
Bahan poros: Baja 45 # yang ditempa
Jenis pemotongan: Pemotongan gergaji
Bahan rol:

CR12 dengan perlakuan panas:

HRC58-62

Ukuran mesin: 15.5 * 1.0 * 1.5 meter
Bahan meninju cetakan: Cr12, pra-meninju hidrolik
Ukuran rantai:

2,0 inci





IIpelayanan kami

Kami menyediakan layanan unggul untuk Dua gelombang Cold Rolled highway pagar pembatas roll Forming Machine



1. jangka waktu pembayaran: 30% dibayar oleh t / t sebagai uang muka, sisanya 70% setelah pemeriksaan oleh pembeli di pabrik penjual saat sebelum pengiriman.Setelah produksi selesai, kami akan memeriksa mesin dan menginformasikan pembeli, pembeli mengirim orang untuk memeriksa barang, kemudian melunasi seluruh pembayaran sebelum pengiriman.

2. Waktu pengiriman: Kami menjamin peralatan akan siap untuk pengiriman dalam waktu 30 hari kerja setelah menerima setoran.

3. Layanan purna jual: Kita bisa mengirim teknisi ke negara Anda untuk menginstal mesin jika Anda perlu.Pembeli harus membayar biaya tambahan, termasuk: visa, tiket pulang pergi, akomodasi, gaji USD 100 ~ 120 per hari.





diagram struktur peralatan:











III.Parameter dasar mesin

  1. Sifat mekanik dan spesifikasi bahan baku

Bahan: Q345B lembaran galvanis

Ketebalan: 2,5 ~ 3,0mm

Lebar: 450-476mm

Berat: 65kg

Spesifikasi produk

Produk: dengan gambar produk

Lebar produk: 310mm ± 5mm

Tinggi produk: 81mm ± 5mm

Spesifikasi Produk

Metode pembentukan: Pembentukan roll dingin

Kecepatan produksi: ≤10m / mnt

Arah makan: pakan kiri

Tegangan utama: 380V, 50Hz

Total daya unit: sekitar 20.7KW

Bantalan poros penggerak: 6026

Pengangkatan turbo: SWL10-3 / 23-FU3

Motor penggerak utama: YVP180M-4-15

Peredam: ZQ500-48.57

Bahan papan dinding: A3

Bahan poros: 40

Bahan cetakan: Gcr15



IV, Tinjauan umum struktur peralatan

Kerangka peralatan diproses oleh pelat baja A3, setelah perawatan penuaan, struktur 3-rol, 1 atas dan 2 lebih rendah, roller bawah mengadopsi struktur tetap, roller atas mengadopsi penyesuaian gerakan slider, dan 3 set drive box turbin digerakkan oleh motor untuk menyesuaikan bagian atas dan bawah Kotak turbin dihubungkan oleh batang penghubung untuk memastikan sinkronisasi 3 set kotak, dan 3 pelat dinding independen dihubungkan oleh poros untuk memastikan paralelisme seluruh mesin.Diameter poros rol adalah 110mm.Ada dua set cetakan di kiri dan kanan, satu untuk busur dalam dan satu untuk busur luar, dan satu set motor utama 15KW.Hal ini digerakkan oleh peredam ZQ500, yang menggerakkan poros bawah kiri dan kanan melalui gigi. Modul roda gigi adalah 10m, satu untuk setiap kiri dan kanan. Produk diproses melalui konsol operasi.



V, daftar periksa konfigurasi peralatan



Tidak



Bagian nama



Kuantitas

1



Membentuk cetakan



Satu set cetakan di setiap sisi

2



15kW motor penggerak



1 Set

3



Membentuk poros cetakan



3set

4



Pengangkatan turbo



3set

5



Mengangkat motor penggerak



1 Set

6



Peredam ZQ500



1 Set

7



Konsol listrik



1 Set

8



Peralatan jangkar baut



1 Set




2 Gelombang Dan 3 Gelombang 8m / Min Guard Rail Roll Forming Machine 1
