CE 476mm Guardrail Mesin Roll Forming Untuk Lembar Ketebalan 4mm

CE 476mm Guardrail Mesin Roll Forming Untuk Lembar Ketebalan 4mm
CE 476mm Guardrail Roll Forming Machine For 4mm Thickness Sheet
CE 476mm Guardrail Mesin Roll Forming Untuk Lembar Ketebalan 4mm CE 476mm Guardrail Mesin Roll Forming Untuk Lembar Ketebalan 4mm CE 476mm Guardrail Mesin Roll Forming Untuk Lembar Ketebalan 4mm CE 476mm Guardrail Mesin Roll Forming Untuk Lembar Ketebalan 4mm CE 476mm Guardrail Mesin Roll Forming Untuk Lembar Ketebalan 4mm

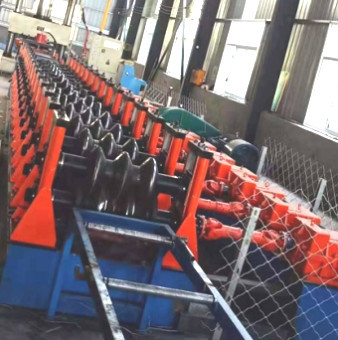

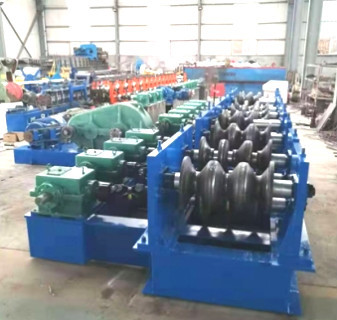

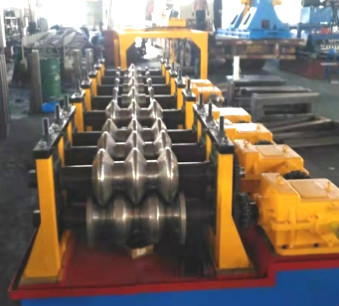

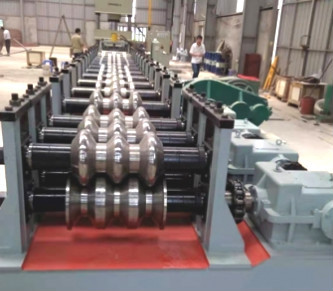

Gambar besar :  CE 476mm Guardrail Mesin Roll Forming Untuk Lembar Ketebalan 4mm

Detail produk:
Tempat asal: Wuxi, Cina
Nama merek: CMC
Sertifikasi: CE, ISO
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1 Set
Harga: Negotiate
Kemasan rincian: Seluruh tubuh ditutupi dengan kantong plastik. atau sesuai dengan kebutuhan pelanggan.
Waktu pengiriman: Menurut saham
Syarat-syarat pembayaran: T / T, L / C, D / P
Menyediakan kemampuan: 50 set per bulan.

CE 476mm Guardrail Mesin Roll Forming Untuk Lembar Ketebalan 4mm

Deskripsi
Kondisi: Baru Tempat asal:: WUXI, CHINA
Ketebalan: 2,5 ~ 3.0mm Lebar: 450-476mm
Industri yang Berlaku: Pekerjaan konstruksi Warna: Ditetapkan pengguna
Cahaya Tinggi:

4mm pagar pembatas Mesin Roll Forming

,

476mm pagar pengaman membentuk mesin





pagar pembatas roll membentuk mesin untuk lembar ketebalan 4mm





kami adalah produsen profesional yang terlibat dalam merancang dan memproduksi semua jenis mesin roll membentuk dingin presisi tinggi, profesional, dirancang secara profesional.Menggunakan teknologi canggih dan menggabungkan perangkat lunak desain COPRA, kami dapat memproduksi dengan standar internasional untuk klien kami.







Mesin

Sebuah.Ketebalan: 2.5--4mm (± 0.2mm), Lebar: 750mm ± 5mm,
b. Kekuatan hasil adalah 235Mpa, sisi tikungan kurang dari 10mm (berdasarkan 5mm),
c. Diameter dalam Batin: φ508 ~ φ600mm;Diameter dalam Coil: ≤φ1800mm,
d.Coob berat: ≤10T



Parameter mesin I.Basic

  1. Sifat mekanik dan spesifikasi bahan baku
  2. Bahan: Q345B lembaran galvanis
  3. Ketebalan: 2,5 ~ 3,0mm
  4. Lebar: 450-476mm
  5. Berat: 65kg
  6. Spesifikasi produk
  7. Produk: dengan gambar produk
  8. Lebar produk: 310mm ± 5mm
  9. Tinggi produk: 81mm ± 5mm
  10. Spesifikasi Produk
  11. Metode pembentukan: Pembentukan roll dingin
  12. Kecepatan produksi: ≤10m / mnt
  13. Arah makan: pakan kiri
  14. Tegangan utama: 380V, 50Hz
  15. Total daya unit: sekitar 20.7KW
  16. Bantalan poros penggerak: 6026
  17. Pengangkatan turbo: SWL10-3 / 23-FU3
  18. Motor penggerak utama: YVP180M-4-15
  19. Peredam: ZQ500-48.57
  20. Bahan papan dinding: A3
  21. Bahan poros: 40
  22. Bahan cetakan: Gcr15





II, Tinjauan umum struktur peralatan



Kerangka peralatan diproses oleh pelat baja A3, setelah perawatan penuaan, struktur 3-rol, 1 atas dan 2 lebih rendah, roller bawah mengadopsi struktur tetap, roller atas mengadopsi penyesuaian gerakan slider, dan 3 set drive box turbin digerakkan oleh motor untuk menyesuaikan bagian atas dan bawah Kotak turbin dihubungkan oleh batang penghubung untuk memastikan sinkronisasi 3 set kotak, dan 3 pelat dinding independen dihubungkan oleh poros untuk memastikan paralelisme seluruh mesin.Diameter poros rol adalah 110mm.Ada dua set cetakan di kiri dan kanan, satu untuk busur dalam dan satu untuk busur luar, dan satu set motor utama 15KW.Hal ini digerakkan oleh peredam ZQ500, yang menggerakkan poros bawah kiri dan kanan melalui gigi. Modul roda gigi adalah 10m, satu untuk setiap kiri dan kanan. Produk diproses melalui konsol operasi.







III, daftar periksa konfigurasi peralatan



Tidak



Bagian nama



Kuantitas

1



Membentuk cetakan



Satu set cetakan di setiap sisi

2



15kW motor penggerak



1 Set

3



Membentuk poros cetakan



3set

4



Pengangkatan turbo



3set

5



Mengangkat motor penggerak



1 Set

6



Peredam ZQ500



1 Set

7



Konsol listrik



1 Set

8



Peralatan jangkar baut



1 Set
