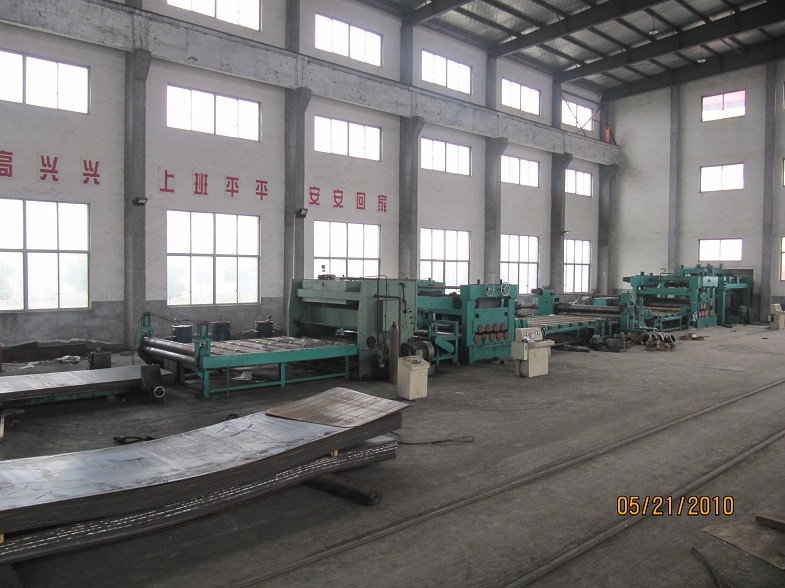

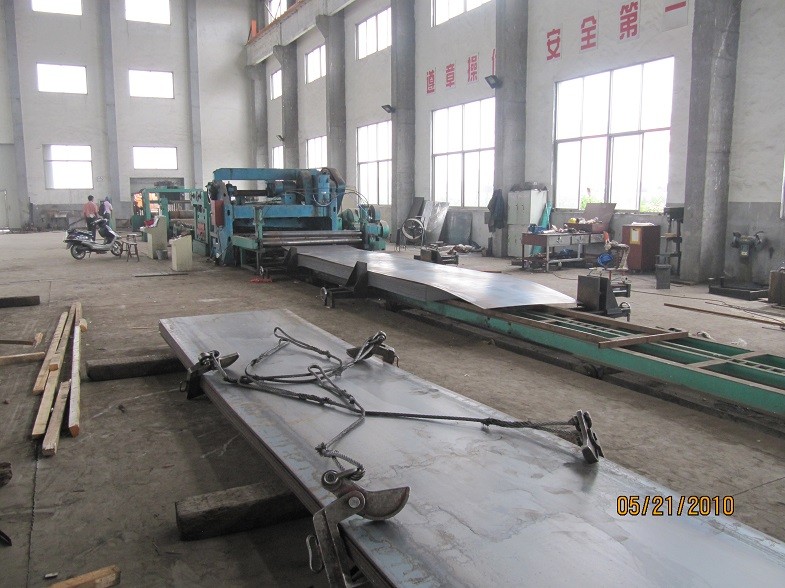

Ekonomis Hidrolik Taper Cutting Machine untuk tiang lampu industri

Cut ekonomis Untuk Panjang Line - Mesin Tiang Lampu Untuk 6m 8m 10m 12m 14m Tiang Lampu Tanpa Shear Dan Panduan Unit.

Cepat Detail:

Keterangan:

Parameter Teknis

1. Ketebalan bahan: 2mm-6.0mm untuk Q235A canai panas baja ringan

2. Lebar bahan: 800-1600mm

3. Berat dari baja coil: Max 15 ton

4. diameter batin minyak baja c: Φ500mm-Φ750mm

Kecepatan 5. leveling: 5- 15m / min

6. Jumlah meratakan rol: 13

7. rol leveling diameter: 130mm

8. kisaran Panjang untuk skala: 2000 ~ 12000mm menurut syarat-syarat.

10. Toleransi panjang memotong: ± 15mm (base di piring panjang 8m)

11. Main meratakan daya motor: 37kW (Total sekitar 57KW)

12. daerah lebar untuk mesin: sekitar 7000mm

Aplikasi:

Hal ini untuk cahaya tiang bahan uncoiling, meratakan, pemotongan, mengikis tepi menggorok dan proses menggorok lancip, untuk mendapatkan lebar kecil satu sisi, satu sisi besar piring lebar baja.

Spesifikasi

1. Baja kumparan memuat dolly mobil:

UP dan turun: Hidrolik

Horizontal bergerak: bermotor

Max.loading Berat: 15Tons

2. Hydraulic double-kepala tipe payung decoiler:

Termasuk: Bermotor melunasi, motor, peredam,

Sistem rantai mengambil pergeseran untuk memutar. Arah rotasi bisa searah jarum jam dan unclockwise.

Membuka dan menutup: Hidrolik

Max.loading Berat: 15Tons

Unit 3. leveling: (dua tipe berbaring),

Dua lapisan rol menyamaratakan,

13 rol, termasuk 2 rol makan, 11 meratakan rol

Meratakan bahan rol: 42Cr. dia: 130mm, JIKA dipadamkan

Dua lapisan leveling rol, drive motor worm sekrup untuk menyesuaikan up lapisan bergerak ke atas dan ke bawah. .

Sistem transmisi termasuk kecepatan motor disesuaikan, peredam dan sebagainya.

Makan rol atas gerakan / down dengan hidrolik.

Unit dengan membimbing systeml

ukur panjang

Menghitung panjang encoder diinstal pada roller

4, Cutting (Manual plasma cutter disiapkan oleh pelanggan)

5. Dua Unit tepi menggorok.

Hal ini untuk menggorok mengikis tepi pelat baja canai panas untuk mendapatkan lebar yang tepat untuk tiang lampu.

Ini adalah dasar dari prinsip geser bergulir untuk memotong lembaran baja. Ada boneka di depan unit menggorok. Hal ini untuk mengontrol pemotongan lurus. Dengan perubahan posisi pisau menggorok untuk mendapatkan lebar fr ukuran yang berbeda lembaran tiang lampu yang berbeda.

Termasuk:

Mendukung meja dengan rel

Menjepit lembar dolly, satu potong

Pisau ganda ketik Unit menggorok tepi dengan motorik dan gear box.

Unit menggorok 6. Taper

Mesin lancip menggorok adalah berdasarkan prinsip geser bergulir untuk memotong lembaran baja. Ada boneka di depan unit menggorok. Hal ini untuk mengontrol tingkat lancip pemotongan. Dengan perubahan posisi stopper di dolly untuk mengendalikan laju menggorok lancip.

Termasuk:

Mendukung meja dengan rel

Menjepit lembar dolly, satu potong

Pisau tunggal ketik Unit menggorok tepi dengan motorik dan gear box.

7. Bola meja jenis dukungan untuk sheet lancip selesai

8. Sistem Listrik:

Meja kontrol pusat.

PLC, sopir AC inverter memiliki fitur respon cepat dan aktivitas yang baik, yang secara efektif dapat mengontrol akurasi pengukuran dan kecepatan lari.

9. sistem hidrolik:

Tenaga hidrolik 25L / min

Termasuk: stasiun hidrolik, katup, tangki minyak, sendi, pipa lembut, pipa keras dan sebagainya.

Apa perbedaan dengan cut standar kami untuk panjang dan satu ekonomis?

Dibandingkan dengan standar dipotong dengan panjang, jenis ekonomis tidak memiliki 1) hidrolik membimbing-menekan, sekop-kepala, mencubit dan makan perangkat

Pengguna harus menggunakan derek untuk mengangkat dan serikat kepala lembar ke unit meratakan

2) mesin hidrolik berkas ayunan geser: QC12Y-6X2000

Pengguna harus menggunakan manual mesin pemotong plasma untuk memotong lembaran.

Komunikasi dengan pelanggan

A: Bagaimana untuk memotong lembaran dengan satu sisi lebar kecil dan satu sisi lembar lebar besar dengan mesin ini?

B: Pertama, ada unit tepi menggorok ganda, itu untuk menggorok mengikis tepi pelat baja canai panas untuk mendapatkan lebar yang tepat untuk tiang lampu, dan kemudian kita dapat menggunakan unit lancip menggorok kami untuk memotong lembaran baja menjadi 2 buah dengan satu sisi kecil dan satu sisi lembar lebih besar. Ada boneka di depan unit menggorok. Hal ini untuk mengontrol tingkat lancip pemotongan. Dengan perubahan posisi stopper di dolly untuk mengendalikan laju menggorok lancip.

A: Berapa banyak model yang kita miliki untuk memotong untuk panjang?

B: Kami memiliki tiga jenis, 6X1600-12meters (panjang pemotongan max adalah 12meters), 6X1600-14 meter (max 14 meter) dan 6X1600-16 meter (max 16 meter)

A: Berapa lama periode jaminan kualitas Anda

Satu tahun. Dan ketika mesin tiba di bengkel pelanggan, kami akan mengirimkan insinyur untuk commissioning mesin dan memberikan pelatihan. Tapi juga, klien dapat membiarkan insinyur mereka untuk workshop kami untuk belajar sebelum pengiriman.
