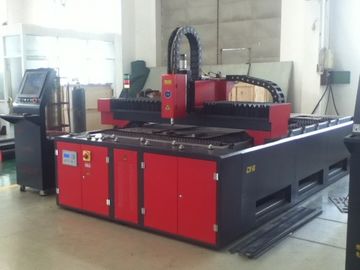

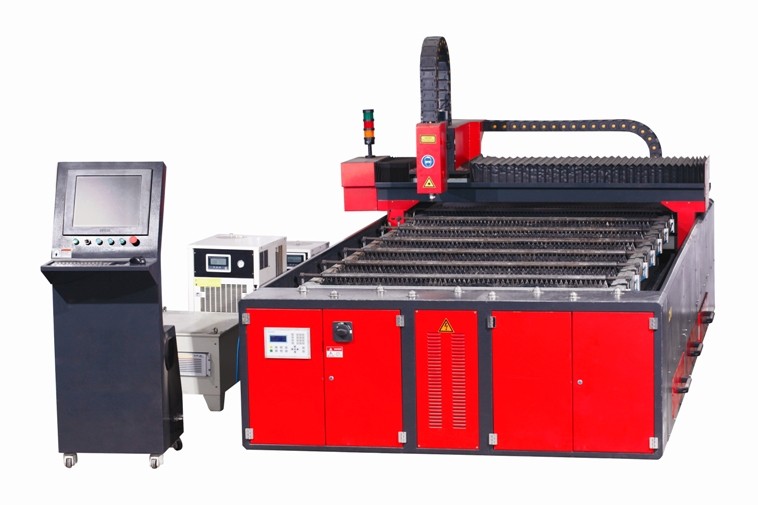

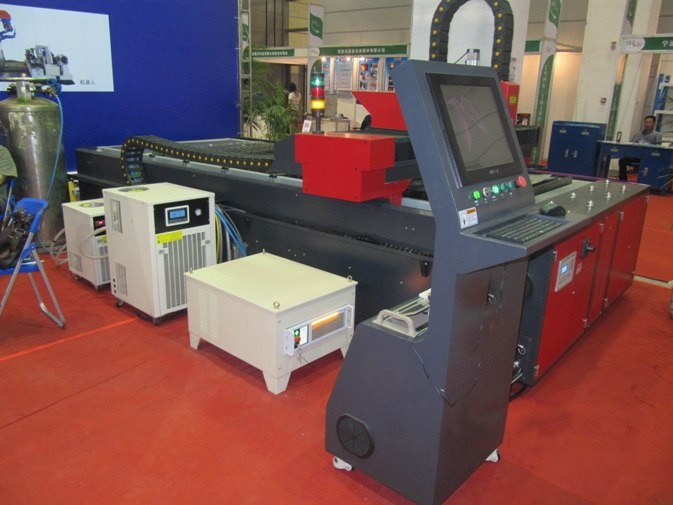

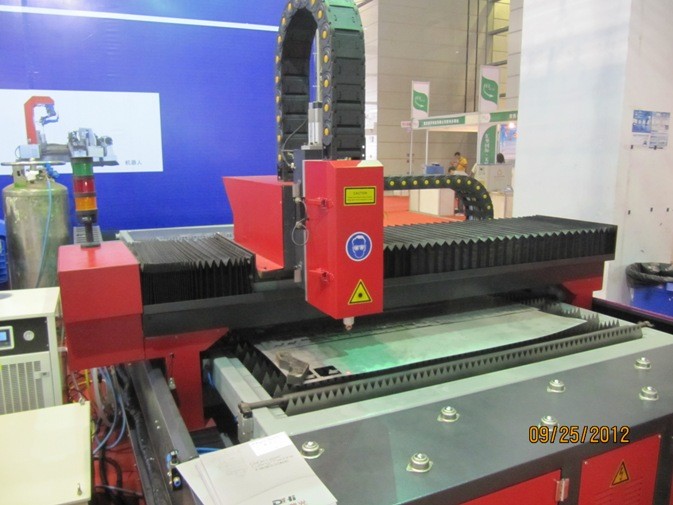

500W 1500 X 3000 CNC Fiber Laser Cutting Machine Untuk Lembar Plat

500W 1500 X 3000 CNC Fiber Laser Cutting Machine Untuk Lembar Plat
500W 1500 X 3000 CNC Fiber Laser Cutting Machine Untuk Lembar Plat 500W 1500 X 3000 CNC Fiber Laser Cutting Machine Untuk Lembar Plat 500W 1500 X 3000 CNC Fiber Laser Cutting Machine Untuk Lembar Plat 500W 1500 X 3000 CNC Fiber Laser Cutting Machine Untuk Lembar Plat

Gambar besar :  500W 1500 X 3000 CNC Fiber Laser Cutting Machine Untuk Lembar Plat

Detail produk:
Tempat asal: Wuxi, Cina
Nama merek: CMC
Sertifikasi: ISO9001
Nomor model: FL-3015
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1
Harga: According detail requirement
Kemasan rincian: Cocok untuk pengiriman kontainer
Waktu pengiriman: Persyaratan sesuai
Syarat-syarat pembayaran: Turun pembayaran 30% T/T, 70% T/T sebelum pengiriman
Menyediakan kemampuan: Persyaratan sesuai

500W 1500 X 3000 CNC Fiber Laser Cutting Machine Untuk Lembar Plat

Deskripsi
Cahaya Tinggi:

CNC Laser Cutting mesin

500W 1500 X 3000 CNC Fiber Laser Cutting Machine Untuk Lembar Plat

1. Efek grafik dari pemotongan pengolahan sampel

Iklan kata lembaran logam bagian pengolahan Kerja pemotongan

2. ☆ Dasar Pendahuluan

Iklan kata lembaran logam bagian pengolahan Kerja pemotongan

2. Dasar Pendahuluan

FL-3015 Fiber Laser Mesin Cutting dicapai dengan laser kuat difokuskan pada objek menyebabkan mencairnya instan dan penguapan, dengan serat laser asli diimpor dari IPG Laser Group di Jerman. Pemotongan otomatis dikendalikan oleh sistem mekanik digital. Mesin ini telah kental teknologi laser, digital, dan mekanik yang tepat.

2.1. Split type dirancang dan meja operasi independen. Hal ini dapat dipindahkan sesuai dengan kondisi. Nyaman dan mudah operasi.

2.2. Diimpor servo motor meja kerja, bepergian daerah 1500mm * 3000mm.

2.3. Kepala laser dapat disesuaikan melalui sumbu Z, bepergian daerah 0-100mm

3. Fitur Utama

3.1. Hal ini dapat secara luas digunakan untuk memotong pelat seperti: stainless steel, baja karbon, aluminium, dll

3.2. Kemampuan memotong kuat: Jenis 500W dapat steel memotong hingga 8mm.

3.3. Pemotongan biaya rendah: Hal ini dapat memotong dengan udara, dan biaya adalah USD 0,5 - 1. Biaya yang sebenarnya termasuk listrik 3-6 derajat per jam, perlindungan lensa USD 0,08-0,16 per jam, dan tidak ada biaya lain. Jika Anda menggunakan O2 atau N2, biaya harus meningkat sebesar USD 2,4-4,8. (Sebagai bentuk dan ketebalan yang berbeda, konsumsi gas akan berbeda.)

3.4. Kecepatan cepat pemotongan, efisiensi tinggi, operasi yang aman, dan kinerja yang stabil.

3.5. Kualitas baik, distorsi kecil halus dan terlihat baik-baik saja di luar.

3.6. Diimpor motor servo dan sistem gearing untuk menjamin pemotongan yang tepat. Tinggi pemotongan presisi.

3.7. Perangkat lunak khusus memungkinkan grafis atau teks akan langsung dirancang atau diproses. Fleksibel dan mudah operasi.

4. Bahan Terapan

Berlaku untuk memotong di piring atau tabung stainless steel, baja karbon, baja paduan, baja pegas, aluminium, tembaga, titanium, dll memiliki efek pengolahan yang sangat baik pada jenis keras baja paduan rapuh.

5. Bidang Aplikasi

Banyak digunakan dalam pengolahan lembaran logam, logam ware, alat dapur, perangkat high-tegas, kotak kontrol listrik, suku cadang mobil, gelas, poster, kerajinan, pencahayaan, dan bagian yang tepat.

6. Main Struktur Keterangan

500W-FL 3015 mesin pemotong serat laser terdiri dari mesin tubuh, serat laser, kotak kontrol, sistem pemurnian udara dan sistem kontrol CNC.

Spesifikasi Teknis

Parameter optik Satuan 500W
Menjalankan modus CW, QCW
Pusat radiasi panjang gelombang nm 1070-1080
Output daya standar W 500
Kualitas balok mm * mrad 4
Mengatur kecepatan kHz 5
Diameter serat transmisi um ≥50
Stabilitas daya output (jangka panjang) % ± 2
Kekuasaan VAC 400-460
Konsumsi Daya kW 2

Struktur sistem

Serial No. Nama

Kuantitas

(Piece)

Keterangan
1 Fiber Laser 1 Asli diimpor
2

Sistem optik

Kecepatan lensa ekspansi

Spektroskop

Fokus lensa

1 Mengadopsi teknologi Jerman dan khusus dirancang. Lensa optik langsung mempengaruhi kualitas facular, yang mempengaruhi kualitas memotong jahitan dan flange, kecepatan dan ketebalan pemotongan.
3 Panasonic motor servo 1

Panasonic motor servo dan sopir Panasonic.

Diimpor sekrup dan rel dari Taiwan

4 Sistem pengendalian 1 PC
5 Sistem indikasi Laser 1 Semikonduktor (Red light)

Peralatan utama mengarah ke fitur yang baik: Generator Laser dan lensa optik. Kami menggunakan Schneider komponen listrik.

Meja operasi CNC Ini mengadopsi struktur baja las, pengolahan kegagalan stres, struktur rak tugas berat, Impor sekrup bergulir TBI, kapal rel HIWIN, dan Panasonic motor servo. Ini memiliki asisten peralatan pemakaian, erat menekan dan blanking.

7. parameter teknis Utama

Spesifikasi parameter
Panjang Laser 1064nm
Max. daya laser 1000W
Positioning Indikasi lampu merah
Pengolahan daerah yang efektif 1500mm * 3000mm
X / Y axis Ulangi posisi presisi ± 0.03mm
Max. ketebalan pemotongan baja karbon 8mm
Max. kecepatan potong baja karbon

0.8mm stainless steel ketebalan, 12-14m / min,

1.0mm ketebalan stainless steel, 10-12m / min

Dokumen dukungan DXF dll (dukungan software Auto CAD, software CorelDraw)
Total daya yang dikonsumsi ≤ 20kW
Power supply

3 fase 4 kabel AC

380V, 50Hz / 60Hz / 60A

8. Parameter Cutting

Tebal (mm) Bahan Max kecepatan potong (m / min) Gas Asisten
1 NONA 8 Oksigen
2 4.5
3 3
4 2
5 1.5
6 0,8
1 SS 6 Nitrogen
2 3
3 1.5
1 Paduan aluminium 3
2 1.5

9. Parameter Teknis

Model FL-3015
Gelombang laser 1070nm
Max daya laser 500W (CW)
Wilayah kerja 3000mmX1500mm
Sumbu X Stroke 3000m
Y axis Stroke 1500m
X, Y axis akurasi posisi ± 0.05mm
X, Y, Z sumbu ulangi akurasi posisi ± 0.03mm
X, Y sumbu tunggal max ada tugas kecepatan 20 menit
X / Y axis kecepatan interaksi max 40 menit
Percepatan aksial X / Y max 1.0g
Sistem CNC LASERCUT
Max memuat berat 500kg
Tahap 3
Tegangan 380V
Frekuensi 50Hz
Tingkat perlindungan daya utama IP54
Berat keseluruhan 2250KG

10. komponen Peralatan

Barang Nama Spesifikasi Qty
1 FL-3015 3000mm * 1500mm 1 set
2 Fiber Laser 500W 1
3 Sistem CNC LASERCUT 1
4 Kepala laser cutting USA lasermech 1
5 Alat pendinginkan air 1 set

11. Dokumen teknis disediakan

Barang Dokumen teknis Satuan Kuantitas
1 Petunjuk pengoperasian Set 1
2 Software menggunakan petunjuk Set 1
3 Software cutting laser khusus Set 1
4 Sertifikasi produk Set 1
5 Mesin packing list Potongan 1

12. INSTALASI & Commissioning

Personil PENJUAL akan mengawasi instalasi mesin dan commissioning

Layanan terdiri dari:

1. Pasokan teknisi yang memenuhi syarat (s).

2. Pengawasan personil pelanggan untuk:

a) Positioning mesin

b) Menjalankan kabel dan selang dari titik masuk layanan

c) Sambungan kabel listrik dan selang gas ke mesin

Tanggung Jawab 3. Nasabah

a) Sebuah kompresor udara (terutama digunakan dalam gerakan pneumatik)

b) Sebotol oksigen cair (lebih dengan kondensor a)

c) Power: 380V 50HZ 3 fase (dengan regulator 30kW)

d) Gas, Air dan perlengkapan listrik yang tersedia untuk koneksi ke mesin pada titik-titik dinominasikan.

e) Nasabah adalah untuk memastikan situs jelas sebelum dimulainya Instalasi, menyesuaikan dan pelatihan.

f) Penyediaan tenaga kerja, carnages dan asuransi untuk membongkar mesin dan membantu pekerjaan instalasi bawah arahan DADE pengawas instalasi

g) Pasokan tukang mekanik dan satu bugar listrik selama instalasi.

h) Pasokan piring dan perlengkapan untuk commissioning tes, mesin keselarasan dan pelatihan.

i) bangunan tahan cuaca, seperti garansi akan batal jika mesin tunduk pada elemen

j) lantai beton Cocok

13. Pelatihan

1. Pada penyelesaian komisioning, teknisi PENJUAL akan dimulai Training.

Pelanggan harus menyediakan bahan yang cukup dan bahan habis pakai untuk memastikan penyelesaian yang memuaskan untuk pelatihan.

2. Pelatihan ini akan terdiri dari:

a) Ikhtisar mesin

b) Pengendalian fitur dan operasi

c) pemeliharaan mesin dan penyesuaian

d) menjalankan pengawasan mesin

Pelatihan operator mesin adalah bersamaan dengan instalasi, karena personil harus tersedia sama sekali

kali.
