Tiang Lampu Shut-Welding Machine
Created with Pixso.

Mesin tiang lampu dengan Pengelasan Busur Terendam, Pengelasan berpelindung gas CO2 500/14000

Mesin tiang lampu dengan Pengelasan Busur Terendam, Pengelasan berpelindung gas CO2 500/14000

Brand Name: CMC
Model Number: 500/14000
MOQ: 1 Set
harga: dapat dinegosiasikan
Payment Terms: Ex bekerja / FOB SHANGHAI / CIF
Detail Information
Tempat asal:
Wuxi, Cina
Kemasan rincian:
Logam pallet
Menyoroti:

Mesin las otomatis

,

Mesin Las tiang

Product Description

Detil singkat:



Nama Nama lain Nama merek CMC
Mesin pengelasan tiang lampu

Pengelasan jahitan

Mesin pengelasan dekat

Mesin pengelasan tiang

Mesin las tabung



Fitur Dirancang khusus untuk lingkaran dan kutub/tabung poligon
Kapasitas pengelasan

Diameter: 60-500mm

Ketebalan: 2,8 ∼6 mm

Panjang: maksimal 14 meter

Model kami

300/12000-16000

500/12000-16000





Mesin pengelasan penutup kutub

Model: 500/14000

(Length dapat disesuaikan)



Karakteristik yang dimiliki



1.CNC kontrol penyesuaian otomatis, sistem kontrol CNC, sebagai diameter tiang cahaya berubah, secara otomatis menyesuaikan tekanan penjepit, secara otomatis menyesuaikan posisi roller penjepit,secara otomatis mencocokkan kecepatan makan dan posisi, dan menjaga jahitan pengelasan selalu dalam keadaan tertutup untuk memastikan pengelasan yang lancar.



2Berdasarkan kualifikasi proses sebelumnya, setelah pengelasan, tidak ada torsi lapisan pengelasan,dan tidak ada kebutuhan untuk personel untuk mengusir dan memutar tiang di bagian belakang mesin untuk pusat las.



3tiang penggerak dikendalikan oleh konversi frekuensi, dengan fungsi berhenti rem listrik untuk memastikan stabilitas pengelasan kepala dan ekor,sistem ini dapat pengelasan tiang dari ujung kecil ke ujung bawah luas penuh dan hampir tidak ada panjang kiri dari pengelasanDengan cara ini mengurangi kerja manual dari proses berikutnya.



4.The roller clamping adalah 8 set dari semua arah yang berbeda, keuntungan adalah mengurangi tekanan roller ke permukaan tiang, dan mengurangi goresan di permukaan.Hal ini juga cocok untuk produksi kutub oktagonal dan kutub kerucut. (Catatan: Untuk mesin dengan 6 unit roller clamping, karena roller clamping miring dan roller clamping atas,jarak bergerak tidak konsisten selama proses diameter tiang dari kecil ke besar, dan tidak dapat menghasilkan kutub delapan segi)



5Trolley jenis mendorong dengan motorisasi cepat kembali fungsi, tidak perlu operator untuk mendorong kembali secara manual dan mengurangi intensitas kerja operator.



6.Trolly jenis mendorong kembali dengan perangkat penjepit pneumatik, dibandingkan dengan penjepit manual, sederhana dan cepat)



7.Fungsi Pengelasan Arkus yang terendam.



8Pemuatan dan pengurangan berada di satu sisi mesin untuk menghindari pergerakan jarak jauh operator.yang sangat mengurangi intensitas kerja operator



9Struktur multi-bracket di bagian depan mesin digunakan untuk mendukung tiang lampu jalan.tidak perlu secara manual mendorong kembali troli dukungan depan, dan loading dan unloading tiang sederhana untuk mengurangi kekuatan manual



10. dengan tiang belakang perangkat panduan.



11Pos pilihan:



(11.1) Melalui kamera yang dipasang di kepala mesin, jahitan las dipantulkan pada layar panel kontrol utama, membuat pelacakan jahitan las sederhana dan mudah,dan mengurangi intensitas kerja operator untuk pemantauan pengelasan..



(11.2) Dengan sistem jaringan, setelah mesin terhubung ke Internet di sisi klien,pemasok mesin dapat membantu klien dengan diagnosis kesalahan jarak jauh dan penyesuaian parameter jarak jauhHal ini nyaman bagi pelanggan untuk dengan cepat melanjutkan produksi.



(11.3) Sistem pemuatan dan pembuangan tiang lampu jalan: Di sisi kiri mesin, ada rak penyimpanan, yang dapat menyimpan 20 ~ 30 tiang (jumlahnya bervariasi tergantung pada ukuran tiang).Setelah pengelasan selesai, tekan tombol, dan tiang lampu jalanan akan dilepaskan untuk melepaskan pada rak penyimpanan yang di sisi kanan mesin,dapat menyimpan 20 tiang (jumlahnya bervariasi sesuai dengan ukuran tiang)Tidak ada derek di atas yang diperlukan dari setiap tiang pengisian sampai pengungsian.





Aplikasi: Untuk PULUS PELEMBANG SEAM AUTOTOMATIK



Ini cocok untuk satu bagian jenis poligonal (Octogonal) dan lingkaran kerucut ((Konik) tiang cahaya. itu adalah jalur las otomatis,Trolley dengan kecepatan motor frekuensi diatur dapat mendorong tiang cahaya dari ujung kecil ke ujung besar, Silinder hidrolik melalui rantai mekanik, roda cacing mendorong roda penjepit untuk menutup tiang dan melakukan pengelasan pada saat yang sama.





Mesin ini mencakup barang-barang berikut:



  1. Meja kerja panjang dengan gear dan sistem penggerak rak untuk menggeser troli.
  1. Trolley untuk mendorong tiang, termasuk motor frekuensi pengatur kecepatan, sistem penggerak, perangkat panduan, dan sistem penjepit pneumatik.
  1. Unit pengikat dan pengelasan hidrolik,termasuk 8 set roda pengikat untuk tiang poligonal dan kerucut, sistem panduan
  1. Sistem Pengelasan Arc Submerged, termasuk daya, sistem pemasangan kawat las, sistem daur ulang fluks, kawat tanah las.
  1. dengan standar pemegang roller bisu
  1. sistem hidrolik, CNC katup proporsional, pompa, motor, sistem kontrol
  1. Sistem pneumatik
  1. Sistem kontrol CNC, layar sentuh, PLC, perangkat lunak
  1. Kamera, sistem pelacakan jahitan, termasuk lensa, kamera, layar tampilan
  1. Sistem kontrol listrik, termasuk penggerak frekuensi, panel operasi, kabel dll.
  1. Posisi opsi




Fitur Teknis
1 Diameter yang Bisa Dioperasikan 60-500mm
2 Panjang yang dapat digunakan 14000 mm
3 Panjang troli 2000 MM
4 Ketebalan tiang cahaya Diameter tiang cahaya: 60 ~ 500mm 2.5 ~ 4.5mm
Diameter tiang cahaya: 200 ~ 500mm 3 ~ 8 mm
5 Jumlah kaki penyangkut 8 unit,
6 Kekuatan Motor untuk Pompa 4 KW
7 Kekuatan Motor untuk mendorong dolly 4 KW, tipe AC kecepatan berubah.
8 Mesin pengelasan 500A, (Selap busur tenggelam
9 Diameter kawat las 1.6 ~ 2.0 mm
10 Kecepatan Kerja 1 ~ 3m/menit
11 Elemen Listrik Utama Schneider (merek Prancis)
12 Penggerak frekuensi motor utama

Delta (merek Taiwan)

Schneider (merek Prancis)

13 Merek mesin utama WNM, merek terkenal Cina
14 Kekuatan las Merek Panasonic (merek Jepang)
15 Katup hidraulik utama Katup tekanan proporsional
16 Kecepatan Produksi

8 ~ 12 buah / jam, Berdasarkan tiang lampu jalan umum dengan panjang 6 meter,operasi yang sebenarnya tergantung pada efisiensi pengisian dan pengungkapan operator dan pemilihan perangkat pengisian dan pengungkapan



17 Nomor operator 1 orang
18 Berat badan 8000 kg ((jika dengan sistem pemuatan dan pengungkapan,7500 kg)
19

Ukuran keseluruhan (mm)



31000x3200x4500 mm(LXWXH)



Mesin tiang lampu dengan Pengelasan Busur Terendam, Pengelasan berpelindung gas CO2 500/14000 0

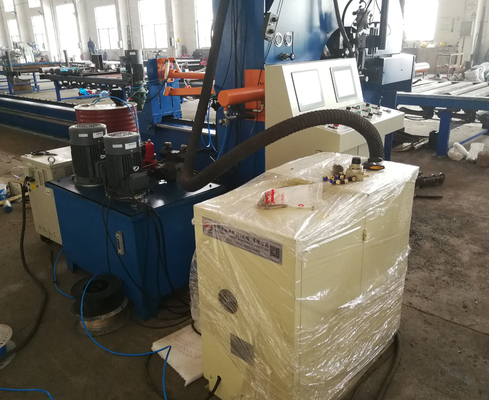

Pengaturan otomatis kontrol CNC, sistem kontrol CNC, sebagai diameter tiang cahaya berubah, secara otomatis menyesuaikan tekanan penjepit, secara otomatis menyesuaikan posisi roller penjepit,secara otomatis mencocokkan kecepatan makan dan posisi, dan menjaga jahitan pengelasan selalu dalam keadaan tertutup untuk memastikan pengelasan yang lancar.

Mesin tiang lampu dengan Pengelasan Busur Terendam, Pengelasan berpelindung gas CO2 500/14000 1

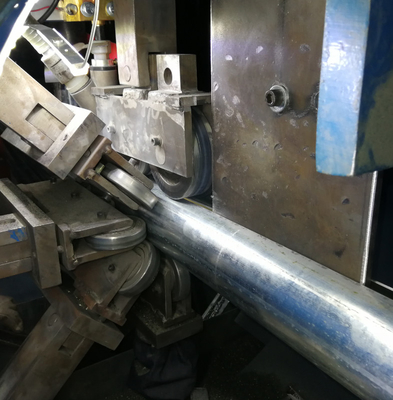

Melalui kamera yang dipasang di kepala mesin, jahitan las tercermin pada layar panel kontrol utama, membuat pelacakan jahitan las sederhana dan mudah,dan mengurangi intensitas kerja operator untuk pemantauan pengelasanMesin tiang lampu dengan Pengelasan Busur Terendam, Pengelasan berpelindung gas CO2 500/14000 2

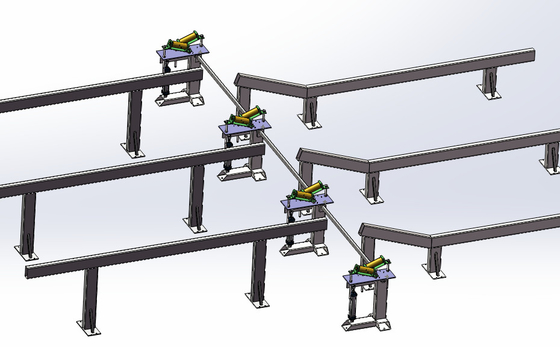

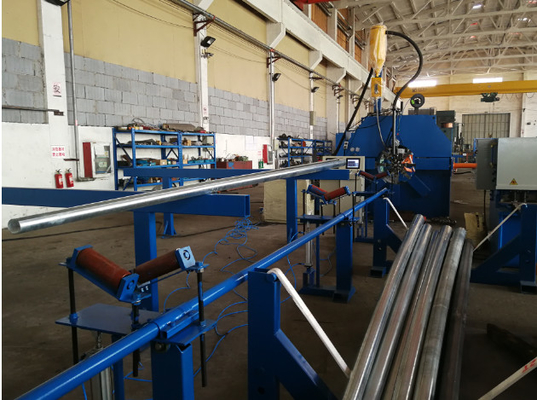

Sistem pemuatan dan pembuangan tiang lampu jalanan: Di sisi kiri mesin, ada rak penyimpanan, yang dapat menyimpan 20 tiang (jumlahnya bervariasi tergantung pada ukuran tiang).Setelah pengelasan selesai, tekan tombol, dan tiang lampu jalanan akan dilepaskan untuk melepaskan pada rak penyimpanan yang di sisi kanan mesin,dapat menyimpan 20 tiang (jumlahnya bervariasi sesuai dengan ukuran tiang)Tidak ada derek di atas yang diperlukan dari setiap tiang pengisian sampai pengungsian.

Mesin tiang lampu dengan Pengelasan Busur Terendam, Pengelasan berpelindung gas CO2 500/14000 3

.8 ~ 6mm, semua tiang bisa cocok. dan mudah untuk operasi
