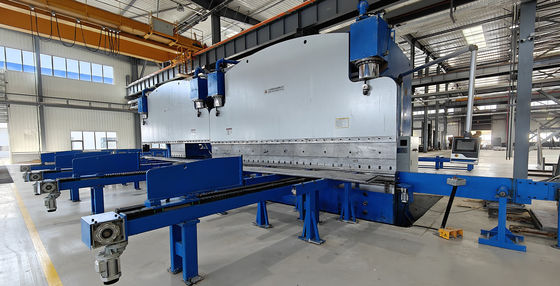

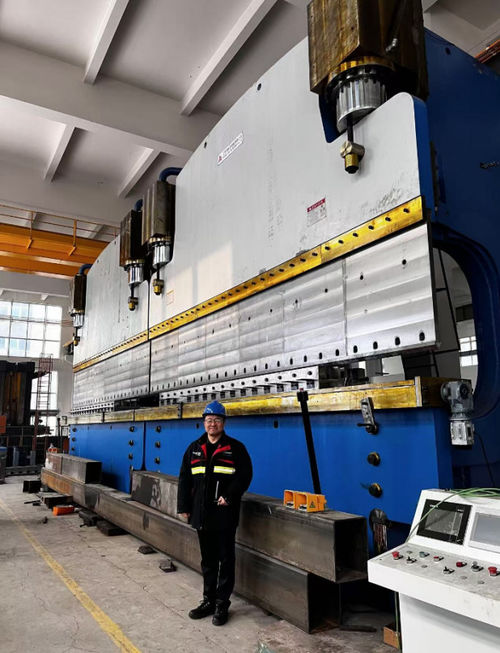

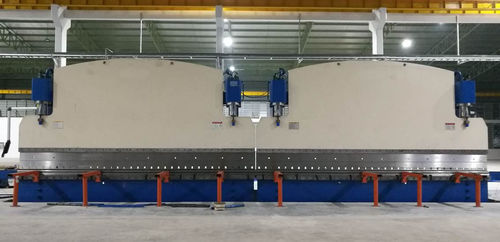

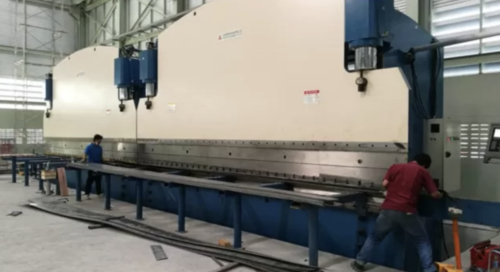

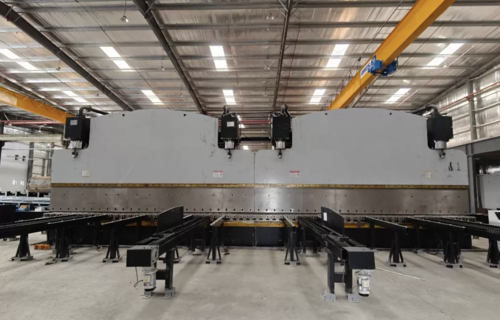

CNC TANDEM HYDRAULIC PRESS BRAKE Model: 2-WE67K-400/7000 Aplikasi: pembuatan tiang lampu dan tiang tinggi Fitur Teknis 1 Jenis Banyakaku- Mesin Tandem Hidraulik CNC elektro - Synchro hidraulik 2 Tenaga kerja 2X400 Ton 3 Panjang tabel 2X7000 mm 4 jarak antara frame 5600 mm 5 kedalaman tenggorokan 950 mm 6 Ketinggian terbuka 970mm 7 Stroke 320mm   8 Bekerja Kecepatan Pengungkapan 60mm/s Bekerja 7mm/s Kembali 60mm/s 9 Motor utama 2x30kw 10 Sistem CNC Jenis: DELEM DA53T Delem Co., Belanda 2 (Y1,Y2)+Sistem penobatan meja 11 Alat Lihat halaman berikutnya Tabeldenganmechasistem penobatan nikel 12 Segel dalam tabung Jenis NOK atau SKF 13 Komponen hidraulik BOSCH-Rexroth, Jerman 14 Pompa hidraulik SUNNY (HYTEK)Amerika Serikatmerek yang dibuat di Cina 15 Sensor tampilan Raster linier FAGAR, Spanyol 16 Elemen listrik utama di lemari Schneider,FrancMerek 17 berat badan 2x50000 kg 18 Ukuran keseluruhan ((mm) LxWxH 2x7200x2710x5696 Ketinggian dari lantai: 4500 Panjang total dengan sistem peluncuran samping: 17500 Lebar total dengan dukungan depan:4040 19 Kemasan: Mesin akan dibongkar selama transportasi.   Rincian alat rem pers Dengan 1 Satu setup pemegang alat, ketebalan adalah 18mm cocok untuk tiang jalan. L=14Meter   Opsi 1 satu alat yang disiapkan, untuk tiang jalanan segi delapan, Min. 60mm OD tiang lampu tipe kerucut segi delapan L=14Meter   Opsi 2 Satu set multi V bawah mati, untuk jalan Octagonal tiang dan tiang tiang tinggi 150x150 14 Meter   Opsi3 Alat tiang kerucut tingkat kerucut ganda Tingkat kerucut 11/1000 (diameter 60 ~ 236), 13/1000 (diameter 60 ~ 268), ketebalan tiang: 3 ~ 4mm 7 kali bentuk jenis alat kerucut Cocok untuk tiang kerucut ttotal panjang cetakan 16meter, jenis bagian,     dengan4 Dukungan alat kerucut di kedua sisi atas pemegang, 6,5m, untuk sisi besar alat atas       Opsi5 Jenis dorongan Sistem pengungkapan sisi tiang ringan   Opsi6 Fungsi diagnostik jarak jauh. TPemasok mesin dapat membantu pelanggan dalam diagnosis kesalahan jarak jauh dan penyesuaian parameter jarak jauh.   Opsi7 Sistem lentur otomatis tiang cahaya Termasuk: A.Trolley pemegang pelat baja B.Crane pengisian C.Rol sisi pelat baja dan rak penahan D.Sistem pemasangan piring CNC E.Perangkat posisi samping F.Perpanjangan sistem peluncuran sisi G.Sistem pembuangan sisi tiang dan rak penyimpanan   Opsi8 suku cadang (untuk 400 model ton)       Kinerja Utama: Y1...Y2 sumbu ---- Dua timbangan linier dipasang di kedua sisi ram untuk mengendalikan silinder. Kerangka darimesin terdiri dari tangki, meja kerja, sisi kiri dan kanan dan ram. Jadi ia memiliki kekuatan tinggi dan kekakuan yang baik Prinsip kerja sinkronisasi Rem Pencet Mengadopsi katup proporsional listrik-hidraulik untuk memastikan sinkronisasi kedua silinder.Katup proporsional dibuat oleh perusahaan BOSCH-Rexroth dengan kinerja yang sangat baik seperti gesekan kecil antara pasangan aksi mekanik, penguat elektronik halus dan magnet listrik dengan kekuatan kontrol yang tinggi dan tindakan terus menerus.Ada dua tampilan raster di kedua sisi mesin untuk mendapatkan sinyal dari posisi ram terus menerus dan umpan balik sinyal ke sistem kontrol, maka sistem kontrol akan mengontrol katup listrik-hidraulik untuk membuat dua silinder sinkronisasi pada satu mesin. Lain Karena penampil raster dipasang pada pelat, bukan pada pelat perlengkapan langsung, penyimpangan ram dan frame saat bekerja tidak akan mempengaruhi pengukuran dan kontrol presisi Tentang dua unit sinkronisasi prinsip kerja: Jika perlu dua unit bekerja sama, hanya perlu memutar saklar ke posisi sinkronisasi pada panel kontrol unit utama.Kedua unit sinyal posisi akan dikirim ke sistem kontrol CNC (sistem Delem), dan sinyal output dari sistem CNC akan dikirim ke katup proporsional dan katup praisi.kecepatan menekan dan kecepatan kembali untuk menjaga dua unit sinkronisasi dengan presisi tinggi Melalui komputer...operator dapat berkomunikasi dengan mesin. komputer memiliki beberapa bahasa layanan, menghitung dan menyesuaikan kekuatan lentur secara otomatis. juga bisa menghitung dan mengontrol titik mati,titik perubahan kecepatan.Langkah (Y1, Y2) ram bisa membuat kemiringan kecil untuk memenuhi kebutuhan khusus pengguna. Dilengkapi dengan sistem panduan yang baik, sistem pengukuran posisi dan sistem keseimbangan hidrolik untuk memenuhi persyaratan pekerjaan panjang penuh dan pekerjaan eksentrik. Satuan kompensasi meja kerja diadopsi untuk menggantikan penyimpangan mesin saat bekerja untuk memastikan ketepatan benda kerja Permukaan silinder memiliki baik memakai dan perawatan panas, sehingga memiliki pelumasan yang baik dan umur panjang     Bagian depan mesin           Side mesin           Side sistem pengungkapan

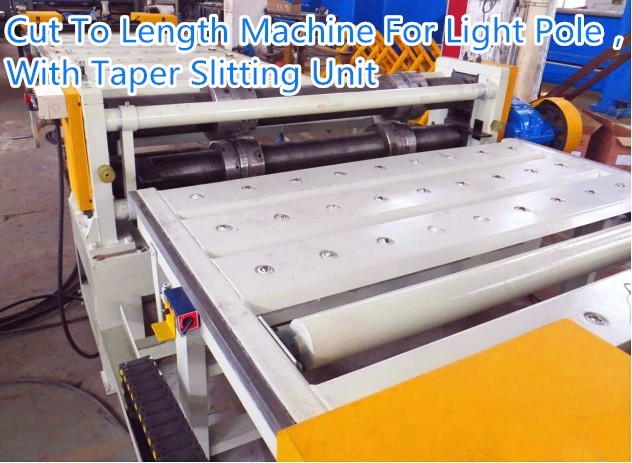

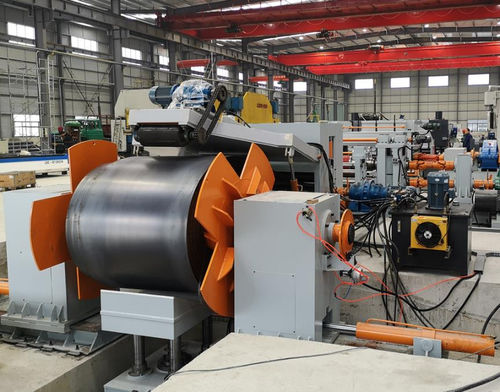

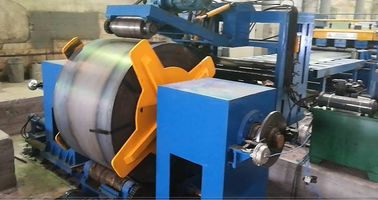

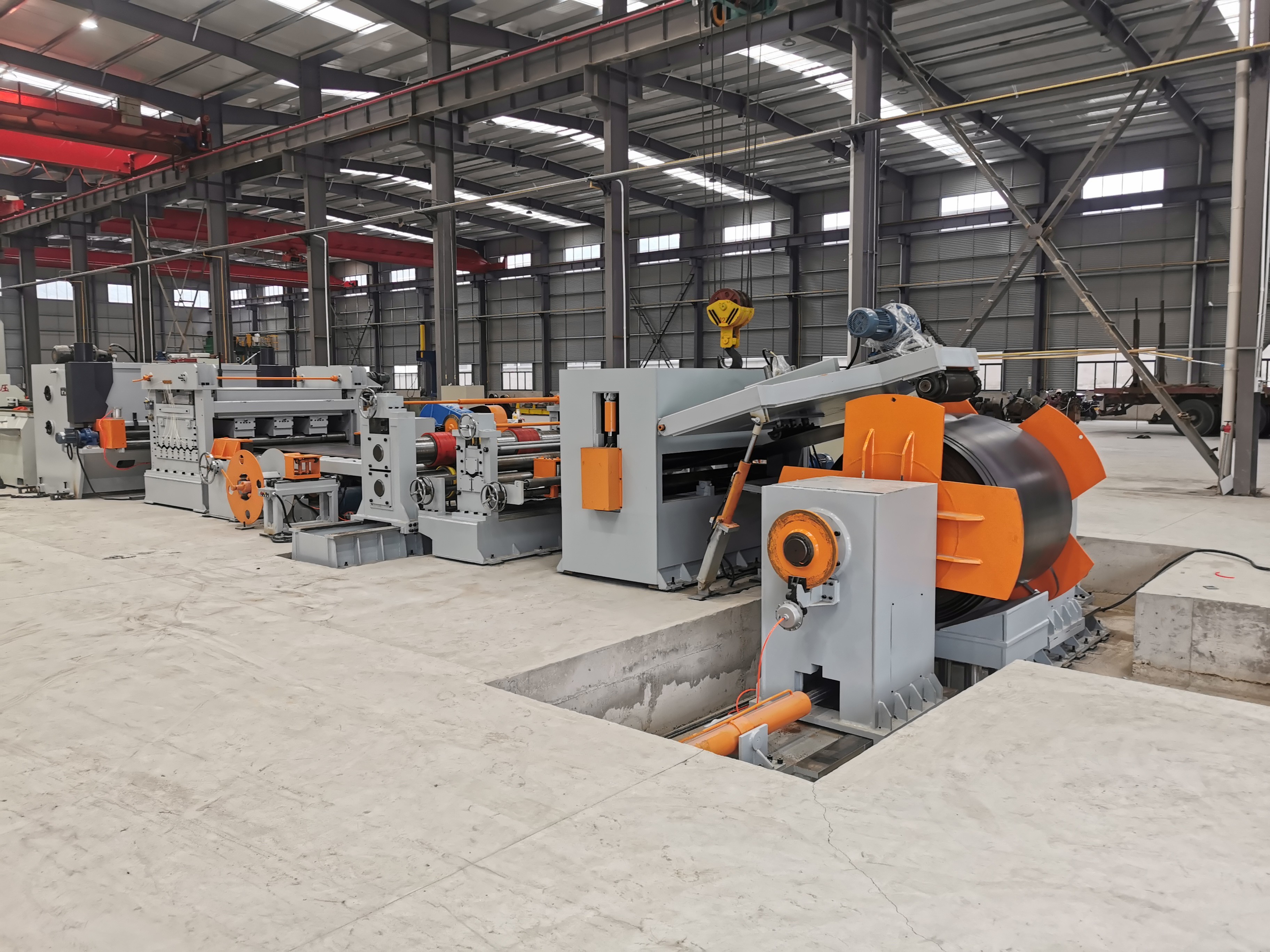

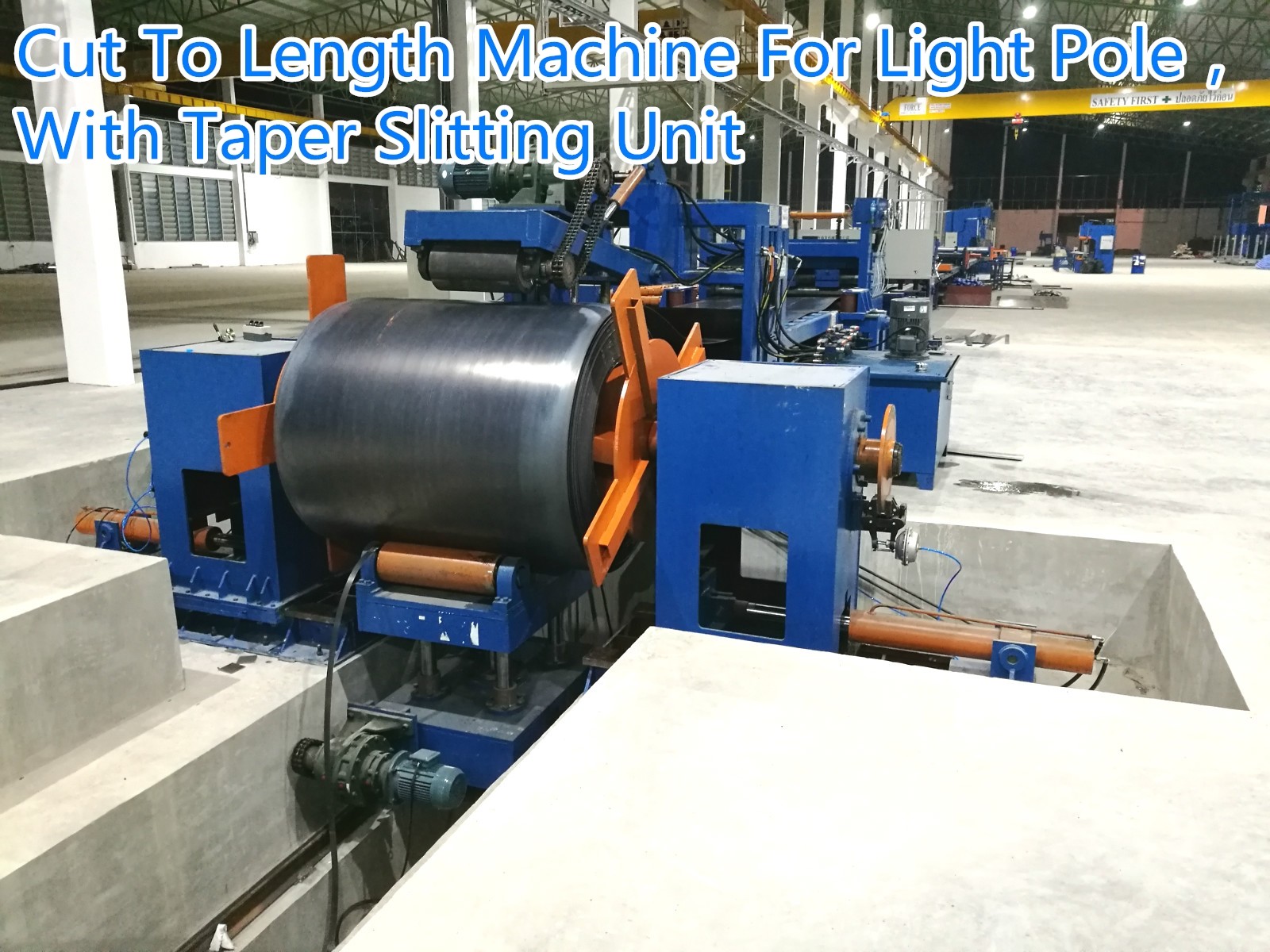

Potong ke panjang garis untuk tiang lampu, Model: CTL6x1600   Fitur eksklusif: 1.Depenggulung, perataan, pemotongan panjang,omenanam dan menumpukpadasatu baris. 2.Tipe otomatis, kontrol CNC panjang lembaran, kontrol CNC jumlah lembaran, pengungkapan otomatis dan sistem tumpukan otomatis. 3.Kecepatan produksi cepat. 4.Operator harus santai dan meminimalkan kontak dengan pelat baja, yang aman bagi personel. Setelah pemotongan silang, pelat secara otomatis ditumpuk tanpa perlu menyortir.memastikan keamanan dan menghemat waktu. Dengan 4 lapisan leveling 专有特点: 开卷,校平,长度切断,落料,堆?? 在一条生产线上。 全自动型,板料长度数控,板料数量数控, otomatis menurunkan bahan dan otomatis tumpukan sistem. Kecepatan produksi cepat 操作人员,轻松,最大限度降接触钢板,对人员安全。 横切后板料 otomatis堆??, tidak perlu pengumpulan, bisa langsung membawa lebih banyak bahan papan (misalnya 30 blok) diangkut ke后续工序机上, aman, hemat waktu. 四重式校平机   Parameter teknis Ketebalan bahan:Baja ringan yang digulung panas材质:热 普通钢板 Bahan:Q235, 厚度Max:6Mm, Min:2.5mm, kekuatan yield:235Mpa, Lebar maksimum pelat baja:1600 mm最大板宽 Berat kumparan baja:Max 30 tonmaksimal berat Diameter dalaman kumparan baja:Φ508mm-Φ760mm diameter dalaman dari baja Kecepatan leveling:bisa disesuaikan,5- 15m/menit校平 kecepatan,可调 Jumlah rol leveling: 13 校平?? jumlah Diameter rol penyeimbang: 132mm校平??径 Jarak roller leveling: 143mm校平?? 间距 Bahan roller leveling: 40Cr校平?? bahan Kekerasan roller leveling: HRC55校平 热处理 kekerasan Kisaran panjang untuk skala: 2000~14000mm sesuai persyaratan剪切长度范围, dapat disesuaikan Toleransi panjang potong: kurang dari ±5mm (dasar pada pelat panjang 8m) 長度公差 Kekuatan mesin penggaris utama:37kw校平电机功率 Kapasitas mesin cukur:6mmx2000 mm 剪板机 Jumlah operator:1~2dibutuhkan operator luas area untuk mesin: kira-kira6.7mx33m整机 menempati luas lahan   Rincian perangkat   1. Kereta pengangkut rol baja:液压上料小车 Di atas dan di bawah: Hidraulikmeningkatkan tekanan cairan Bergerak horizontal: bermotor水平电动   2. Decoiler tipe payung hidraulik dengan dua kepala:液压对顶式开卷机:   Termasuk: unit kiri dan kanan, Membuka dan menutup: Hidraulik Sepasang bingkai uncoiling yang didorong oleh silinder minyak, dapat menahan bahan kumparan. Struktur: tubuh mesin, dasar geser, poros utama, baki pemuatan kerucut, silinder bergerak. Fungsi utama: kumparan baja tetap untuk mewujudkan uncoiling pasif. Dilengkapi dengan satu set perangkat rem manual, yang dapat disesuaikan sesuai dengan ketegangan kumparan.Stroke lateral diselesaikan oleh tabung minyak bergerak dua sisiDua silinder di tengah dapat dipindahkan ke kiri dan kanan pada saat yang sama dengan menyesuaikan lebar kumparan. termasuk:左右单元, Buka dan tutup: tekanan cair Oleh minyak 带动 一对开卷架,可固定卷材. 结构:机体,滑动基座,主轴,?? 形装料架,移动油??. Fungsi utama: batang baja yang terikat, terpasang secara aktif. dilengkapi dengan satu set alat penghentian manual, dapat disesuaikan dengan gaya peregangan kawat. Perjalanan horizontal dapat disesuaikan dengan lebar bahan yang berbeda.   3.Peredam dan panduan hidraulik, perangkat kepala sekop hidraulik, perangkat mencubit 液压??头引头机构 Digunakan untuk mengoleskan wol dari material gulungan ke dalam traksi.dan bekerja dengan kepala striping untuk mengarahkan bahan ke roller traksi. Daya tarikan menarik bahan lembaran melalui dua roller nip, dan roller nip atas secara hidrolik diangkat dan diturunkan. Struktur: bingkai timbal, rol timbal, roda gigi motor timbal, rantai, silinder angkat, pelat pendukung kepala sekop, panel teleskopik, silinder penggerak. Fungsi utama: decoiling bantu, lead roller didorong oleh motor. membantu decoiler untuk membimbing kepala pelat ke papan sekop. kemudian dipimpin untuk memberi makan nip roller,plat sekop dapat diangkat dan diturunkan dan ditarik kembali dan majuSelama operasi normal, perangkat ini tidak akan bergabung dengan proses produksi. Struktur pemasangan pinch: Terdiri dari dasar mesin, lengkungan, poros pemasangan slide, motor drive, dan silinder tekan ke bawah. Fungsi utama: mengirim lembaran ke peralatan belakang, dan transmisi mengadopsi motor reducer cycloid dan kopling.kopling terputus, roller atas diangkat secara hidrolik, dan roller bawah didorong oleh bahan lembaran untuk berputar secara pasif.   4.Meja kerja penggulung tengah:Tengah-tengah Perangkat ini digunakan untuk mendukung piring.   5. Perangkat panduan导引装置 Hal ini terdiri dari kerangka guild, pelat pesawat bergerak, perangkat penyesuaian panduan, roda miring vertikal. Itu terdiri dari guideline, guideline, guideline, guideline, guideline, guideline.   6.Unit leveling:四重式校平机 Unit leveling tipe empat lapisan, hasil leveling yang lebih baik, tekanan pelepasan Ini adalah peralatan inti dari jalur ini yang dibagi menjadi bagian daya dan bagian host. Bagian daya terdiri dari pemegang daya, decelerator, motor yang dapat diatur kecepatan, kabinet listrik ((pengemudi motor), kopling, kasus distribusi daya, roda tali, tali, sendi universal dan rem, dll. Bagian host terdiri dari pegangan bawah, bingkai, pegangan bawah poros, pegangan poros geser, roller leveling, bingkai pendukung atas, pegangan roda pendukung atas dan bawah, roda pendukung,perangkat pengangkat dan penekan listrik, disertai dengan 2 pcs mesin menekan, pompa pelumas manual. Karakteristik mesin ini: Ini mengadopsi kasus distribusi daya, setiap roller leveling terhubung dengan kopling silang universal, naik dan turun roller leveling keduanya aktif, kecepatan linier konsistensi,sehingga gesekan antara permukaan roller dan plat akan berkurang, yang dapat mendorong efisiensi leveling. Ada dua set bantalan rol di kedua sisi poros penyeimbang, satu set bantalan mendorong pesawat digunakan untuk mengurangi gesekan dan mencegah aksial dari librating, yang dapat mendorong efisiensi.   Tiga kelompok roda pendukung dipasang pada mesin di mana bisa menyesuaikan atas dan bawah, depan dan belakang sisi.Hal ini digunakan untuk mendukung roller utama dan meningkatkan kekerasan roller dan efisiensi perataan cepatBantalan pada roda pendukung disegel yang dapat mencegah slag oksida masuk ke bantalan. Mesin ini mengadopsi peralatan cacing dan batang cacing, torsi besar pada penyesuaian bipolar decelerating dan menekan, kekuatan menekan berat,bisa disesuaikan secara individual dan sinkron untuk mengangkat dan menekan ke bawah, dan atur penyesuaian mikro manual. Rol leveling adalah pendinginan induksi frekuensi menengah, tingkat yang lebih dalam, yang dapat menghindari pembakaran bantalan ketika kekurangan minyak dan dapat memperpanjang umur mesin. Mesin host leveling adalah mengadopsi pasokan minyak terpusat yang bisa beroperasi dengan mudah. √ √ √ √ √ √ √ √ √ √ √ Oleh bagian pesawat, bagian kerja, bagian pendakian dan bagian penggerak utama. 机架部分,采用铁板 接结构,工作 部分、升降部分与机架部分有机结合在一起. 工作??部分由校平?? 和3对支承组成. 校平 采用 列不平行式,上排 能升降运动且能够相对下?? 倾斜,分别调整入口、出口的开口大小,达到理想的校平效果。校平 材料采用表面 硬。   升级部分的作用主要是提升上排校平??,调整校平?? 之间的压下量。本机电机通过减速机、?? 轮??杆传动丝?? 丝母达到升级上排?? 的目的。上排工作?? 安装在活动梁上,活动梁由四个丝杆进行升级。由两端升级电机实现入、出口不同开口尺寸的调整。 Bagian utama ditransmisikan oleh mesin listrik dengan frekuensi yang berubah. Pada sisi bahan bakar mesin sekolah, 装有独立的,编码器气动压力测量装置,旋转编码器对送料定尺切切的尺寸进行检测并通过电气系统进行定尺控制. 校平机前面,装有对中装置,可以调节.   7. Mesin cukur:剪板机 Mesin penggunting adalah perangkat untuk memotong pelat baja yang diratakan di jalur produksi. Struktur mesin dan deskripsi karakteristik: pengelasan pelat baja, kekuatan tinggi, kekakuan yang baik, pemegang alat hidraulik ke atas dan ke bawah, gerakan yang stabil dan cepat.Bilah bawah memiliki mekanisme penyetelan halus depan dan belakang, keseragaman celah tepi pisau baik, dan akurasi tegak lurus pemotongan tinggi. penyesuaian celah bilah nyaman dan cepat, sisi kiri dan kanan disinkronkan,dan nilai skala ditunjukkanBahan tekanan hidrolik stabil dan lembut, dan bantalan kaki tekanan terbuat dari bahan poliuretan, yang tidak merusak permukaan benda kerja.   Tabel dukungan:辅助平台 Ada dukungan di belakang mesin penggunting.dan bagian yang dekat dengan mesin pemotong dapat diangkat dan diturunkan untuk menghindari tabrakan dengan pemegang alat mesin pemotongRoller digerakkan oleh motor listrik dan dapat mengangkut bahan lembaran yang dipotong ke depan. 剪板机后面有一个平台。该平台由两部分组成,靠近剪切机的部分可以升起,以避免钢板与剪板机刀片碰撞。该?? 由电机驱动,向前输送板料。   Perangkat pemakanan: Perangkat makan dengan dua rol yang digerakkan oleh motor, dapat memberi makan piring ke depan. 送料装置由电机驱动两个,可向前传输钢板 送料装置由电机驱动两个 带, dapat ditransfer ke depan dari pelat baja   10.PSistem pengungkapan dan pengemasan otomatis terlambatOtomatis biaya danOtomatis堆?? 系统 Di sana.adalah meja pendukung dengantiga pneumatikSetelah pelat baja diangkut ke meja pembuangan oleh perangkat makan, perangkat mendorong akan mulai menyortir piring bersama-sama.。   11Sistem listrik:Sistem pengendalian listrik Meja kontrol pusat.   12.Sistem hidraulik:液压系统 Stasiun tenaga hidrolik Termasuk: stasiun hidrolik, katup, tangki minyak, sendi, pipa lunak, pipa keras dan sebagainya.   Opsi 1:Pos 8,9,10 = Sistem tumpukan otomatis     Opsi 2:Sistem pengulangan kumparan baja       13.Foto serupa:类似机器照片 (foto mesin serupa)                 Unit leveling tipe empat lapisan, hasil leveling yang lebih baik, tekanan pelepasan 四重式校平机         PSistem pengungkapan dan pengemasan otomatis terlambat Otomatis Substansi, Sistem

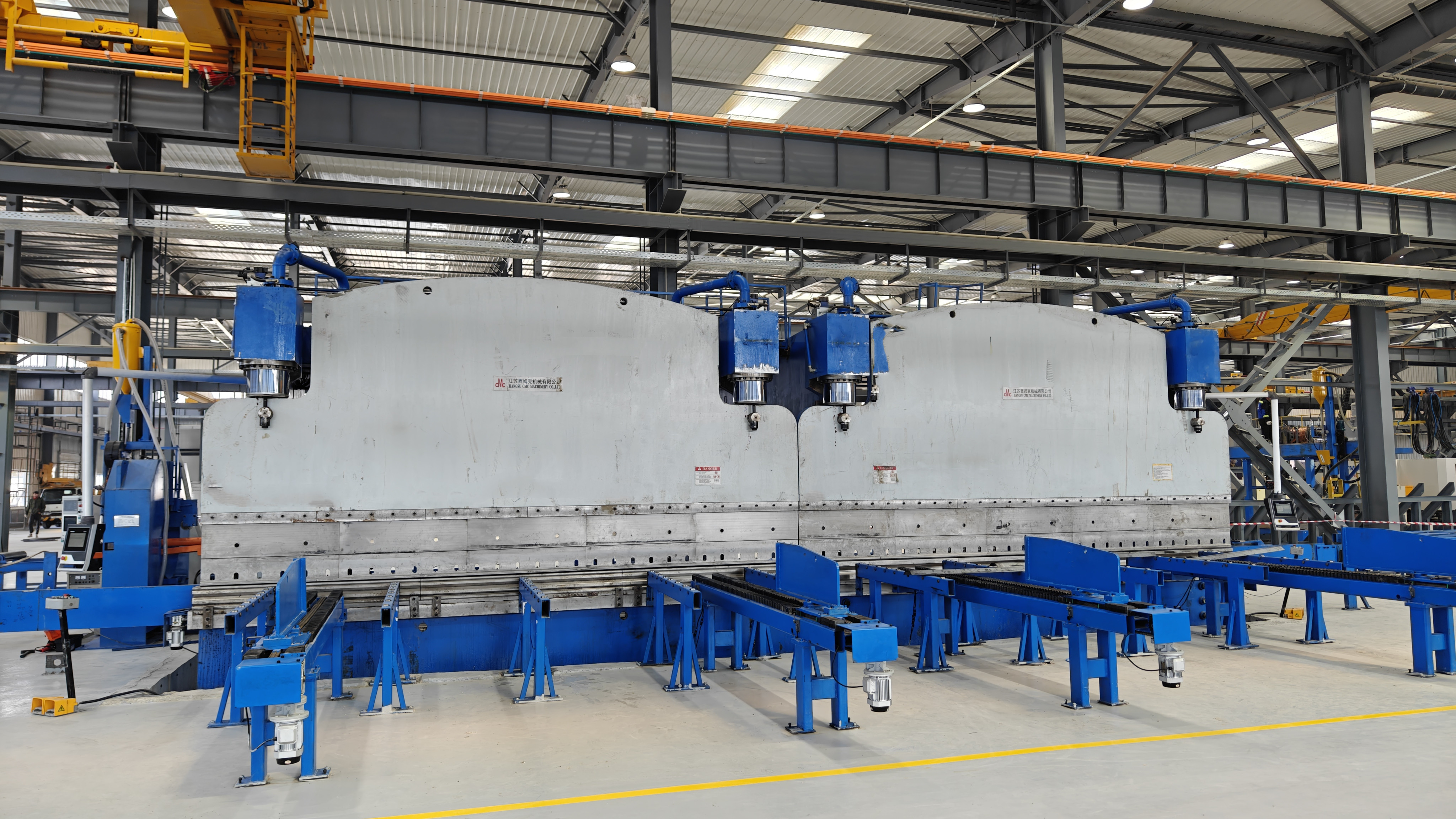

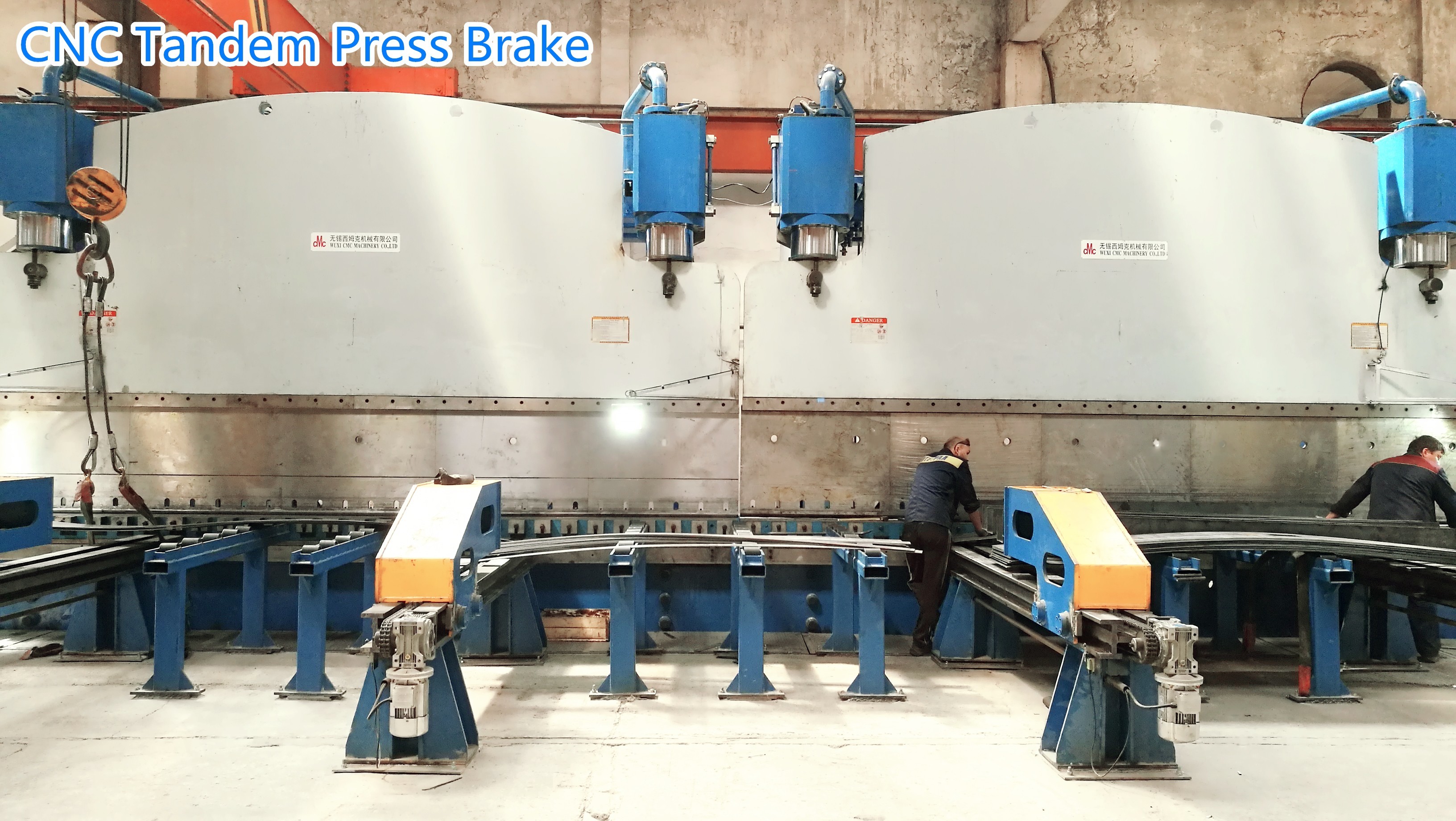

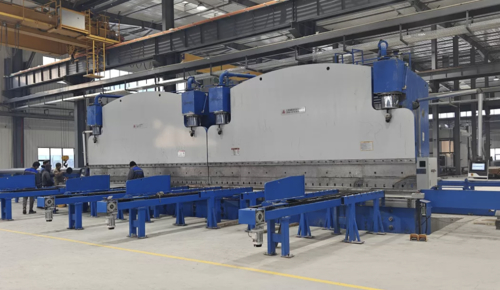

CNC TANDEM HYDRAULIC PRESS BRAKE Model: 2-WE67K-1200/7000 Aplikasi: pembuatan monopole, menara tabung transmisi dan tiang tinggi Fitur Teknis 1 Jenis Multi-machine Tandem Hydraulic CNC electro-hydraulic synchro 2 Tenaga kerja 2X1200Ton 3 Panjang tabel 2X7000 mm 4 jarak antara frame 5600 mm 5 kedalaman tenggorokan 1600 mm 6 Ketinggian terbuka 1550mm 7 Stroke 450 mm   8 Bekerja Kecepatan Pengungkapan 70mm/s Bekerja 7mm/s Kembali 65mm/s 9 Motor utama 2x2x45Kw 10 Sistem CNC Jenis: DELEM DA53T Delem Co., Belanda 2 (Y1,Y2)+Sistem penobatan meja 11 Alat Lihat halaman berikutnya Tabeldenganmechasistem penobatan nikel 12 Segel dalam tabung Jenis SKF atau jenis NOK 13 Komponen hidraulik BOSCH-Rexroth, Jerman 14 Pompa hidraulik SUNNY (HYTEK)Amerika Serikatmerek yang dibuat di Cina 15 Sensor tampilan Raster linier FAGAR, Spanyol 16 Elemen listrik utama di lemari Schneider, Prancismerek 17 berat badan ( 2x140000 kg) 18 Dimensi profil (mm) LxWxH 2-7200x4600x6800 Dengan sistem makan depan dan belakang, lebarnya: 8800 19 Kemasan: Mesin harus dibongkar selama transportasi. Rincian alat rem pers Satu setup pemegang alat, ketebalan adalah 40mm cocok untuk tiang tiang tinggi dan monopole   Termasuk:Satu set alat, untuk tiang tiang tinggi dan monopole   Termasuk: mati bawah yang dapat disesuaikan   Opsi1 Sistem pengungkapan sisi tiang tipe dorong Jenis tugas berat Opsi2 Fungsi diagnostik jarak jauh. TPemasok mesin dapat membantu pelanggan dalam diagnosis kesalahan jarak jauh dan penyesuaian parameter jarak jauh.   Opsi3 Sistem pemasangan depan dan belakang bermotor, untuk tiang tebal besar.Total8unit, termasuk 4 unit untuk depan dan 4 unit untuk belakang. Semua motor feed dikendalikan secara terpisah dengan kontaktor listrik dan tombol push, semua ini memiliki dua kecepatan, cepat dan lambat.Kecepatan lambat untuk posisi akhir pelat untuk lentur. ODesainnya adalah sistem rantai, Keuntungannya adalah bahwa ia tidak pernah terjebak dan stabil Opsi4 suku cadang untuk1200ton menekan rem     suku cadang dengan mesin   Tidak, tidak. Bagian-bagian jumlah 1 M16 Bolt mata 吊环螺丝 2 gambar 2 Bolt mata M30untuk silinder吊环 2 gambar 3 Rantai besar untuk pemasangan. 2 gambar 4 Kunci hexsatu khusus untuk sambungan silinder ke ram大T型22内六角?? 手 ((M30), oil?? 与滑块连接 digunakan 1 gambar 5 55 spanner buatan sendiri 外六角自制?? 手 1 gambar 6 Lemak,黄油 1 bungkus 7 Pengikat kabel 扎带 30 pic 8 Kunci hex 24mm 发黑内六角 手 1 gambar 9 Pengikat kakiBolt pemasangan tanah 1 set   ⅡKinerja Utama: 1 Kerangka mesin terdiri dari tangki, meja kerja, rumah kiri dan kanan dan ram. memiliki kekuatan tinggi dan kekakuan yang baik. juga membutuhkan getaran untuk menghilangkan stres. 2 Prinsip kerja sinkronisasi dari kedua mesin:Mengadopsi listrik-hidraulik katup proporsional untuk memastikan sinkronisasi kedua mesin. katup proporsional dibuat oleh perusahaan BOSCH dengan kinerja yang sangat baik seperti gesekan kecil antara pasangan aksi mekanik,penguat elektronik halus dan magnet listrik dengan kekuatan pengendalian yang tinggi dan tindakan terus menerus. Ada dua tampilan raster di kedua sisi mesin untuk memeriksa posisi ram terus-menerus dan umpan balik sinyal ke sistem kontrol,maka sistem kontrol akan mengontrol katup listrik-hidraulik untuk membuat dua silinder sinkronisasi pada satu mesinKarena penampil raster dipasang pada pelat C, bukan pada pelat perumahan secara langsung, penyimpangan ram dan frame saat bekerja tidak akan mempengaruhi presisi pengukuran dan kontrol.Ketika dua mesin bekerja samaPotensiometer diferensial yang dipasang di antara dua mesin akan mentransfer sinyal sinkronisasi mekanik ke sinyal elektronik dan kembali ke piring sinkronisasi dan sistem kontrol.Sinyal akan diperbesar oleh penguat Bosch untuk mengontrol sinkronisasi kedua mesin dengan mengontrol katup proporsional listrik-hidraulikJadi sinkronisasi dua mesin dicapai dengan presisi tinggi. 3 Melalui komputer...operator dapat berkomunikasi dengan mesin. komputer memiliki beberapa bahasa layanan, menghitung dan menyesuaikan kekuatan lentur secara otomatis. juga bisa menghitung dan mengontrol titik mati,titik perubahan kecepatan.Langkah (Y1, Y2) ram bisa membuat kemiringan kecil untuk memenuhi kebutuhan khusus pengguna. 4 Dilengkapi dengan sistem panduan yang baik, sistem pengukuran posisi dan sistem keseimbangan hidrolik untuk memenuhi persyaratan pekerjaan panjang penuh dan pekerjaan eksentrik. 5 Unit kompensasi meja kerja diadopsi untuk menebus penyimpangan mesin saat bekerja untuk memastikan presisi benda kerja. 6 Permukaan silinder memiliki keausan dan perawatan panas yang baik, sehingga memiliki pelumasan yang baik dan umur panjang.

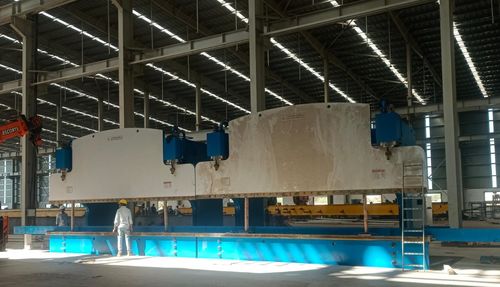

Secara total 13m garis tiang cahaya termasuk 2-WE67K-1200-6500 tandem press rem di India ((KP Green engineering)

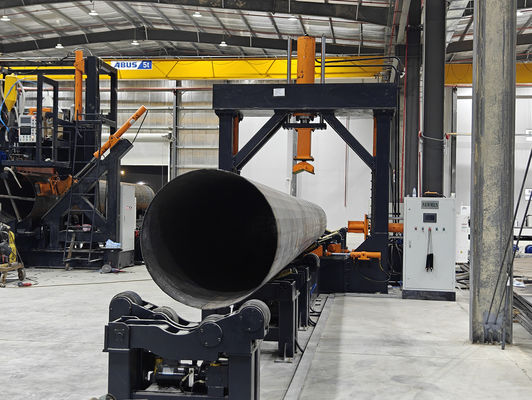

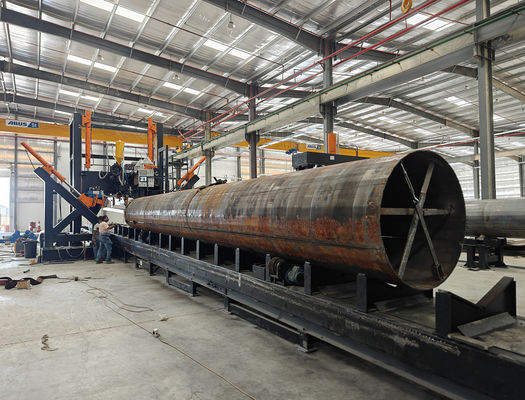

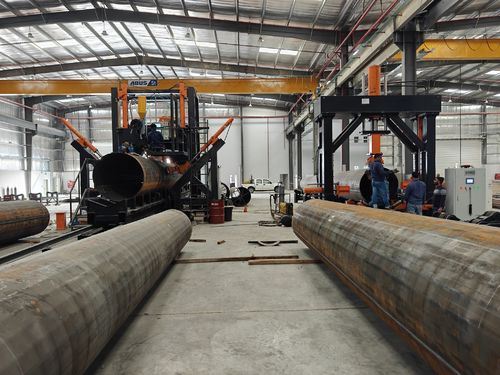

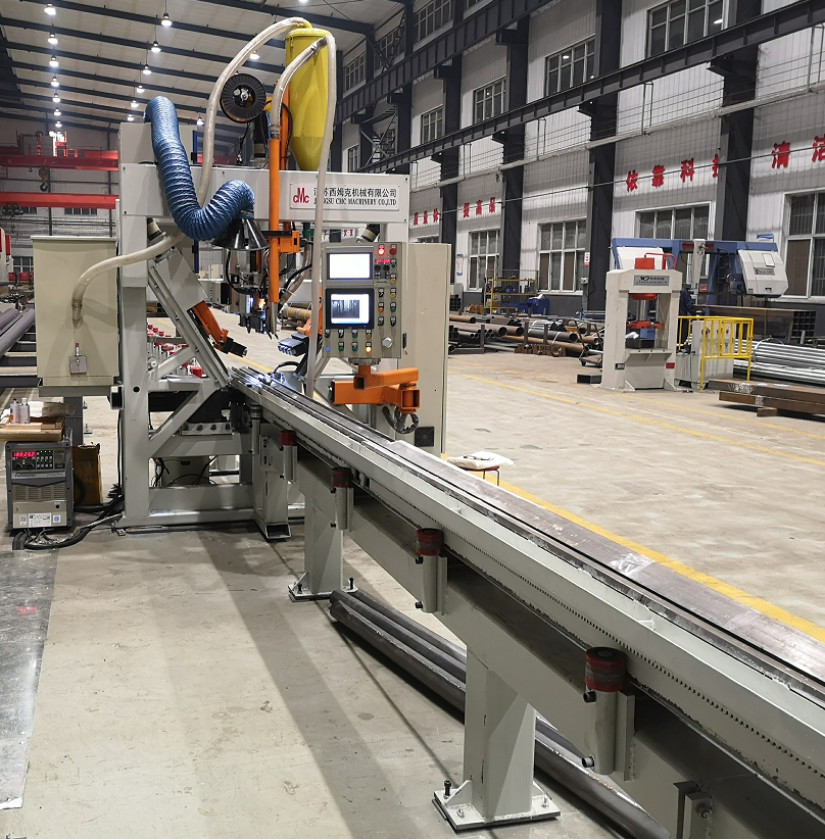

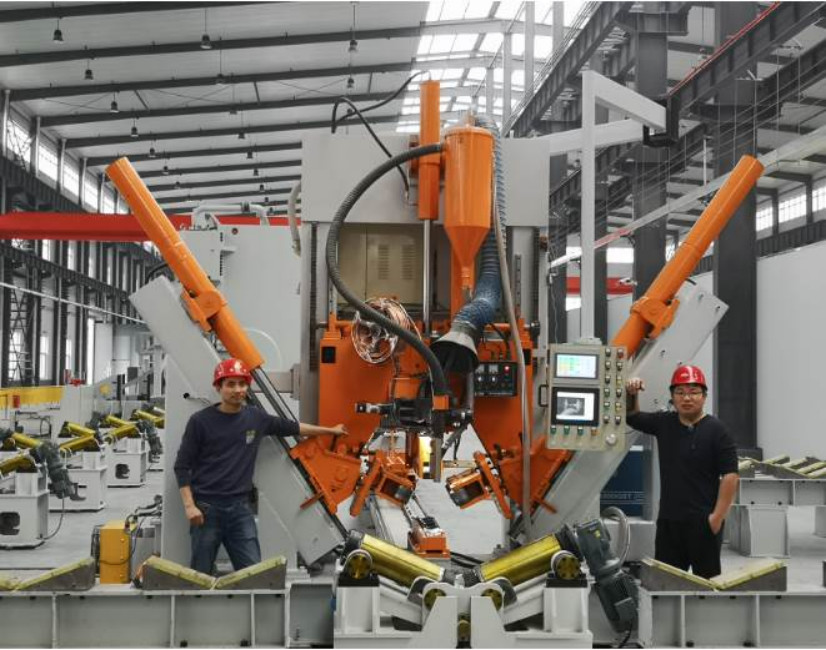

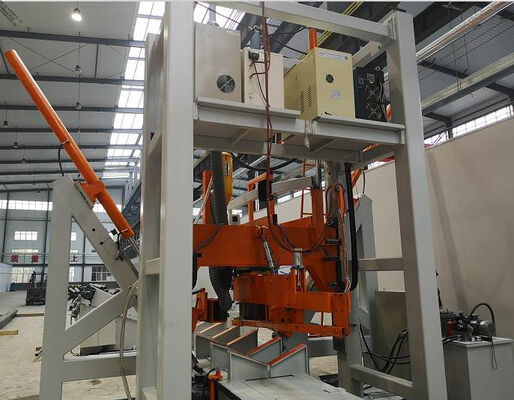

CNC Tandem Hydraulic Press Brake, Model:2-WE67K-650/6500 Mesin pengelasan CNC yang ditutup dengan tiang,Model: HM2200/13000 Mesin pemasangan & meluruskan tiang tinggi, Model: HJZ-2100 Mesin pengelasan plasma tipe gantry

Seluruh 14M garis tiang cahaya di Thailand (Saengsuriya Industri)
