Potong ke panjang garis untuk tiang lampu, Model: CTL6x1600
Fitur eksklusif:
1.Depenggulung, perataan, pemotongan panjang,omenanam dan menumpukpadasatu baris.
2.Tipe otomatis, kontrol CNC panjang lembaran, kontrol CNC jumlah lembaran, pengungkapan otomatis dan sistem tumpukan otomatis.
3.Kecepatan produksi cepat.
4.Operator harus santai dan meminimalkan kontak dengan pelat baja, yang aman bagi personel.
专有特点:
Parameter teknis
Bahan:Q235, 厚度Max:6Mm, Min:2.5mm, kekuatan yield:235Mpa,
Rincian perangkat
1. Kereta pengangkut rol baja:液压上料小车
Di atas dan di bawah: Hidraulikmeningkatkan tekanan cairan
Bergerak horizontal: bermotor水平电动

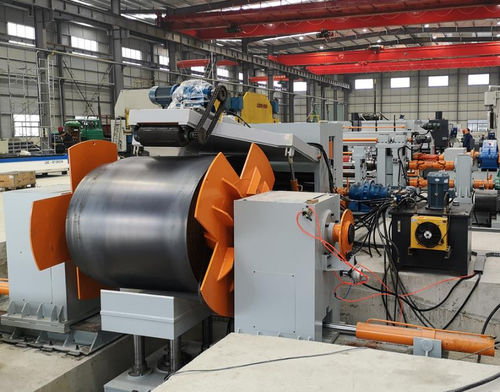

2. Decoiler tipe payung hidraulik dengan dua kepala:液压对顶式开卷机:
Termasuk: unit kiri dan kanan,
Membuka dan menutup: Hidraulik
Sepasang bingkai uncoiling yang didorong oleh silinder minyak, dapat menahan bahan kumparan.
Struktur: tubuh mesin, dasar geser, poros utama, baki pemuatan kerucut, silinder bergerak.
Fungsi utama: kumparan baja tetap untuk mewujudkan uncoiling pasif. Dilengkapi dengan satu set perangkat rem manual, yang dapat disesuaikan sesuai dengan ketegangan kumparan.Stroke lateral diselesaikan oleh tabung minyak bergerak dua sisiDua silinder di tengah dapat dipindahkan ke kiri dan kanan pada saat yang sama dengan menyesuaikan lebar kumparan.
termasuk:左右单元,
Buka dan tutup: tekanan cair
Oleh minyak 带动 一对开卷架,可固定卷材.
结构:机体,滑动基座,主轴,?? 形装料架,移动油??.
Fungsi utama: batang baja yang terikat, terpasang secara aktif. dilengkapi dengan satu set alat penghentian manual, dapat disesuaikan dengan gaya peregangan kawat. Perjalanan horizontal dapat disesuaikan dengan lebar bahan yang berbeda.
3.Peredam dan panduan hidraulik, perangkat kepala sekop hidraulik, perangkat mencubit
液压??头引头机构
Digunakan untuk mengoleskan wol dari material gulungan ke dalam traksi.dan bekerja dengan kepala striping untuk mengarahkan bahan ke roller traksi. Daya tarikan menarik bahan lembaran melalui dua roller nip, dan roller nip atas secara hidrolik diangkat dan diturunkan.
Struktur: bingkai timbal, rol timbal, roda gigi motor timbal, rantai, silinder angkat, pelat pendukung kepala sekop, panel teleskopik, silinder penggerak.
Fungsi utama: decoiling bantu, lead roller didorong oleh motor. membantu decoiler untuk membimbing kepala pelat ke papan sekop. kemudian dipimpin untuk memberi makan nip roller,plat sekop dapat diangkat dan diturunkan dan ditarik kembali dan majuSelama operasi normal, perangkat ini tidak akan bergabung dengan proses produksi.
Struktur pemasangan pinch: Terdiri dari dasar mesin, lengkungan, poros pemasangan slide, motor drive, dan silinder tekan ke bawah.
Fungsi utama: mengirim lembaran ke peralatan belakang, dan transmisi mengadopsi motor reducer cycloid dan kopling.kopling terputus, roller atas diangkat secara hidrolik, dan roller bawah didorong oleh bahan lembaran untuk berputar secara pasif.
4.Meja kerja penggulung tengah:Tengah-tengah
Perangkat ini digunakan untuk mendukung piring.
5. Perangkat panduan导引装置
Hal ini terdiri dari kerangka guild, pelat pesawat bergerak, perangkat penyesuaian panduan, roda miring vertikal.
Itu terdiri dari guideline, guideline, guideline, guideline, guideline, guideline.
6.Unit leveling:四重式校平机
Unit leveling tipe empat lapisan, hasil leveling yang lebih baik, tekanan pelepasan
Ini adalah peralatan inti dari jalur ini yang dibagi menjadi bagian daya dan bagian host.
Bagian daya terdiri dari pemegang daya, decelerator, motor yang dapat diatur kecepatan, kabinet listrik ((pengemudi motor), kopling, kasus distribusi daya, roda tali, tali, sendi universal dan rem, dll.
Bagian host terdiri dari pegangan bawah, bingkai, pegangan bawah poros, pegangan poros geser, roller leveling, bingkai pendukung atas, pegangan roda pendukung atas dan bawah, roda pendukung,perangkat pengangkat dan penekan listrik, disertai dengan 2 pcs mesin menekan, pompa pelumas manual.
Karakteristik mesin ini:
Ini mengadopsi kasus distribusi daya, setiap roller leveling terhubung dengan kopling silang universal, naik dan turun roller leveling keduanya aktif, kecepatan linier konsistensi,sehingga gesekan antara permukaan roller dan plat akan berkurang, yang dapat mendorong efisiensi leveling.
Ada dua set bantalan rol di kedua sisi poros penyeimbang, satu set bantalan mendorong pesawat digunakan untuk mengurangi gesekan dan mencegah aksial dari librating, yang dapat mendorong efisiensi.
Tiga kelompok roda pendukung dipasang pada mesin di mana bisa menyesuaikan atas dan bawah, depan dan belakang sisi.Hal ini digunakan untuk mendukung roller utama dan meningkatkan kekerasan roller dan efisiensi perataan cepatBantalan pada roda pendukung disegel yang dapat mencegah slag oksida masuk ke bantalan.
Mesin ini mengadopsi peralatan cacing dan batang cacing, torsi besar pada penyesuaian bipolar decelerating dan menekan, kekuatan menekan berat,bisa disesuaikan secara individual dan sinkron untuk mengangkat dan menekan ke bawah, dan atur penyesuaian mikro manual.
Rol leveling adalah pendinginan induksi frekuensi menengah, tingkat yang lebih dalam, yang dapat menghindari pembakaran bantalan ketika kekurangan minyak dan dapat memperpanjang umur mesin.
Mesin host leveling adalah mengadopsi pasokan minyak terpusat yang bisa beroperasi dengan mudah.
√ √ √ √ √ √ √ √ √ √ √
Oleh bagian pesawat, bagian kerja, bagian pendakian dan bagian penggerak utama.
机架部分,采用铁板 接结构,工作 部分、升降部分与机架部分有机结合在一起.
工作??部分由校平?? 和3对支承组成.
校平 采用 列不平行式,上排 能升降运动且能够相对下?? 倾斜,分别调整入口、出口的开口大小,达到理想的校平效果。校平 材料采用表面 硬。
升级部分的作用主要是提升上排校平??,调整校平?? 之间的压下量。本机电机通过减速机、?? 轮??杆传动丝?? 丝母达到升级上排?? 的目的。上排工作?? 安装在活动梁上,活动梁由四个丝杆进行升级。由两端升级电机实现入、出口不同开口尺寸的调整。
Bagian utama ditransmisikan oleh mesin listrik dengan frekuensi yang berubah.
Pada sisi bahan bakar mesin sekolah, 装有独立的,编码器气动压力测量装置,旋转编码器对送料定尺切切的尺寸进行检测并通过电气系统进行定尺控制.
校平机前面,装有对中装置,可以调节.
7. Mesin cukur:剪板机
Mesin penggunting adalah perangkat untuk memotong pelat baja yang diratakan di jalur produksi.
Struktur mesin dan deskripsi karakteristik: pengelasan pelat baja, kekuatan tinggi, kekakuan yang baik, pemegang alat hidraulik ke atas dan ke bawah, gerakan yang stabil dan cepat.Bilah bawah memiliki mekanisme penyetelan halus depan dan belakang, keseragaman celah tepi pisau baik, dan akurasi tegak lurus pemotongan tinggi. penyesuaian celah bilah nyaman dan cepat, sisi kiri dan kanan disinkronkan,dan nilai skala ditunjukkanBahan tekanan hidrolik stabil dan lembut, dan bantalan kaki tekanan terbuat dari bahan poliuretan, yang tidak merusak permukaan benda kerja.
Ada dukungan di belakang mesin penggunting.dan bagian yang dekat dengan mesin pemotong dapat diangkat dan diturunkan untuk menghindari tabrakan dengan pemegang alat mesin pemotongRoller digerakkan oleh motor listrik dan dapat mengangkut bahan lembaran yang dipotong ke depan.
剪板机后面有一个平台。该平台由两部分组成,靠近剪切机的部分可以升起,以避免钢板与剪板机刀片碰撞。该?? 由电机驱动,向前输送板料。
Perangkat makan dengan dua rol yang digerakkan oleh motor, dapat memberi makan piring ke depan.
送料装置由电机驱动两个,可向前传输钢板 送料装置由电机驱动两个 带, dapat ditransfer ke depan dari pelat baja
10.PSistem pengungkapan dan pengemasan otomatis terlambatOtomatis biaya danOtomatis堆?? 系统
Di sana.adalah meja pendukung dengantiga pneumatikSetelah pelat baja diangkut ke meja pembuangan oleh perangkat makan, perangkat mendorong akan mulai menyortir piring bersama-sama.。
11Sistem listrik:Sistem pengendalian listrik
Meja kontrol pusat.
12.Sistem hidraulik:液压系统
Stasiun tenaga hidrolik
Termasuk: stasiun hidrolik, katup, tangki minyak, sendi, pipa lunak, pipa keras dan sebagainya.
Opsi 1:Pos 8,9,10 = Sistem tumpukan otomatis
Opsi 2:Sistem pengulangan kumparan baja
13.Foto serupa:类似机器照片 (foto mesin serupa)
Unit leveling tipe empat lapisan, hasil leveling yang lebih baik, tekanan pelepasan
四重式校平机
PSistem pengungkapan dan pengemasan otomatis terlambat
Otomatis Substansi, Sistem
