CNC TANDEM HYDRAULIC PRESS BRAKE
Model: 2-WE67K-400/7000
Aplikasi: pembuatan tiang lampu dan tiang tinggi
| Fitur Teknis | |||
| 1 | Jenis | Banyakaku- Mesin Tandem Hidraulik CNC elektro - Synchro hidraulik | |
| 2 | Tenaga kerja | 2X400 Ton | |
| 3 | Panjang tabel | 2X7000 mm | |
| 4 | jarak antara frame | 5600 mm | |
| 5 | kedalaman tenggorokan | 950 mm | |
| 6 | Ketinggian terbuka | 970mm | |
| 7 | Stroke | 320mm | |
|
8 |
Bekerja Kecepatan |
Pengungkapan | 60mm/s |
| Bekerja | 7mm/s | ||
| Kembali | 60mm/s | ||
| 9 | Motor utama | 2x30kw | |
| 10 | Sistem CNC |
Jenis: DELEM DA53T Delem Co., Belanda 2 (Y1,Y2)+Sistem penobatan meja |
|
| 11 | Alat |
Lihat halaman berikutnya Tabeldenganmechasistem penobatan nikel |
|
| 12 | Segel dalam tabung | Jenis NOK atau SKF | |
| 13 | Komponen hidraulik | BOSCH-Rexroth, Jerman | |
| 14 | Pompa hidraulik | SUNNY (HYTEK)Amerika Serikatmerek yang dibuat di Cina | |
| 15 | Sensor tampilan Raster linier | FAGAR, Spanyol | |
| 16 | Elemen listrik utama di lemari | Schneider,FrancMerek | |
| 17 | berat badan | 2x50000 kg | |
| 18 | Ukuran keseluruhan ((mm) LxWxH |
2x7200x2710x5696 Ketinggian dari lantai: 4500 Panjang total dengan sistem peluncuran samping: 17500 Lebar total dengan dukungan depan:4040 |
|
| 19 | Kemasan: | Mesin akan dibongkar selama transportasi. | |
Rincian alat rem pers
| Dengan 1 |
Satu setup pemegang alat, ketebalan adalah 18mm cocok untuk tiang jalan. L=14Meter |
|
| Opsi 1 |
satu alat yang disiapkan, untuk tiang jalanan segi delapan, Min. 60mm OD tiang lampu tipe kerucut segi delapan L=14Meter |
|
| Opsi 2 |
Satu set multi V bawah mati, untuk jalan Octagonal tiang dan tiang tiang tinggi 150x150 14 Meter |
|
| Opsi3 |
Alat tiang kerucut tingkat kerucut ganda Tingkat kerucut 11/1000 (diameter 60 ~ 236), 13/1000 (diameter 60 ~ 268), ketebalan tiang: 3 ~ 4mm 7 kali bentuk jenis alat kerucut Cocok untuk tiang kerucut ttotal panjang cetakan 16meter, jenis bagian,
|
|
| dengan4 | Dukungan alat kerucut di kedua sisi atas pemegang, 6,5m, untuk sisi besar alat atas |
| Opsi5 | Jenis dorongan Sistem pengungkapan sisi tiang ringan | |
| Opsi6 |
Fungsi diagnostik jarak jauh. TPemasok mesin dapat membantu pelanggan dalam diagnosis kesalahan jarak jauh dan penyesuaian parameter jarak jauh. |
|
| Opsi7 |
Sistem lentur otomatis tiang cahaya Termasuk: A.Trolley pemegang pelat baja B.Crane pengisian C.Rol sisi pelat baja dan rak penahan D.Sistem pemasangan piring CNC E.Perangkat posisi samping F.Perpanjangan sistem peluncuran sisi G.Sistem pembuangan sisi tiang dan rak penyimpanan |
|
| Opsi8 | suku cadang (untuk 400 model ton) |
Kinerja Utama:
Jadi ia memiliki kekuatan tinggi dan kekakuan yang baik
Rem Pencet Mengadopsi katup proporsional listrik-hidraulik untuk memastikan sinkronisasi kedua silinder.Katup proporsional dibuat oleh perusahaan BOSCH-Rexroth dengan kinerja yang sangat baik seperti gesekan kecil antara pasangan aksi mekanik, penguat elektronik halus dan magnet listrik dengan kekuatan kontrol yang tinggi dan tindakan terus menerus.Ada dua tampilan raster di kedua sisi mesin untuk mendapatkan sinyal dari posisi ram terus menerus dan umpan balik sinyal ke sistem kontrol, maka sistem kontrol akan mengontrol katup listrik-hidraulik untuk membuat dua silinder sinkronisasi pada satu mesin.
Jika perlu dua unit bekerja sama, hanya perlu memutar saklar ke posisi sinkronisasi pada panel kontrol unit utama.Kedua unit sinyal posisi akan dikirim ke sistem kontrol CNC (sistem Delem), dan sinyal output dari sistem CNC akan dikirim ke katup proporsional dan katup praisi.kecepatan menekan dan kecepatan kembali untuk menjaga dua unit sinkronisasi dengan presisi tinggi

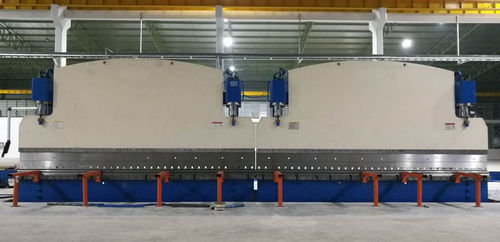

| Bagian depan mesin |
|
|
| Side mesin |
|
|
| Side sistem pengungkapan |
 |
