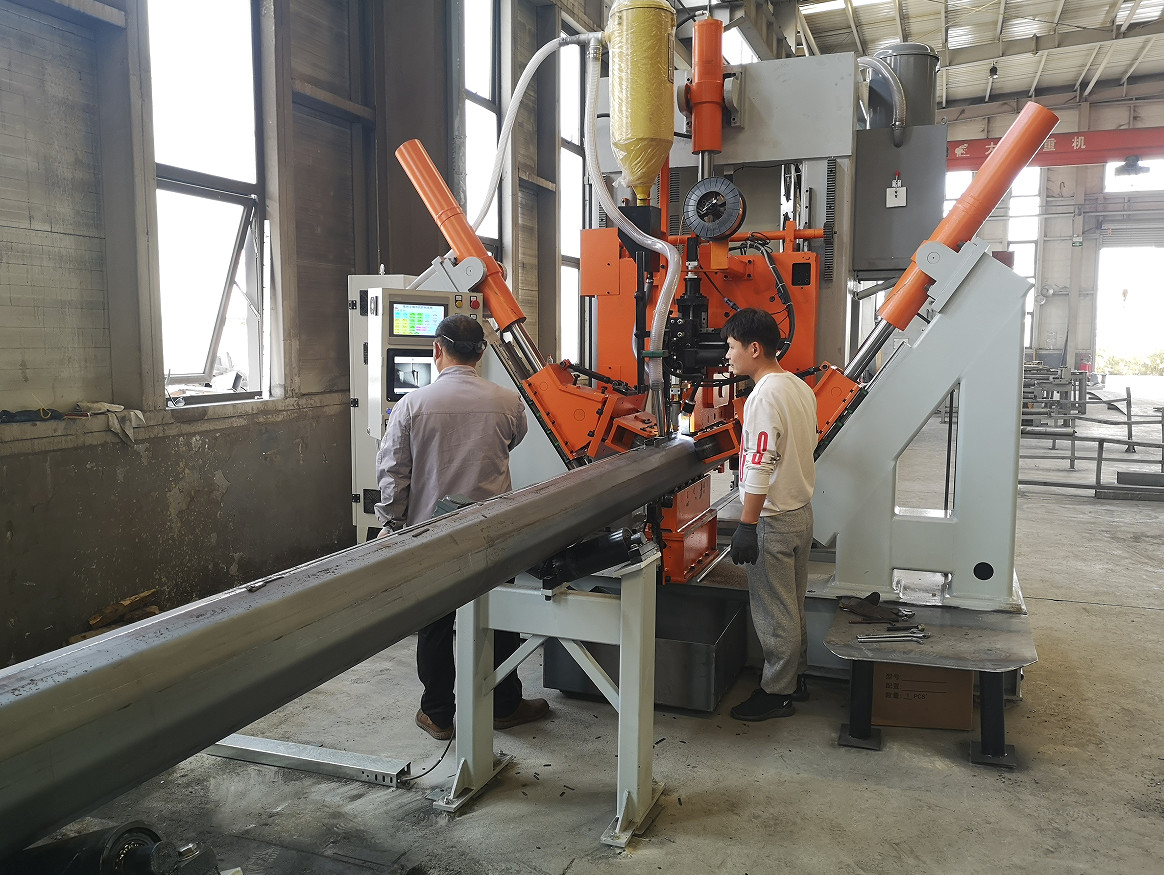

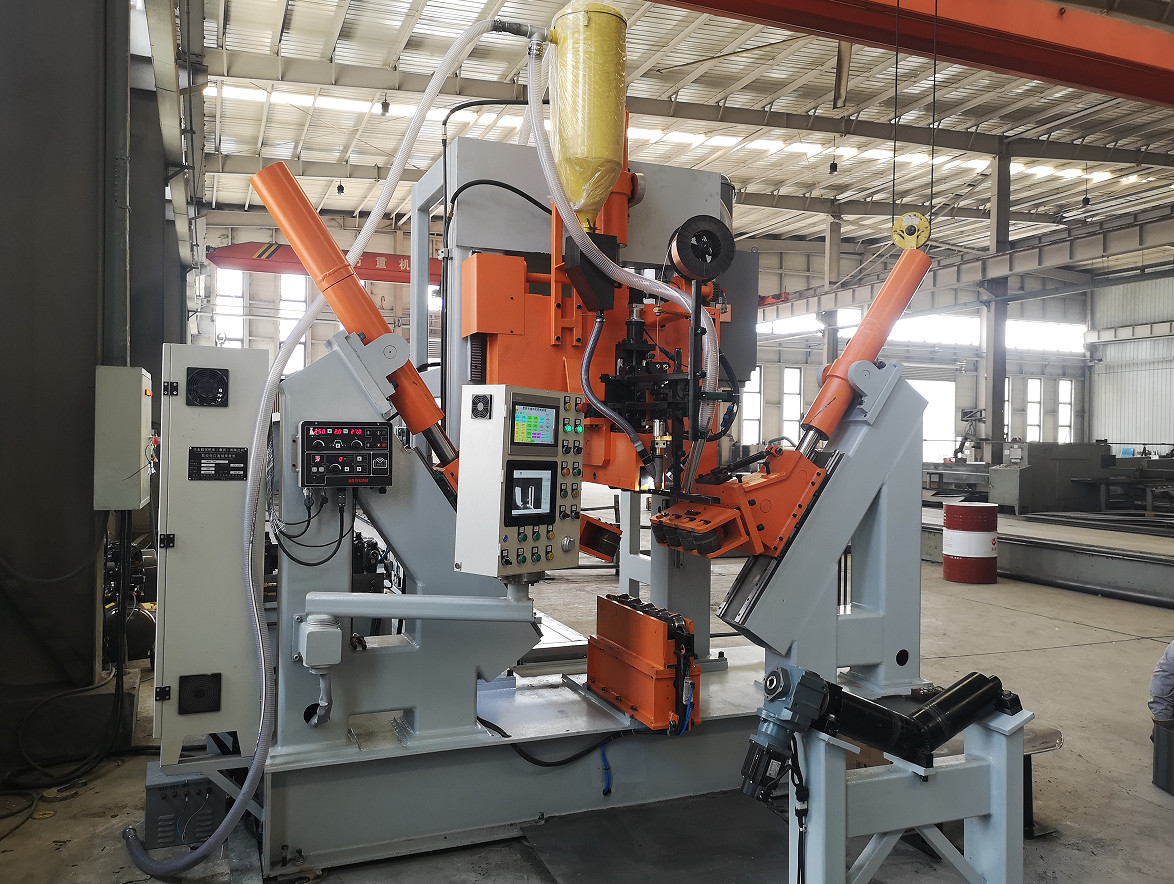

HM800 tiang lampu/mast tinggi Mesin pengelasan/mesin tiang lampu

CNC POLE SHUT- Mesin las,

Model :HM800/ 12000, HM800/ 13000, HM800/ 14000,

Jenis rol

Dirancang khusus untuk tiang lampu jalanan normal, monopole, tiang tiang tinggi, tiang komunikasi 5G.

Jangkauan diameter:60 ~ 800mm, Ketebalan: 3 ~ 12mm

Mesin pengelasan busur tunggal tunggal kawat terendam busur standar

Lingkup aplikasi: cocok untuk pengelasan penutupan otomatis longitudinal tiang panjang menengah, seperti tiang 5G, monopole, tiang tinggi tiang dan tiang lampu jalan biasa

Mesin ini biasanya cocok untuk pengelasan kutub poligonal dan kerucut ukuran sedang, terutama cocok untuk kutub yang hanya memiliki satu atau dua jahitan.Trolley dilengkapi dengan motor kecepatan diaturSilinder hidrolik membuat roda tekanan mengencangkan tiang dan las pada saat yang sama.

Fitur eksklusif:

• Pengaturan otomatis CNC,Sistem CNC, dengan perubahan diameter tiang, secara otomatis menyesuaikan tekanan, secara otomatis menyesuaikan posisi kaki penekan, secara otomatis mencocokkan kecepatan makan dan posisi,menjaga jahitan las selalu dalam keadaan tertutup, untuk memastikan pengelasan lancar.

• Berdasarkan kualifikasi proses sebelumnya, setelah pengelasan, tidak ada torsi pengelasan tiang,dan tidak ada kebutuhan untuk personil untuk mengikis dan memutar batang di bagian belakang mesin untuk pusat las.
• tiang penggerak dikendalikan dengan konversi frekuensi, dengan fungsi stop rem listrik untuk memastikan stabilitas pengelasan kepala dan ekor,sistem ini dapat pengelasan tiang dari ujung kecil ke ujung bawah luas penuh dan hampir tidak ada panjang kiri dari pengelasanDengan cara ini mengurangi kerja manual dari proses berikutnya.
• Jumlah roller clamping adalah 3 set, keuntungannya adalah mengurangi tekanan roller ke permukaan tiang, dan mengurangi goresan di permukaan.kutub poligonal dan kutub kerucut. Itu bisa sama diameter atau kerucut.
• Trolley jenis mendorong dengan motorisasi cepat kembali fungsi, tidak perlu operator untuk mendorong kembali secara manual dan mengurangi intensitas kerja operator.
• Trolley dorong belakang dengan perangkat penjepit pneumatik, itu sederhana dan cepat dibandingkan dengan penjepit manual.
• Fungsi las busur tenggelam
• Sisi pengungkapan adalah tipe roller, yang nyaman untuk memuat dan mengunggah, dan kondusif untuk mewujudkan otomatisasi bahan hulu dan hilir.Pemuatan dan pengungkapan dapat di sisi yang sama untuk membuat operator menghindari gerakan jarak jauhOperator hanya perlu bekerja di posisi mesin tuan rumah, yang sangat mengurangi intensitas kerja.
• Dengan perangkat pengarahan tiang belakang, dapat disesuaikan secara adaptif. Dalam operasi praktis, posisi jahitan las jarang disesuaikan, yang mengurangi intensitas kerja operator.
• Melalui kamera yang dipasang di kepala mesin, jahitan las tercermin pada layar panel kontrol utama, membuat pelacakan jahitan las sederhana dan mudah,dan mengurangi intensitas kerja operator untuk pemantauan pengelasan..Tekanan minyak yang dikembangkan sendiri dan sistem CNC, membuat kutub las bulat dan deformasi kecil
• Operator: 1 orang.
• Pengungkapan roller rack,5 set ((cocok untuk tiang 12,14m)
• Menurut tata letak bengkel pembeli, mesin dengan arah kerja yang berbeda dapat disediakan
• Untuk persyaratan khusus pelanggan, mesin dapat dirancang khusus dan diproduksi untuk memenuhi kutub yang berbeda di seluruh dunia

Posisi opsi

16.1

Mesin yang terhubung ke internet di bengkel pengguna

Hal ini dapat memberikan data manajemen produksi: daya pada waktu, waktu pengelasan, waktu pemotongan, waktu non-pengelasan, jumlah produksi, dll

Fungsi diagnosis jarak jauh.pemasok mesin dapat membantu pelanggan dalam diagnosis kesalahan jarak jauh dan penyesuaian parameter jarak jauh.

16.2Sistem pemuatan dan pengungkapan tiang lampu jalan:

Di sisi kiri mesin, ada rak penyimpanan, yang dapat menyimpan 20 ~ 30 tiang (jumlahnya bervariasi sesuai dengan ukuran tiang).dan tiang lampu jalanan akan dilepaskan untuk melepaskan pada rak penyimpanan yang di sisi kanan mesin, dapat menyimpan 20 tiang (jumlah bervariasi tergantung pada ukuran tiang)

16.3 suku cadang,menurutyangdaftar

Mesin terdiri dari bagian-bagian berikut:

Meja kerja panjang untuk menggerakkan troli
Bingkai gantri utama
Sistem penggerak troli
Pengungkapan rol, 5 set ((cocok untuk tiang 13m)
Bagian pengikat hidraulik ((Termasuk rol pengikat, cocok untuk tiang ukuran menengah)
Sistem pengelasan busur tenggelam, dengan sistem pakan kawat
Sistem pemulihan fluks
Sistem hidraulik
Sistem kontrol

Rol pengikat, sesuai dengan persyaratan tiang pelanggan.

Dengan:

Satu set cocok untuk tiang tinggi monopole, cetakan tiang 5G.

1 set yang cocok untuk tiang lampu jalan biasa,diameter minimal 60mm ((balok bulat dan tiang kerucut)

1 set yang cocok untuk tiang lampu jalan biasa, diameter minimal 60mm ((balok segi delapan)

1 set alat pengikat belakang yang cocok untuk tiang lampu jalanan biasa (Termasuk alat kecil).,cocok untuk tiang dengan panjang yang sangat pendek, seperti lengan panjang 1 ~ 2 meter)
