Mesin Pemotong Panjang Pole Ringan Q235A Pemotongan dan Pemotongan Ke Panjang

Potong ke panjang garis untuk tiang cahaya Model CTLA8x1800

(Tipe sepenuhnya otomatis, 4 lapisan leveling)

Parameter teknis

• Ketebalan material:3mm-8mm untuk Q235A (Q345=6mm,) baja ringan yang digulung panas, ((ST52=6mm)
• Lebar material:800-1800mm
• Berat kumparan baja:Max 30 ton
• Diameter dalaman kumparan baja:Φ508mm-Φ760mm
• Kecepatan leveling:5-15m/menit
• Jumlah rol leveling: 13
• Diameter rol penggaris: 144mm
• Jarak roller leveling: 150mm
• Bahan rol penggaris: GCr15
• Kekerasan roller leveling: HRC55-58
• Perangkat roller pendukung: 3 unit
• Diameter rol pendukung: 150mm
• Kisaran panjang untuk skala:2000-12000mm sesuai persyaratan
• Toleransi panjang pemotongan: ± 15 mm (dasar pada pelat panjang 8 m)
• Kekuatan mesin penggaris utama: 45kw, 960RPM
• Kapasitas mesin cukur: 8mmx2500mm
• Sudut rotasi mesin cukur: Maks. 1,5 derajat.
• Double edge dan taper Kecepatan pemotongan 15 m/min.
• Kekuatan motor utama untuk memotong 11kw
• Kecepatan Dolly bergerak: 15m/menit,teratur
• Bahan pisau pemotong: H13k
• Diameter pisau pemotong: 310 mm
• Diameter gulungan pencincin: 310mm
• Max. lebar dalam unit pemotong ganda: 1800mm
• Max. lebar dalam unit pemotong kerucut: 2400mm
• luas area untuk mesin:sekitar 7000mm

Karakteristik paten:

Tipe sepenuhnya otomatis, jika mendapat lebar yang tepat untuk tiang, panjang CNC dikendalikan, taper cutting dengan otomatisasi, taper plat pengunggahan dan menumpuk sistem otomatis.

Dengan dua jenis pisau ganda scrape tepi pemotong unit dan unit pemotong kerucut.

(Catatan: sistem tumpukan otomatis untuk pelat kurang dari 6 mm, pelat tiang ringan)

Aplikasi:

Hal ini untuk material tiang cahaya uncoiling, leveling, memotong, mengikis tepi pemotongan dan proses pemotongan kerucut, untuk mendapatkan satu sisi lebar kecil, satu sisi lebar besar pelat baja.

Rincian perangkat

1. baja kumparan loading dolly mobil

Di atas dan di bawah: Hidraulik

Bergerak horizontal: bermotor

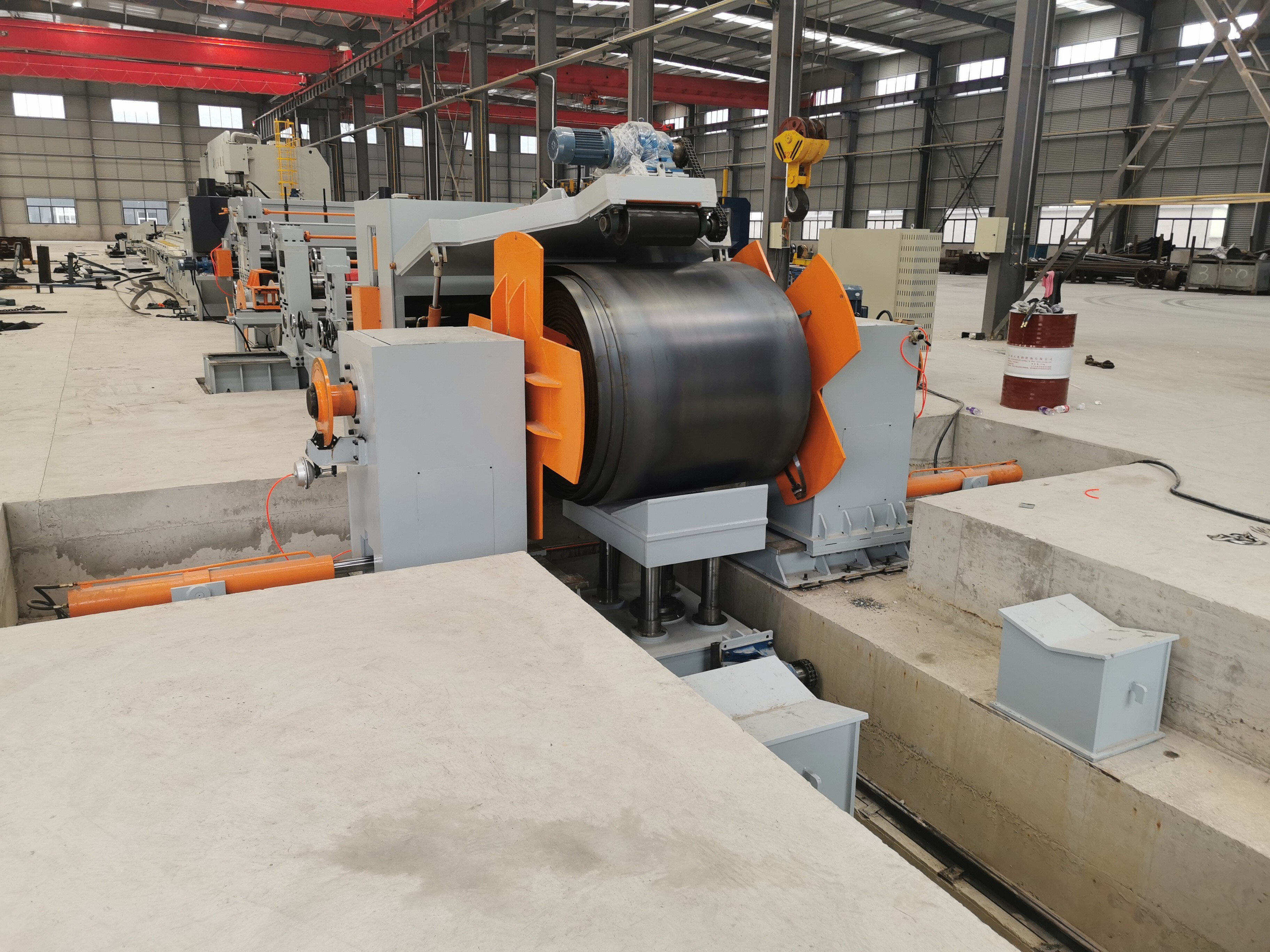

2. Decoiler tipe payung hidraulik dengan dua kepala:

Termasuk: unit kiri dan kanan,

dengan rem yang memberikan tegangan putaran poros.

Membuka dan menutup: Hidraulik

3. penekanan dan penuntun hidraulik, perangkat kepala sekop hidraulik, perangkat mencubit

Hal ini terdiri dari rangka, penekanan hidrolik dan perangkat panduan, perangkat kepala sekop hidrolik, pelengkap roller dan sistem driver motor, dll.

• Perangkat penekan dan panduan hidrolik:

Hal ini terdiri dari penekanan hidraulik dan lengan panduan, penekanan dan roda panduan, gearbox,motor, dll.

• Perangkat kepala sekop hidrolik:

Ini terdiri dari alat kontraksi pelat sekop hidrolik, pelat pengeluaran, perangkat hidrolik, dll.

• Perangkat pemencet hidrolik

Hal ini terdiri dari slide, 2 roller jepit, perangkat jepit hidrolik, rangka, dll.

• Bagian daya dari perangkat penjepit hidrolik

Ini terdiri dari motor AC, kotak gigi, sekelompok spindle dan menghubungkan, bantalan bantalan, satu sendi universal, dll.

4. Meja kerja penggulung tengah

5. Perangkat panduan

Hal ini terdiri dari kerangka guild, pelat pesawat bergerak, perangkat penyesuaian panduan, roda miring vertikal.

6. Satuan leveling: ((empat lapisan jenis)

Ini adalah peralatan inti dari jalur ini yang dibagi menjadi bagian daya dan bagian host.

Bagian daya terdiri dari pemegang daya, decelerator, AC kecepatan motor diatur, AC kabinet listrik ((AC driver frekuensi motor), kopling, power distributing case, roda tali, tali,sendi universal dan rem YWZ, dll.

Bagian host terdiri dari pegangan bawah, bingkai, pegangan bawah poros, pegangan poros geser, roller leveling, bingkai pendukung atas, pegangan roda pendukung atas dan bawah, roda pendukung,perangkat pengangkat dan penekan listrik, disertai dengan 2 pcs mesin menekan, pompa pelumas manual.

Karakteristik mesin ini:

Ini mengadopsi kasus distribusi daya, setiap roller leveling terhubung dengan kopling silang universal, naik dan turun roller leveling keduanya aktif, kecepatan linier konsistensi,sehingga gesekan antara permukaan roller dan plat akan berkurang, yang dapat mendorong efisiensi leveling.

Ada dua set bantalan rol di kedua sisi poros penyeimbang, satu set bantalan mendorong pesawat digunakan untuk mengurangi gesekan dan mencegah aksial dari librating, yang dapat mendorong efisiensi.

Dua kelompok roda pendukung dipasang pada mesin di mana bisa menyesuaikan atas dan bawah, depan dan belakang sisi.Hal ini digunakan untuk mendukung roller utama dan meningkatkan kekerasan roller dan efisiensi perataan cepatBantalan pada roda pendukung disegel yang dapat mencegah slag oksida masuk ke bantalan.

Mesin ini mengadopsi peralatan cacing dan batang cacing, torsi besar pada penyesuaian bipolar decelerating dan menekan, kekuatan menekan berat,bisa disesuaikan secara individual dan sinkron untuk mengangkat dan menekan ke bawah, dan atur penyesuaian mikro manual.

Rol leveling adalah pendinginan induksi frekuensi menengah, tingkat yang lebih dalam, yang dapat menghindari pembakaran bantalan ketika kekurangan minyak dan dapat memperpanjang umur mesin.

Mesin penyeimbang tuan rumah mengadopsi pasokan minyak terpusat yang bisa beroperasi dengan mudah. komponen utama bergetar oleh vibrator canggih di rumah yang bisa menghancurkan tekanan dan mengurangi lentur.Motor adalah arus searah motor kecepatan diatur,mengiringi pelat inti Eurotherm yang dapat mengurangi waktu mengangkat dan pengereman ((dua pertiga waktu pengereman lebih pendek dari yang biasa) dan efisiensi leveling cepat.

7. Mesin pemotong tipe berputar:

Termasuk:Sisir balok ayunan hidrolik Q12Y-6*2000.

Gunting dapat diputar 3 derajat agar cocok untuk pemotongan pelat tiang ringan.

Setelah dicukur, pelat akan paralelogram, dengan cara ini mengurangi limbah material dan mudah untuk proses berikutnya dari tiang cahaya membuat

8. tiang panjang meja pendukung + dolly, dengan perangkat otomatisasi:

Ada dolly di bagian depan unit pemotong tepi ganda.Dengan mengubah posisi stopper pada dolly untuk mengontrol ukuran piring persegi panjang .

Dolly dengan pengemudi bermotor, dapat bergerak ke posisi yang tepat di atas meja sesuai dengan panjang pelat tiang.

Rol meja dengan penggerak bermotor, ketika roller terjun dengan motor, pelat dapat bergerak ke unit pemotong dan tidak perlu mendorong pelat secara manual.dapat didorong oleh motor dan sistem rantai, juga dapat memindahkan piring secara manual untuk menyesuaikan piring.

Baik pada dolly dan di unit pemotong tepi depan, ada perangkat pneumatik untuk mendorong plat untuk berhenti untuk mendapatkan dimensi yang tepat dari plat persegi panjang.

9Perangkat yang mengangkat piring.

Perangkat ini terdiri dari dua silinder pneumatik, dan dapat dipindahkan ke lokasi yang berbeda sesuai dengan panjang pelat.

Ketika pelat mencapai bagian depan unit pemotong, pelat akan dihentikan, perangkat ini akan mengangkat pelat, sehingga dolly dapat menggenggam dan memindahkan pelat.

• Unit pemotong tepi ganda.

Mesin pemotong tepi ganda didasarkan pada prinsip penggunting rolling untuk memotong lembaran baja.

Hal ini untuk memotong tepi goresan plat baja digulung panas untuk mendapatkan lebar yang tepat untuk tiang lampu.

Termasuk: dua pasang penggeli, motor, kotak gigi, empat bilah

Ke atas dan ke bawah dua roller jenis sekrup, dengan 2 pasang pisau pemotong.

roller jenis sekrup mudah untuk menyesuaikan pisau pemotong ke posisi apa pun untuk memotong setiap ukuran piring.

11. Meja pengangkut panjang kutub + dolly, dengan perangkat otomatisasi:

Ada dolly di bagian depan unit pemotong. untuk mengontrol tingkat pemotongan kerucut. dengan mengubah posisi stopper pada dolly untuk mengontrol tingkat pemotongan kerucut.

Dolly dengan pengemudi bermotor, bisa bergerak ke posisi yang tepat di atas meja sesuai dengan panjang pelat tiang dan mengeklam pelat untuk mendapatkan arah bergerak pelat yang benar.

Rol meja dengan penggerak bermotor, ketika roller terjun dengan motor, pelat dapat bergerak ke unit pemotong dan tidak perlu mendorong pelat secara manual.dapat didorong oleh motor dan sistem rantai, juga dapat memindahkan piring secara manual untuk menyesuaikan piring.

Baik pada dolly dan di unit pemotong kerucut depan, ada perangkat pneumatik untuk menekan plat untuk berhenti untuk mendapatkan sudut pemotongan kerucut yang tepat.

12Perangkat yang mengangkat piring.

Perangkat ini terdiri dari dua silinder pneumatik, dan dapat dipindahkan ke lokasi yang berbeda sesuai dengan panjang pelat.

Ketika pelat mencapai bagian depan unit pemotong, pelat akan dihentikan, perangkat ini akan mengangkat pelat, sehingga dolly dapat menggenggam dan memindahkan pelat.

13Unit pemotong kerucut

Mesin pemotong kerucut didasarkan pada prinsip gunting gunting untuk memotong lembaran baja dan mendapatkan pelat trapezium dengan tingkat kerucut tertentu.

Termasuk: dua pasang penggeli, motor, gearbox, penggeli atas dan bawah, dua bilah,

Ke atas dan ke bawah dua roller jenis sekrup, dengan satu pasang pisau pemotong.

roller jenis sekrup mudah untuk menyesuaikan pisau pemotong ke posisi apa pun untuk memotong setiap ukuran piring.

14. Tabel pendukung jenis bola untuk pelat kerucut selesai

15. Sistem pengungkapan dan tumpukan plat kerucut otomatis

Ada dua rol pemencetan pneumatik. Rol pemencetan bawah adalah dengan mengemudi bermotor, ketika roller terjun dengan motor, pelat kerucut dapat bergerak jauh dari unit pemotong.Ketika piring berhenti bergerak, roller atas akan naik dan memberikan ruang untuk melepaskan piring.

Di bawah meja, ini adalah 12 unit pneumatic unloading device. Mereka bisa naik dari tengah meja, maka dua potongan pelat kerucut akan meluncur ke kedua sisi menumpuk berdiri.

16Sistem listrik:

Meja kontrol pusat.

Untuk pemotongan tepi ganda dan pemotongan kerucut, juga PLC, inverter driver AC memiliki fitur respon cepat dan aktivitas yang baik,yang dapat secara efektif mengontrol kecepatan berlari dolly.

17 Sistem hidrolik:

Daya hidrolik 25L/menit

Termasuk:stasiun hidrolik, katup, tangki minyak, sendi, pipa lunak, pipa keras, dll.

18Sistem pneumatik:

Untuk dolly dan kopling meja, alat angkat piring, alat peluncuran piring dll.

19.Opsinya:

Unit leveling tambahan setelah memotong kerucut.

Lepaskan ketegangan dari pelat baja, dan mudah untuk proses berikutnya.

(unit ini cocok untuk ketebalan kurang dari 6mm pelat untuk tiang lampu jalan)

20. Opsi: Plat offline sistem

(Setelah pelat dipotong ke panjang, sistem dapat memindahkan pelat ke sisi mesin.)
