Tiang Lampu Shut-Welding Machine
Created with Pixso.

Model HM800-14000 Light Pole Shut-Welding Machine Untuk Monopole Tiang Tinggi

Model HM800-14000 Light Pole Shut-Welding Machine Untuk Monopole Tiang Tinggi

Brand Name: CMC
Model Number: HM800/14000
MOQ: 1 Set
harga: according to the machine requirement
Payment Terms: T/T, L/C
Supply Ability: Sesuai dengan kebutuhan pelanggan
Detail Information
Tempat asal:
Wuxi, Cina
Jaminan:
1 tahun
Jenis:
Bulat, Poligonal
Warna:
Disesuaikan
Bentuk:
Kerucut, Poligonal, segi delapan
Penggunaan:
Pengelasan Pipa
Kemasan rincian:
pembongkaran, telanjang, cocok untuk pengiriman kontainer
Menyediakan kemampuan:
Sesuai dengan kebutuhan pelanggan
Menyoroti:

Mesin Tiang Lampu 12000mm

,

Mesin Tiang Cahaya 5

Product Description

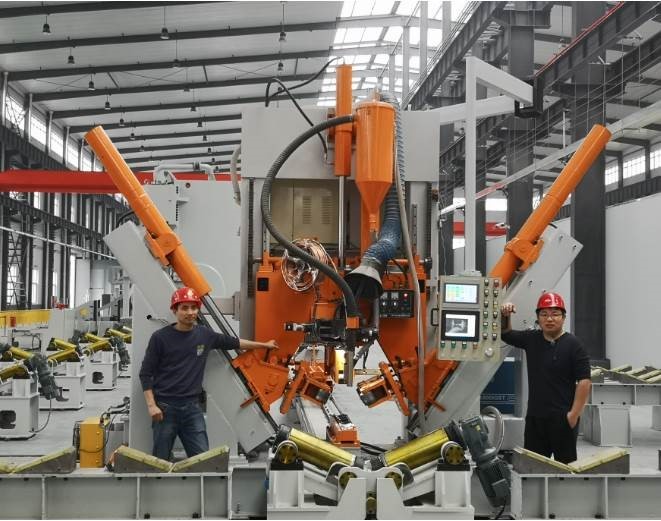

(HIGH MAST) POLE SHUT-WELDING MACHINE (Mesin pengelasan dengan tiang tinggi)

MODEL: HM800/14000/Selap busur tenggelam







Jenis Roller Meja Pengungkapan

Dirancang khusus untuk monopole, tiang tiang tinggi, tiang komunikasi 5G,dan tiang lampu jalan biasa



Jangkauan diameter:200~800mm, Ketebalan:4~12mm, Panjang:14000mm



Pilihan rentang diameter:60~800mm, Ketebalan:3~12mm, Panjang:14000mm



Mesin pengelasan busur tunggal tunggal kawat terendam busur standar





Lingkup penerapan:cocok untuk pengelasan penutupan otomatis longitudinal tiang panjang menengah, seperti tiang 5G, monopole, tiang tinggi tiang dan tiang lampu jalan biasa



Mesin ini biasanya cocok untuk pengelasan kutub poligonal dan kerucut ukuran menengah, terutama cocok untuk kutub yang hanya memiliki satu jahitan.Trolley dilengkapi dengan motor kecepatan diaturSilinder hidrolik membuat roda tekanan mengencangkan tiang dan las pada saat yang sama.



Fitur eksklusif:



1. penyesuaian otomatis CNC, sistem CNC, dengan perubahan diameter tiang, secara otomatis menyesuaikan tekanan, secara otomatis menyesuaikan posisi kaki penekan,secara otomatis mencocokkan kecepatan makan dan posisi, menjaga jahitan pengelasan selalu dalam keadaan tertutup, untuk memastikan pengelasan yang lancar.



2Berdasarkan kualifikasi proses sebelumnya, setelah pengelasan, tidak ada torsi pengelasan tiang,dan tidak ada kebutuhan untuk personil untuk mengikis dan memutar batang di bagian belakang mesin untuk pusat las.



3tiang penggerak dikendalikan dengan konversi frekuensi, dengan fungsi berhenti rem listrik untuk memastikan stabilitas pengelasan kepala dan ekor,sistem ini dapat pengelasan tiang dari ujung kecil ke ujung bawah luas penuh dan hampir tidak ada panjang kiri dari pengelasanDengan cara ini mengurangi kerja manual dari proses berikutnya.



4.Jumlah roller clamping adalah 3 set, keuntungan adalah mengurangi tekanan roller ke permukaan tiang, dan mengurangi goresan di permukaan.,kutub poligonal dan kutub kerucut. dapat sama diameter atau kerucut.



5Trolley jenis mendorong dengan motorisasi cepat kembali fungsi, tidak perlu operator untuk mendorong kembali secara manual dan mengurangi intensitas kerja operator.



6.The belakang dorong trolly dengan perangkat penjepit pneumatik, Ini ¢s sederhana dan cepat dibandingkan dengan penjepit manual.



7Fungsi pengelasan busur tenggelam



8Sisi pengungkapan adalah tipe roller, yang nyaman untuk memuat dan mengunggah, dan kondusif untuk mewujudkan otomatisasi bahan hulu dan hilir.Pemuatan dan pengungkapan dapat di sisi yang sama untuk membuat operator menghindari gerakan jarak jauhOperator hanya perlu bekerja di posisi mesin tuan rumah, yang sangat mengurangi intensitas kerja.



9.Dengan perangkat pengarahan tiang belakang, dapat disesuaikan secara adaptif. Dalam operasi praktis, posisi jahitan las jarang disesuaikan, yang mengurangi intensitas kerja operator.



10Melalui kamera yang dipasang di kepala mesin, jahitan las tercermin pada layar panel kontrol utama, membuat pelacakan jahitan las sederhana dan mudah,dan mengurangi intensitas kerja operator untuk pemantauan pengelasan..



11Tekanan minyak yang dikembangkan sendiri dan sistem CNC, membuat kutub las bulat dan deformasi kecil.



12.Operator: 1 orang.

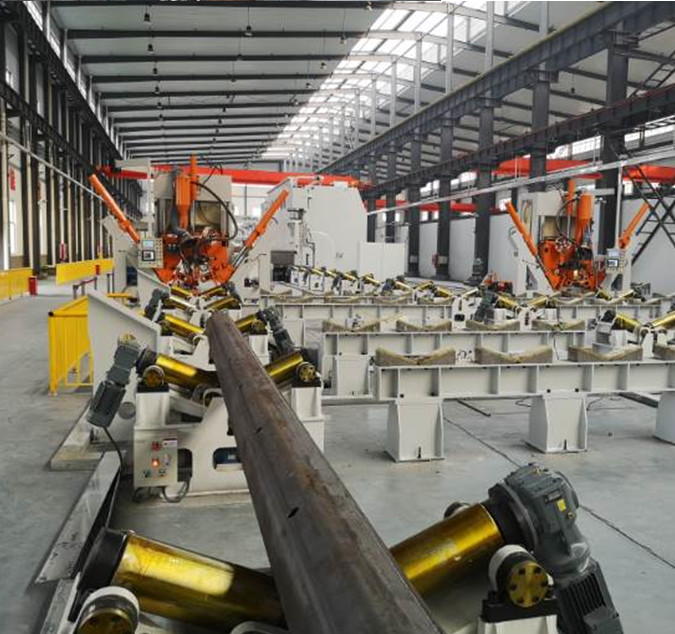

13.Unloading roller rack,5 set ((cocok untuk tiang 12,14m)



14Menurut tata letak bengkel pembeli, mesin dengan arah kerja yang berbeda dapat disediakan



15Untuk kebutuhan khusus pelanggan, mesin dapat dirancang khusus dan diproduksi untuk memenuhi kutub yang berbeda di seluruh dunia



16Opsi: Sistem pembekuan blok tembaga, (Perangkat ini berada di dalam tiang cahaya untuk meningkatkan tingkat penetrasi pengelasan) Dengan 2 set blok tembaga cocok untuk kutub kerucut dan oktagonal



17Opsi: Rol pengikat yang cocok untuk tiang lampu jalanan normal, rentang diameter diperluas menjadi: 60 ~ 800mm





Mesin terdiri dari bagian-bagian berikut:

1. Meja kerja panjang untuk menggerakkan troli

2Bingkai gantry utama.

3Sistem penggerak troli

4.Unloading roller rack,5 set ((cocok untuk tiang 12,14m)

5.Termasuk rol pengikat, cocok untuk tiang ukuran menengah)

6.Sistem pengelasan busur tenggelam, dengan sistem pemasangan kawat

7Sistem pemulihan fluks

8Sistem hidraulik

9Sistem kontrol.

10Rol pengikat, sesuai dengan persyaratan tiang pelanggan.

Dengan 1 set yang cocok untuk monopole mast tinggi, cetakan tiang 5G.

Opsional: 1 set cocok untuk tiang lampu jalan normal,diameter minimum 60mm ((balok bulat dan tiang kerucut)

Opsional: 1 set yang cocok untuk tiang lampu jalan normal, diameter minimal 60mm ((pole oktagonal)

Opsional: Satu set perangkat penjepit belakang yang cocok untuk tiang lampu jalan biasa (Termasuk alat kecil, cocok untuk tiang dengan panjang yang sangat pendek, seperti lengan panjang 1 ~ 2 meter)

11Opsi: Sistem pembekuan blok tembaga, (Perangkat ini berada di dalam tiang cahaya untuk meningkatkan tingkat penetrasi pengelasan) Dengan 2 set blok tembaga cocok untuk kutub kerucut dan oktagonal





Spesifikasi

Parameter teknis
1 Diameter tiang

200-800 mm

pilihan:60~800mm

2 Panjang maksimum tiang 14000 mm
3 Ketebalan tiang

4~12mm, Q235, Q345

Opsi: tiang lampu jalan normal, ketebalan minimum:3mm

4 Jumlah kaki penyangkut 3 set
5 Kekuatan motor pompa minyak 4+4 KW
6 Daya motor bergerak 4KW, Kecepatan diatur
7 Tekanan penekanan vertikal 800 mm
8 Ketinggian operasi Jarak dari sudut bawah tiang ke tanah:750mm
9 Mesin las

1000A

Pengelasan busur tenggelam

Konfigurasi standar: Single arc single wire, 1000A

10 Diameter kawat las Diameter kawat pengelasan tergantung pada ketebalan tiang.
11 Kecepatan las

0.8 ~ 3m/min diatur tanpa langkah

Catatan: ketebalan yang berbeda, kecepatan yang berbeda)

12 Tingkat penetrasi las 80 persen
13 Komponen listrik Schneider (Perancis)
14 Sistem CNC PLC Siemens (Jerman)
15 Merek mesin las HUAYUAN
16 Berat badan 12 ton
17 Dimensi

31000x3800x4500 mm

(LXWXH)

18

Opsi



Sistem pembekuan blok tembaga, (Perangkat ini berada di dalam tiang cahaya untuk meningkatkan tingkat penetrasi las) Dengan 2 set blok tembaga set untuk kutub kerucut dan oktagonal
19 Opsi

Opsional: 1 set cocok untuk tiang lampu jalan normal,diameter minimum 60mm ((balok bulat dan tiang kerucut)

Opsional: 1 set yang cocok untuk tiang lampu jalan normal, diameter minimal 60mm ((pole oktagonal)

Opsional: Satu set perangkat penjepit belakang yang cocok untuk tiang lampu jalan biasa (Termasuk alat kecil, cocok untuk tiang dengan panjang yang sangat pendek, seperti lengan panjang 1 ~ 2 meter)
