Tiga Gelombang 2,5mm Pagar Pembatas Mesin Roll Forming

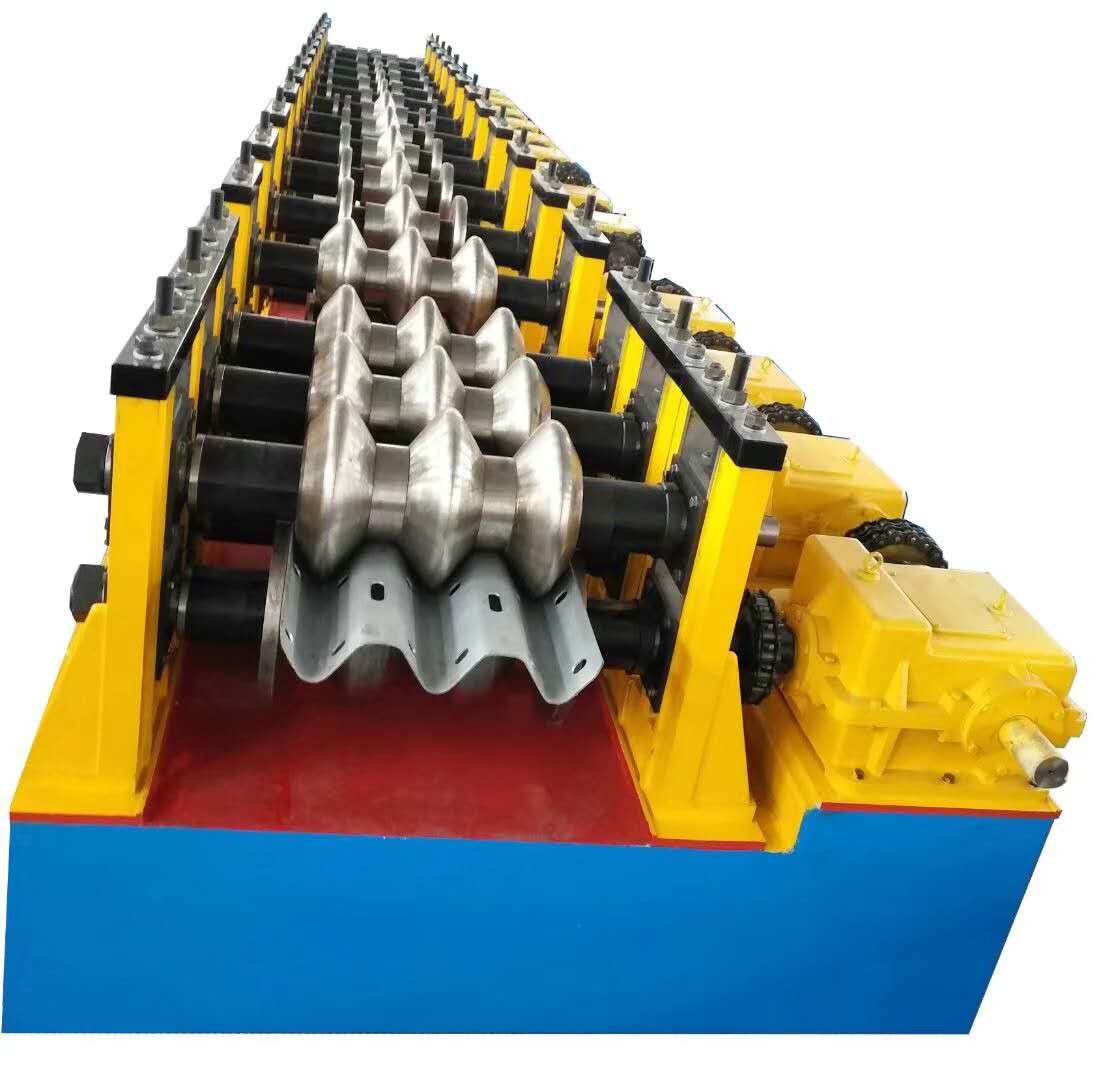

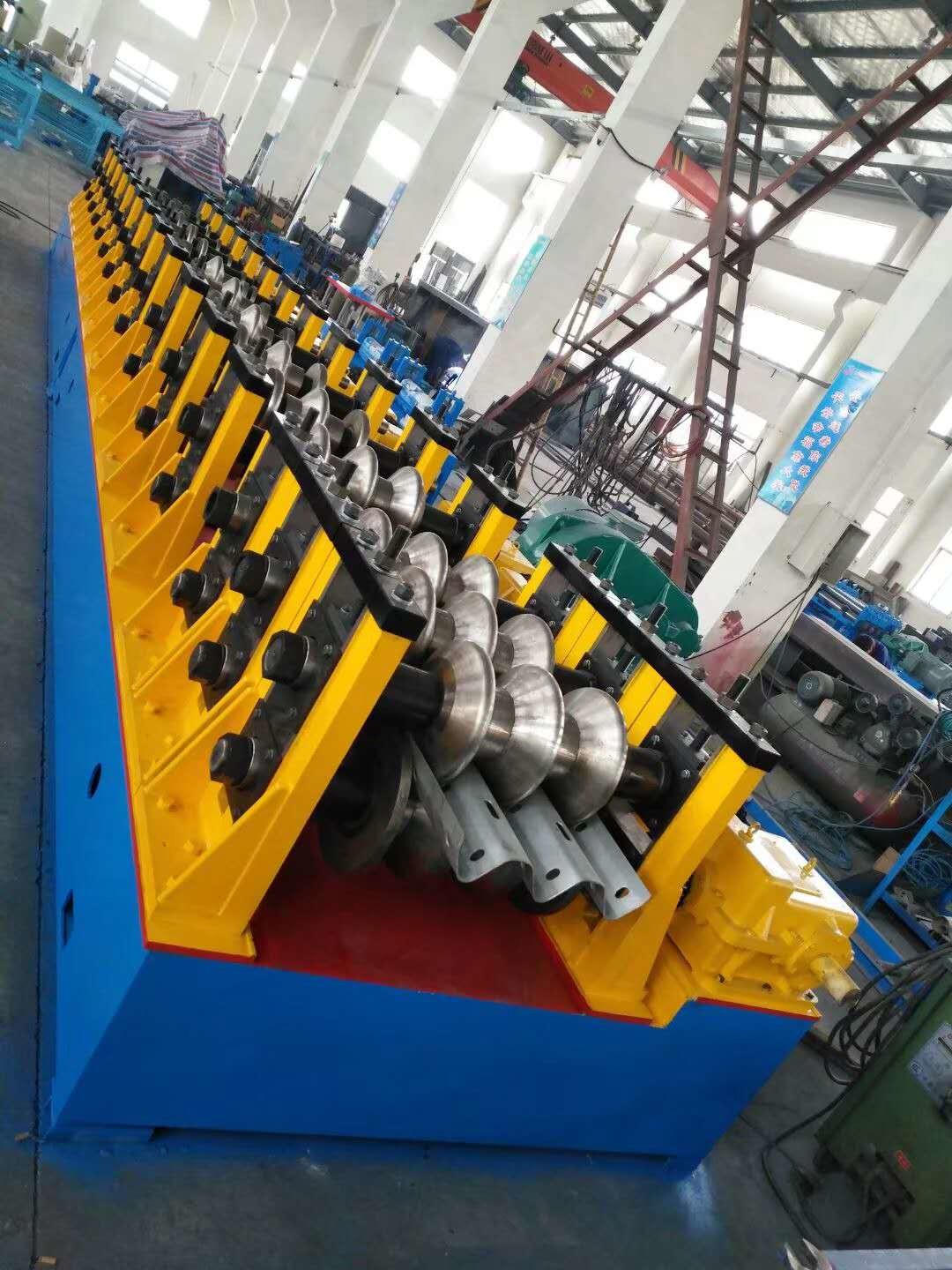

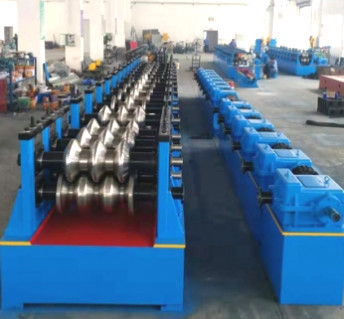

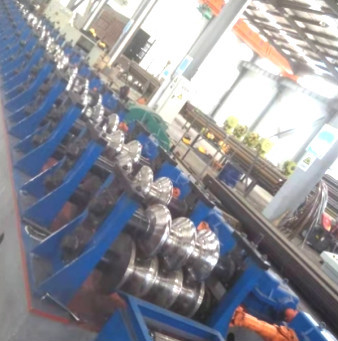

Tiga gelombang mesin Guardrail Roller Forming

Parameter mesin I.Basic

1. Sifat mekanik dan spesifikasi bahan baku
2. Bahan: Q345B lembaran galvanis
3. Ketebalan: 2,5 ～ 3,0mm
4. Lebar: 450-476mm
5. Berat: 65kg
6. Spesifikasi produk
7. Produk: dengan gambar produk
8. Lebar produk: 310mm ± 5mm
9. Tinggi produk: 81mm ± 5mm
10. Spesifikasi Produk
11. Metode pembentukan: Pembentukan roll dingin
12. Kecepatan produksi: ≤10m / mnt
13. Arah makan: pakan kiri
14. Tegangan utama: 380V, 50Hz
15. Total daya unit: sekitar 20.7KW
16. Bantalan poros penggerak: 6026
17. Pengangkatan turbo: SWL10-3 / 23-FU3
18. Motor penggerak utama: YVP180M-4-15
19. Peredam: ZQ500-48.57
20. Bahan papan dinding: A3
21. Bahan poros: 40
22. Bahan cetakan: Gcr15

II. Tinjauan struktur peralatan

Kerangka peralatan diproses oleh pelat baja A3, setelah perawatan penuaan, struktur 3-rol, 1 atas dan 2 lebih rendah, roller bawah mengadopsi struktur tetap, roller atas mengadopsi penyesuaian gerakan slider, dan 3 set drive box turbin digerakkan oleh motor untuk menyesuaikan bagian atas dan bawah Kotak turbin dihubungkan oleh batang penghubung untuk memastikan sinkronisasi 3 set kotak, dan 3 pelat dinding independen dihubungkan oleh poros untuk memastikan paralelisme seluruh mesin.Diameter poros rol adalah 110mm.Ada dua set cetakan di kiri dan kanan, satu untuk busur dalam dan satu untuk busur luar, dan satu set motor utama 15KW.Hal ini digerakkan oleh peredam ZQ500, yang menggerakkan poros bawah kiri dan kanan melalui gigi. Modul roda gigi adalah 10m, satu untuk setiap kiri dan kanan. Produk diproses melalui konsol operasi.
