HM1600/16000 Mast tinggi / monopole / komunikasi Pole Tutup Mesin Las Model

HM1600/16000 Mast tinggi / monopole / komunikasi Pole Tutup Mesin Las Model

Brand Name: CMC
Model Number: HM1600 / 16000
MOQ: 1 set
harga: According to the machine requirements
Supply Ability: Menurut situasi aktual
Detail Information
Tempat asal:
Wuxi, Cina
Usage:
welding steel plate
Warranty:
One year
Color:
Customized
Kemasan rincian:
telanjang
Menyediakan kemampuan:
Menurut situasi aktual
Menyoroti:

1600mm Pole Shut Welding Machine

,

0.5m / min Pole Shut Welding Machine

Product Description



Mesin pengelasan penutup mast tinggi

Model: HM1600/16000





APLIKASI: Untuk SEAM AUTOTOMATIC WELDING POLE (untuk tiang tinggi, monopoli dll.)



HIGHMAST POLE SHUT-WELDING MACHINE, itu cocok untuk satu cangkang atau dua cangkang jenis poligonal dan lingkaran tiang kerucut. itu adalah jalur las otomatis,struktur jenis gantry tetap dan dengan sistem las, trolley panjang tiang penuh dengan motor SERVO untuk kecepatan diatur bergerak, Silinder hidrolik mendorong roda penjepit untuk menutup tiang dan melakukan pengelasan pada saat yang sama.

Untuk dua tiang jahitan, ketika pengelasan jahitan pertama selesai, roller bawah akan naik dan memutar tiang ke posisi jahitan lain untuk memulai pengelasan jahitan kedua.



Mesin ini mencakup barang-barang berikut:

  1. Meja kerja panjang untuk menggerakkan troli dan tiang.

  2. Unit gantry utama

  3. Sistem penggerak untuk troli tiang yang bergerak

  4. Pengepakan hidraulik (termasuk roda pengepak untuk tiang)

  5. Sistem pengelasan busur tenggelam, termasuk sistem pemasangan kawat las.

  6. Sistem pemulihan fluks

  7. Bar tembaga bagian dalam dengan sistem pendingin air

  8. Rol tipe naik, 2 unit

  9. sistem hidraulik

  10. Sistem kontrol



Fitur Teknis
1 Diameter yang Bisa Dioperasikan 350-1600 mm
2 Panjang yang dapat digunakan 16000 mm
3 Ketebalan kutub 6 ~ 16mm
4 Jumlah kaki penyangkut 3 unit.
5 Kekuatan Motor untuk Pompa 5.5 KW
6 Motor bergerak untuk troli 7KW, AC servo
7 Tekan perjalanan vertikal 1100mm
8 Tenaga kerja perjalanan vertikal 39ton ((2 buah tabung x19,5 ton)
9 tenaga kerja perjalanan sampingan 32 ton x 2 buah
10 Mesin pengelasan Pengelasan Arkus Rendah, 1250A
11 Diameter kawat las 2.5 ~ 4mm kawat las, sesuai dengan ketebalan tiang untuk melakukan pemilihan
12 Kecepatan Kerja 0.5~2m/min (Catatan: kecepatan ketebalan yang berbeda akan berbeda
13 Arah pengelasan Pengelasan dimulai dari ujung besar dasar ke ujung kecil atas poros.
14 Kemampuan penetrasi 90 persen
15 Elemen Listrik Utama Schneider (merek Prancis)
16 PLC Siemens
17 Penggerak frekuensi motor utama

Schneider (merek Prancis)

Atau Delta (merek Taiwan)

18 Motor utama Merek (untuk pompa hidrolik) Siemens
19 Servo motor Siemens
20 Daya las Merek dan model

Pengelasan Arkus yang Terendam

Kaiyuan (pabrik Panasonic Janpan di Cina)

21 Berat badan 28 ton
22 Ukuran keseluruhan (mm) 35000x5500x5100 mm (LXWXH)

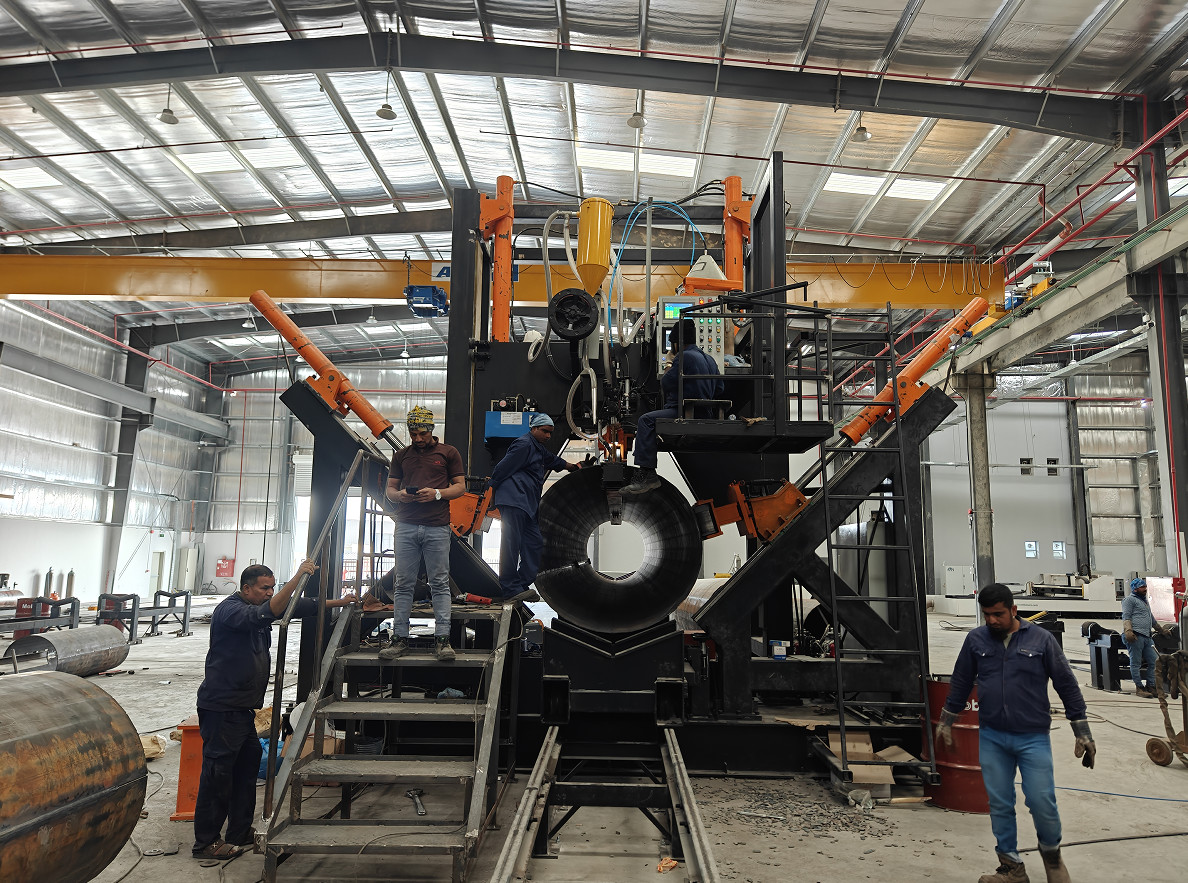

HM1600/16000 Mast tinggi / monopole / komunikasi Pole Tutup Mesin Las Model 0

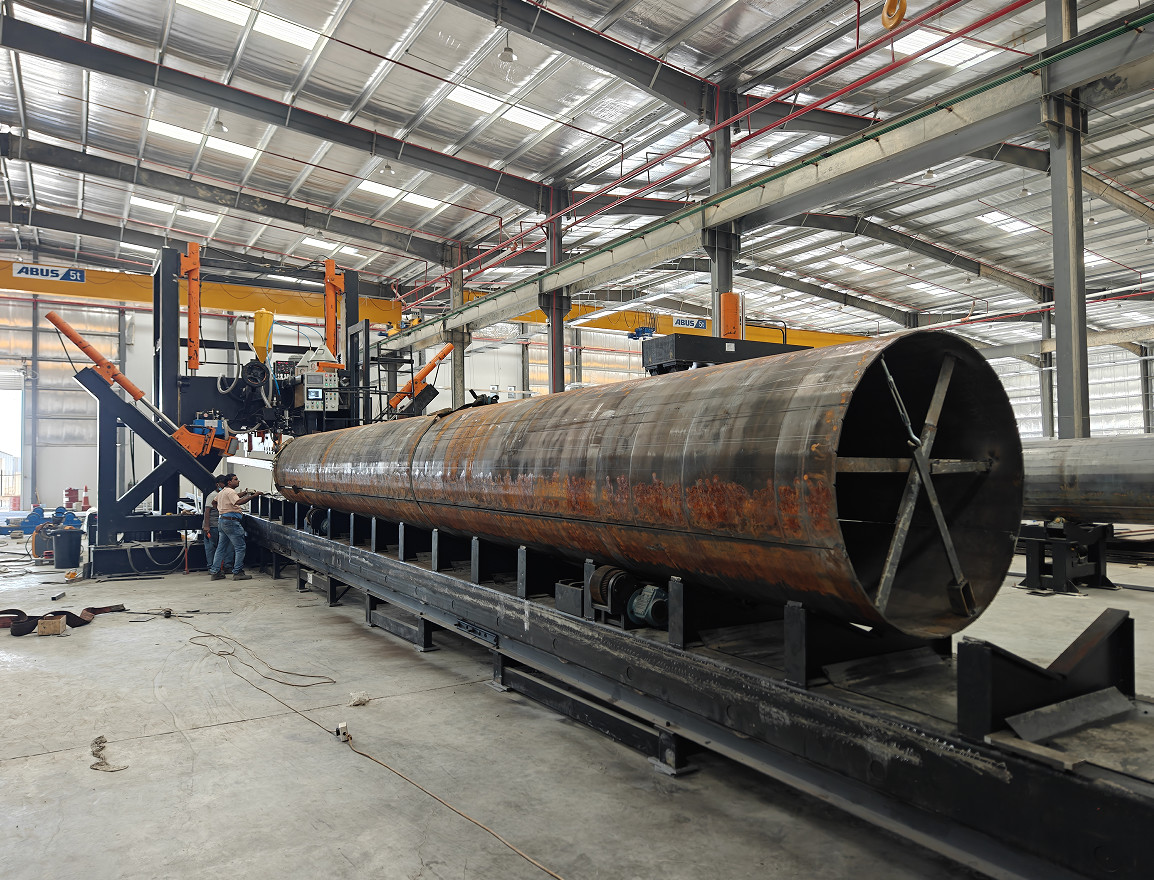

HM1600/16000 Mast tinggi / monopole / komunikasi Pole Tutup Mesin Las Model 1
