Nama merek: | CMC |
Model Number: | HM2500/18000 |
MOQ: | 1 set |
harga: | According to the machine requirements |
Mesin pengelasan CNC POLE SHUT-WELDING
Model:HM2500/18000
Mesin pengelasan jahitan tinggi dan monopole
Fitur Teknis | ||
1 | Diameter yang Bisa Dioperasikan | 500-2500mm |
2 | Panjang yang dapat digunakan | 18000 mm |
3 | Ketebalan kutub | 5 ~ 25mm |
4 | Jumlah kaki penyangkut | 3 unit |
5 | Kekuatan Motor untuk Pompa | 5.5KW |
6 | Motor bergerak untuk troli | 7KW, AC servo |
7 | Tekan perjalanan vertikal | 2000 mm |
8 | Tenaga kerja perjalanan vertikal | 39ton ((2 buah tabung x19,5 ton) |
9 | tenaga kerja perjalanan sampingan | 32 ton x 2 buah |
10 | Mesin pengelasan | Konfigurasi standar: Pengelasan busur dobel kabel dobel terendam Sumber daya pengelasan busur tenggelam DC model ZD5-1250B: Daya masukan AC380V, tiga fase, 50Hz Kapasitas input nominal 88KVA arus keluar DC250A DC1250A Durasi beban nominal 100% AC arus terendam arc pengelasan sumber daya model BXL5-1250: Daya masukan AC380V, dua fase, 50Hz Kapasitas input nominal 110KVA arus keluar DC250A DC1250A Durasi beban nominal 60% Merek mesin las: Tangshan Kaiyuan |
Mesin pengelasan Pilihan: Lincoln, Amerika Serikat | Pengelasan busur dobel kabel dobel terendam DC submerged arc welding power supply model DC-1000 Pemasok kawat: NA3 Kontroler: NA3 AC arus terendam arc pengelasan sumber daya model AC-1200 Pemasok kawat: NA3 Kontroler: NA4 | |
11 | Diameter kawat las | 3 ~ 5mm kawat las, sesuai dengan ketebalan tiang untuk melakukan pemilihan |
12 | Kecepatan Kerja | 0.2~1m/menit (Catatan: kecepatan ketebalan yang berbeda akan berbeda) |
13 | Arah pengelasan | Pengelasan dimulai dari ujung besar dasar ke ujung kecil atas poros. |
14 | Kemampuan penetrasi | 90 persen |
15 | Elemen Listrik Utama | Schneider (merek Prancis) |
16 | PLC | Siemens |
17 | Motor utama Merek (untuk pompa hidrolik) | Siemens |
18 | Servo motor | Siemens |
19 | Daya las Merek dan model | Pengelasan Arkus yang Terendam Kaiyuan (pabrik Panasonic Jepang di Cina) Pilihan: Lincoln, Amerika Serikat |
20 | Berat badan | 40 ton |
21 | Ukuran keseluruhan (mm) | 43000x6500x5500 mm (LXWXH) |
Aplikasi: Untuk PULUS PELEMBANG SEAM AUTOTOMATIK(untuk tiang tinggi,monopoli dll.)
HIGHMAST POLE AND MONOPOLE SHUT-WELDING MACHINE, itu cocok untuk satu cangkang atau dua cangkang jenis poligonal dan lingkaran tiang kerucut. itu adalah garis las otomatis,struktur jenis gantry tetap dan dengan sistem las, trolley panjang tiang penuh dengan motor SERVO untuk kecepatan diatur bergerak, Silinder hidrolik mendorong roda penjepit untuk menutup tiang dan melakukan pengelasan pada saat yang sama.
Untuk dua tiang jahitan, ketika pengelasan jahitan pertama selesai, roller bawah akan naik dan memutar tiang ke posisi jahitan lain untuk memulai pengelasan jahitan kedua.
Mesin ini mencakup barang-barang berikut:
Meja kerja panjang untuk menggerakkan troli dan tiang.
Unit gantri utama.
Sistem penggerak untuk gerobak tiang yang bergerak
Pengepakan hidraulik (termasuk roda pengepak untuk tiang)
Sistem pengelasan busur tenggelam, termasuk sistem pemasangan kawat las.
Sistem pemulihan fluks
Bar tembaga bagian dalam dengan sistem pendingin air
Rol tipe naik, 2 unit
sistem hidraulik

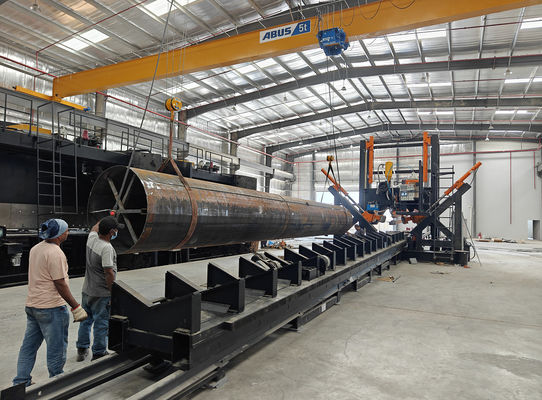

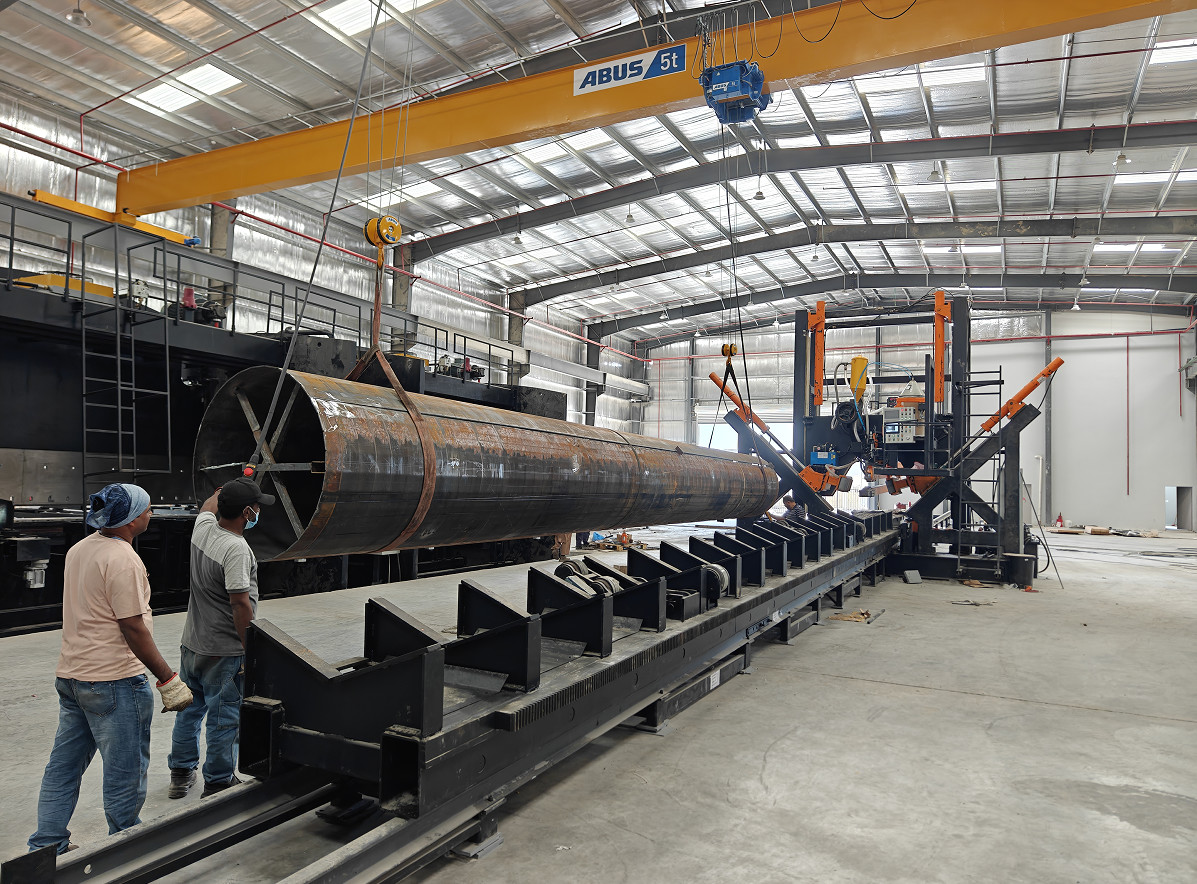

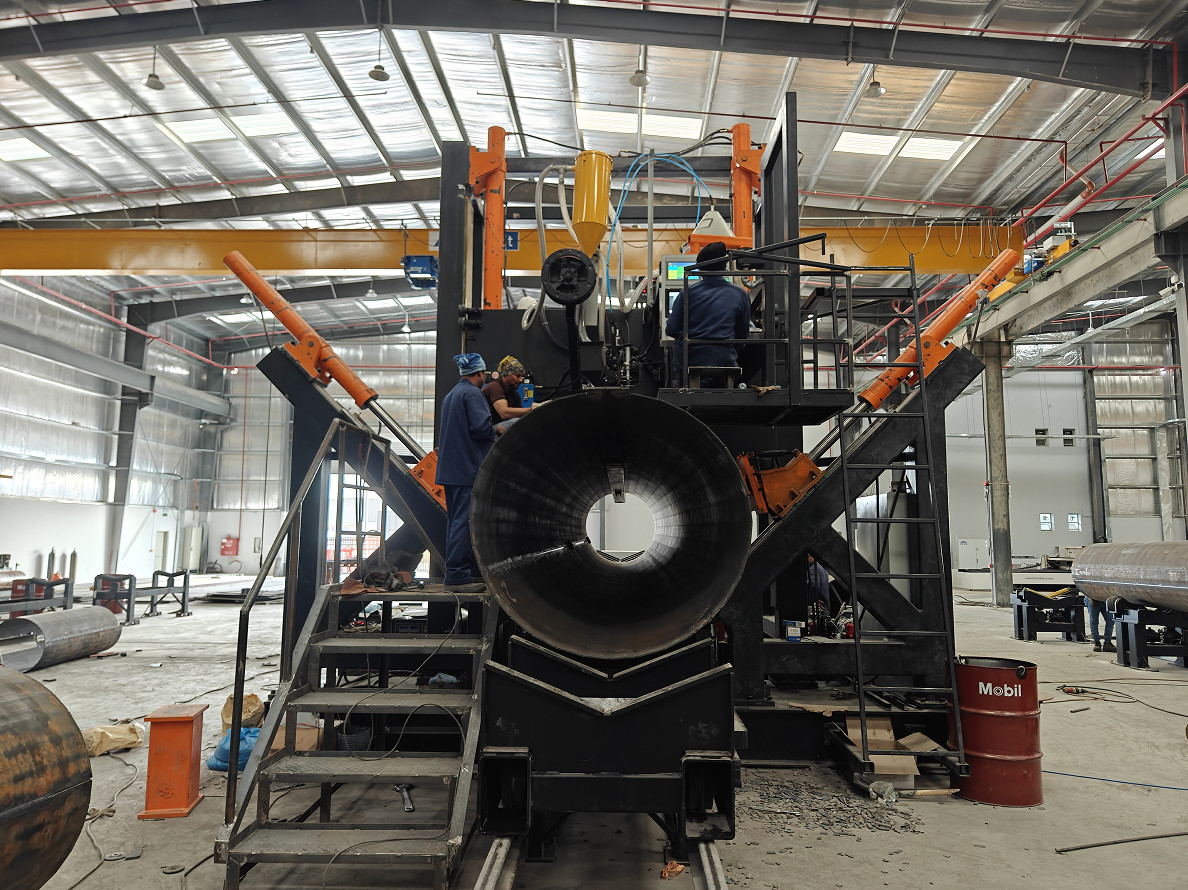

Foto untuk referensi
