Nama merek: | CMC |
Model Number: | HM1200 / 12000 |
MOQ: | 1 set |
harga: | According to the machine requirements |
Ketentuan Pembayaran: | L / C, D / A, D / P, T / T |
Kemampuan Penyediaan: | Menurut situasi aktual |

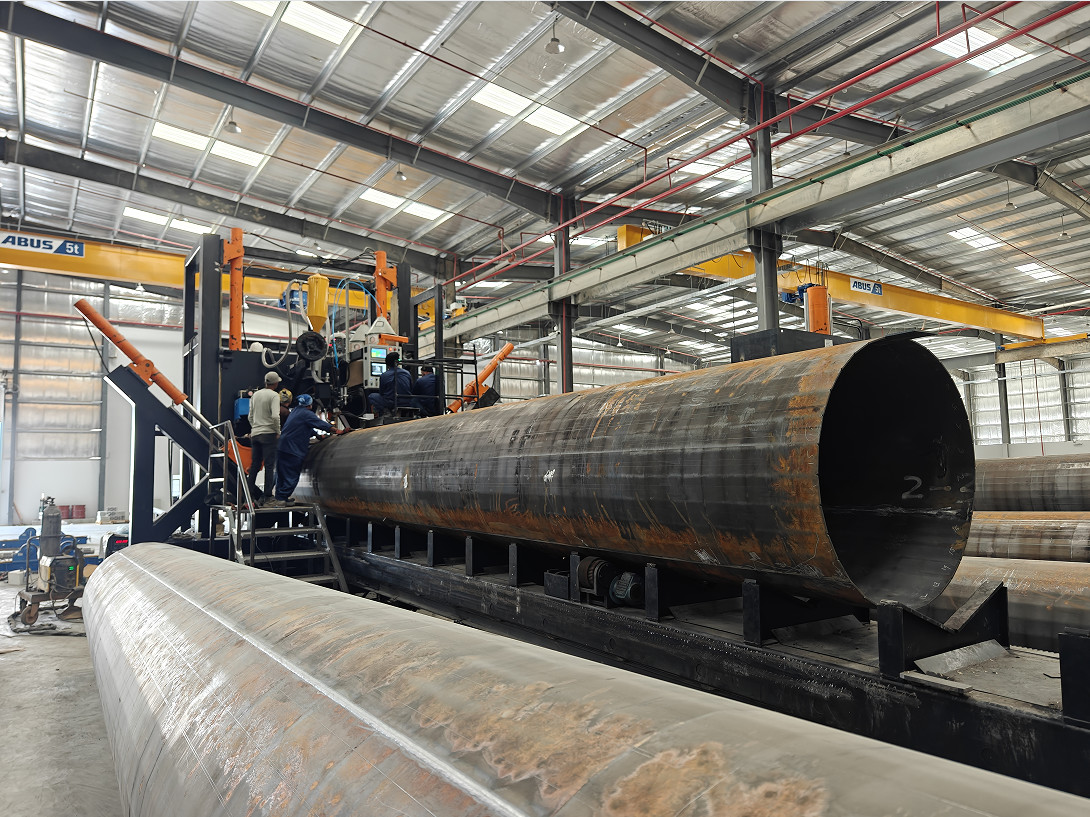

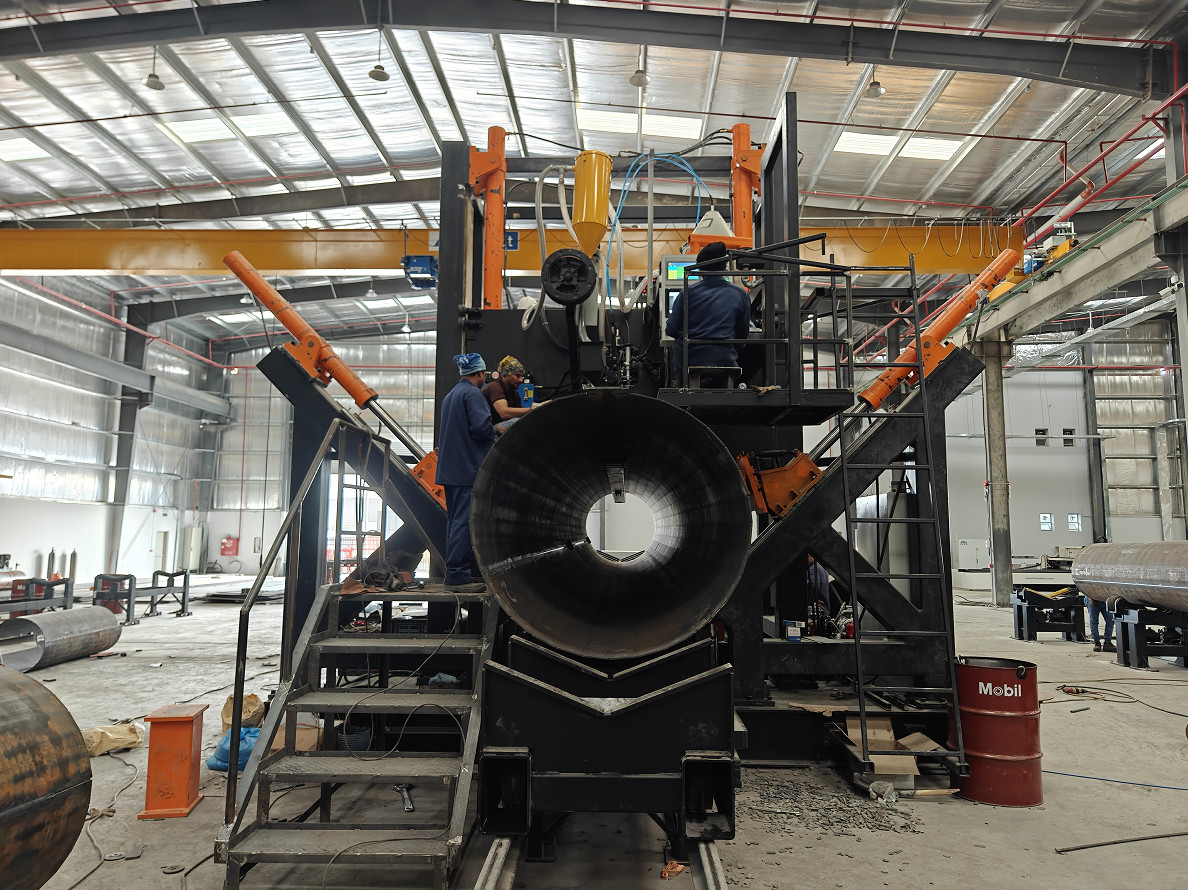

HM1200 / 12000
Mesin pengelasan jahitan tinggi dan monopole
Mesin ini mencakup barang-barang berikut:
Meja kerja panjang untuk menggerakkan troli dan tiang.
Unit gantry utama
Sistem penggerak untuk troli tiang yang bergerak
Pengepakan hidraulik (termasuk roda pengepak untuk tiang)
Sistem pengelasan busur tenggelam, termasuk sistem pemasangan kawat las.
Sistem pemulihan fluks
Bar tembaga bagian dalam dengan sistem pendingin air
Rol tipe naik, 2 unit
sistem hidraulik
Sistem kontrol
Fitur Teknis | ||
1 | Diameter yang Bisa Dioperasikan | 300-1200 mm |
2 | Panjang yang dapat digunakan | 12000 mm |
3 | Ketebalan kutub | 4.5 ~ 12mm |
4 | Jumlah kaki penyangkut | 3 unit |
5 | Kekuatan Motor untuk Pompa | 5.5 KW |
6 | Motor bergerak untuk troli | 7KW, AC servo |
7 | Tekan perjalanan vertikal | 1000 mm |
8 | Tenaga kerja perjalanan vertikal | 39ton ((2 buah tabung x19,5 ton) |
9 | tenaga kerja perjalanan sampingan | 32 ton x 2 buah |
10 | Mesin pengelasan |
Submerged Arc Welding, 630A ~ 1000A, berdasarkan persyaratan sisi pelanggan. 630A ~ 1000A |
11 | Diameter kawat las | 2.5 ~ 4mm kawat las, sesuai dengan ketebalan tiang untuk melakukan pemilihan |
12 | Kecepatan Kerja | 0.3~2m/min (Catatan: kecepatan ketebalan yang berbeda akan berbeda |
13 | Arah pengelasan | Pengelasan dimulai dari ujung besar dasar ke ujung kecil atas poros. |
14 | Kemampuan penetrasi | 90 persen |
15 | Elemen Listrik Utama | Schneider (merek Prancis) |
16 | PLC | Siemens |
17 | Motor utama Merek (untuk pompa hidrolik) | Siemens |
18 | Servo motor | Siemens |
19 | Daya las Merek dan model |
Pengelasan Arkus yang Terendam Kaiyuan (pabrik Panasonic Janpan di Cina) |
20 | Berat badan | 26 ton |
21 | Ukuran keseluruhan (mm) | 31000x5500x5100 mm (LXWXH) |
Aplikasi:
Untuk PULUS PELEMBANG SEAM AUTOTOMATIK(untuk tiang tinggi,monopoli dll).
HIGHMAST POLE SHUT-WELDING MACHINE, itu cocok untuk satu cangkang atau dua cangkang jenis poligonal dan lingkaran tiang kerucut. itu adalah jalur las otomatis,struktur jenis gantry tetap dan dengan sistem las, trolley panjang tiang penuh dengan motor SERVO untuk kecepatan diatur bergerak, Silinder hidrolik mendorong roda penjepit untuk menutup tiang dan melakukan pengelasan pada saat yang sama.
Untuk dua tiang jahitan, ketika pengelasan jahitan pertama selesai, roller bawah akan naik dan memutar tiang ke posisi jahitan lain untuk memulai pengelasan jahitan kedua.
