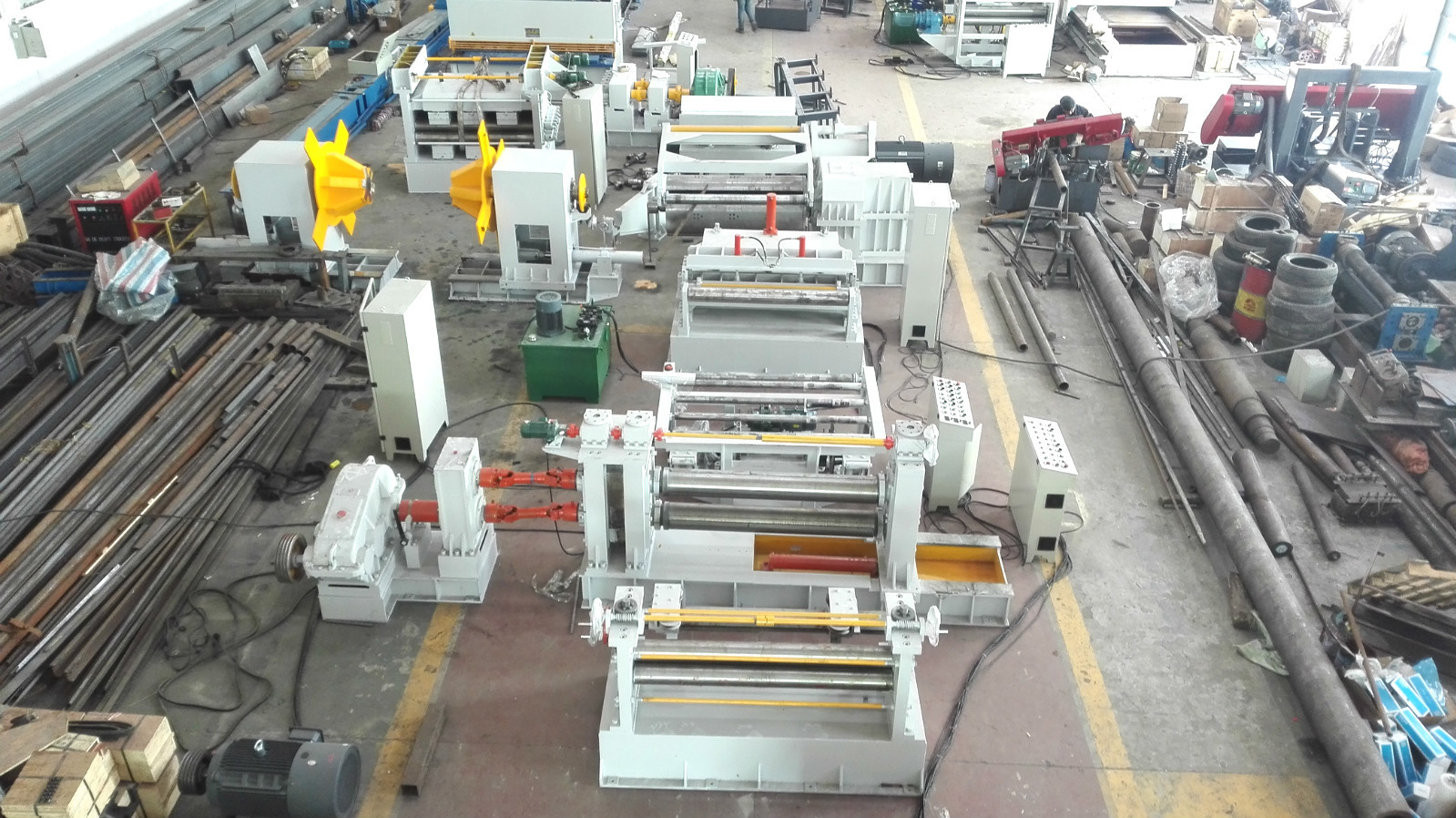

760mm 3m/min 6x2000 Mesin celah kumparan

6x2000 508mm-760mm Steel coil garis pemotongan

Deskripsi:Produksi seri digunakan untukDecoiling plat logam,pemotongandanpenggulungCocok untuk proses pengolahan baja karbon yang digulung dingin dan panas, baja silikon, tinplate,baja tahan karat dan permukaan semua jenis pelat logam setelah dilapisiKontrol PLC Slitting Line, antarmuka manusia-mesin, sesuai dengan tingkat otomatisasi yang tinggi,pengoperasian sederhana dan dapat diandalkan.

Rincian dari semua perangkat:

1. Hidrolik kumparan loading dolly

Dolly ini dapat membawa kumparan baja dan membuatnya bergerak ke atas dan ke bawah.Empat roda panduan rel berjalan, ke atas dan ke bawah selesai oleh silinder hidrolik,berjalan dolly selesai oleh motor dan gearbox pengurangan.

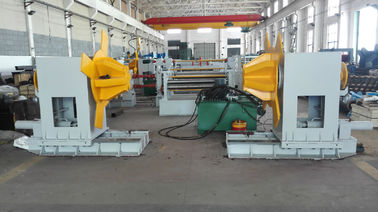

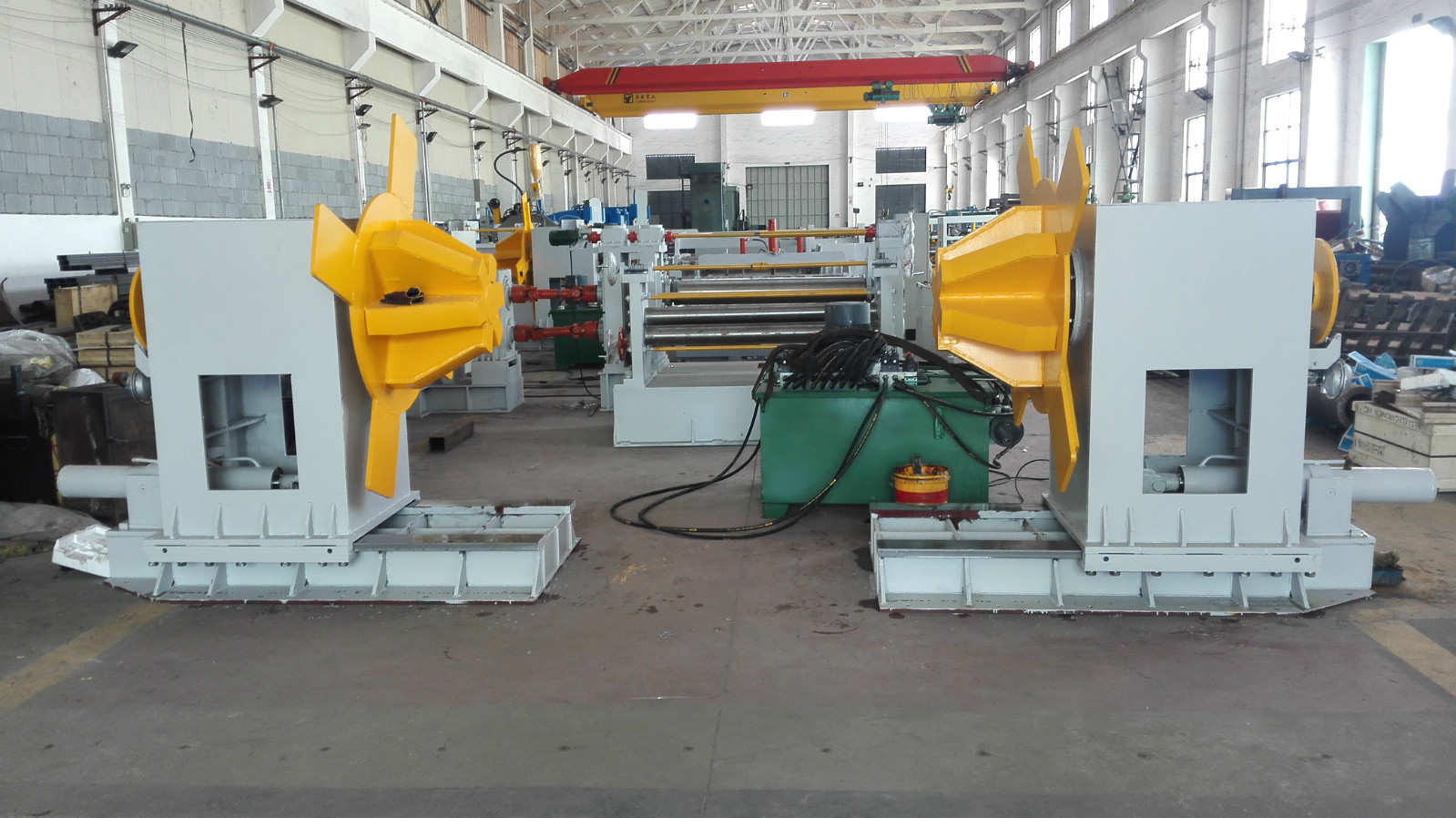

2. Decoiler hidraulik

Tipe payung dengan kepala ganda, termasuk:unit kiri dan kanan,

Membuka dan menutup: Hidraulik

Ini terdiri dari dasar gaya panduan, bracket, mekanisme arrester, poros decoiling dan jenis payung kepala ganda.

Decoiler dapat bergerak dari kiri ke kanan dan sentralisasi secara bersamaan.

3Jenis ringan Hidrolik penuntun pers, kepala sekop, pembuka, mekanisme mencubit:

Terdiri dari dasar berbentuk bingkai, lengan hidraulik press-guide, mekanisme kepala sekop hidraulik, mekanisme pembuka hidraulik, mekanisme mencubit hidraulik dll.

3.1 Mekanisme hidraulik press-guide: terdiri dari lengan hidraulik press-guide, roda baja press-guide, roda roda gigi & mekanisme transmisi rantai, dilengkapi dengan 5.5Kw motor sikloid roda pin kecepatan pengurangan dll.

3.2 Mekanisme kepala sekop hidrolik: terdiri dari cangkang kepala sekop hidrolik, kepala sekop hidrolik, kepala sekop hidrolik mengangkat & mekanisme keseimbangan dll.

3.3 Mekanisme pembuka hidraulik: terdiri dari pilar panduan dan sarung panduan, hidraulik pembuka menekan-turun & lifting mekanisme dll.

3.4 Mekanisme penekanan hidraulik: terdiri dari bracket, dasar blok geser, 2 roll penekanan, roll atas hidraulik lifting & menekan-down mekanisme, bagian daya, gearbox, dll.

4.Tensi meja kerja, panjang: 3m

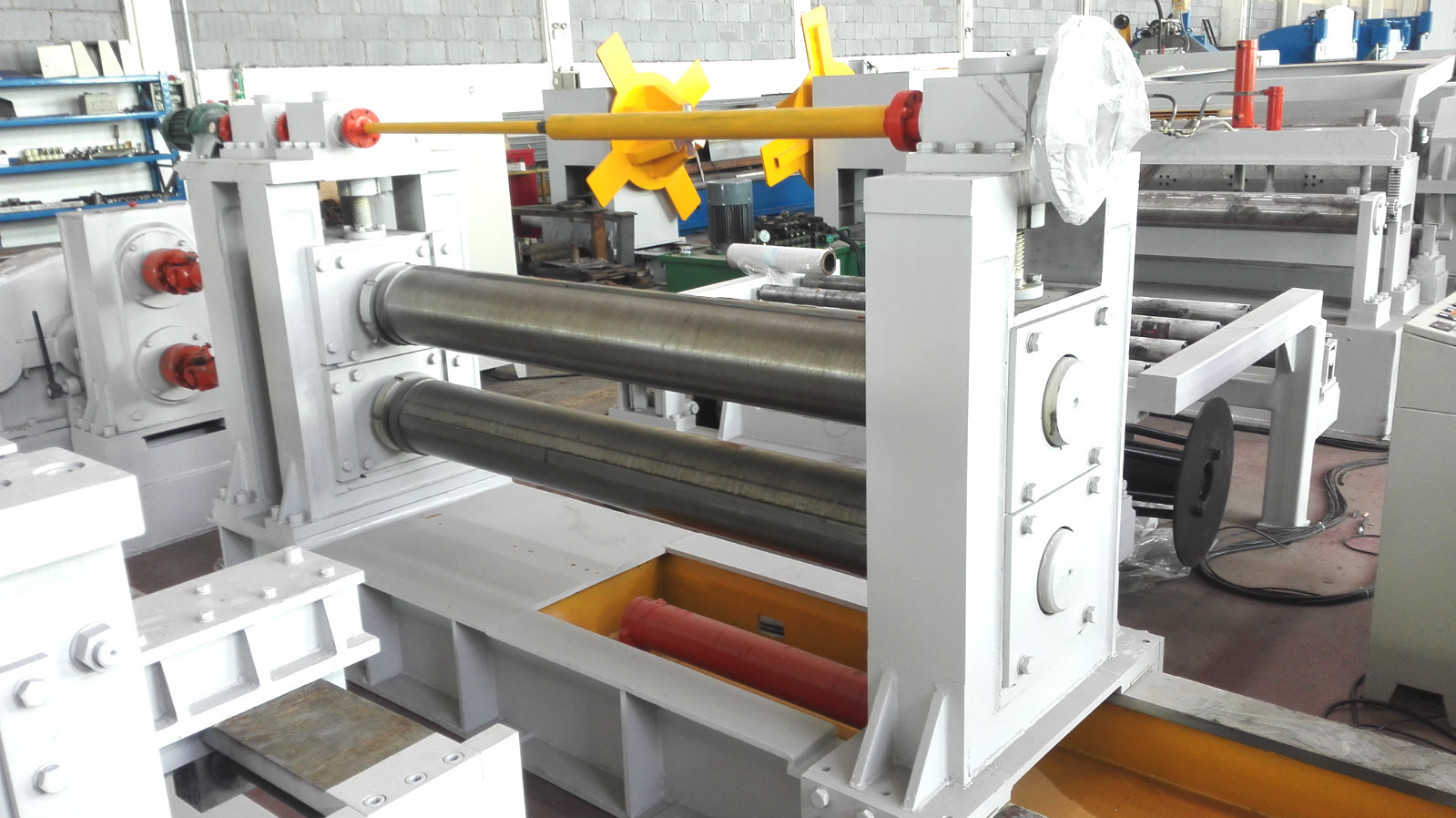

5. Satuan perataan kasar

6. Perangkat panduan sebelum memotong

Perangkat panduan terdiri dari bracket kerja, guide rail, screw mandrel penyesuaian & sentralisasi mekanisme, aktif panduan tahap dasar, mekanisme roller vertikal.

Semua perangkat sebelum unit pemotong.

7Unit pemotong:

Ini terdiri dari bagian mainframe dan bagian daya.

Bagian daya:Terdiri dari basis daya, decelerator, motor AC yang dapat diatur kecepatan, kotak distribusi gigi, kopling, kopling, bagian penghubung, transmisi silang universal, dll.

Bagian mainframe:Ini terdiri dari tahap dasar, bracket gaya tetap,blok geser besar poros pisau, poros pisau dua bagian, bracket aktif, blok geser poros alat,mekanisme penyesuaian pengalihan bilah pencetak hidraulik aktif & keluar, pengangkat alat atas listrik & menekan-turun diatur mekanik, dll

8. Scrap rewind mekanisme:

Terdiri dari bracket, poros rewinding, dasar bantalan, 2 disk rewinding kerucut, rantai & roda roda transmisi mekanisme, reducer, kopling, motor dll.

Satuan leveling kasar memiliki tiga rol untuk fungsi leveling.

9. Loop & transisi meja kerja:

Terdiri dari bracket, dasar bantalan, rollerway, pelat pendukung,

Lubang lingkaran Panjang × lebar × kedalaman: sebagai parameter teknis

meja kerja transisi, dengan silinder hidrolik untuk mengangkat.

Ini termasuk dua bagian kiri dan kanan.

10. pemisahan pra, mekanisme ketegangan, hidraulik press- mekanisme pemisahan, mekanisme pelat pendukung:

Ini terdiri dari dasar, dasar bantalan, bantalan pra-separasi, pendingin bracket, pelat pendingin, pendingin plat hidraulik mengangkat & menekan-turun mekanisme, tegangan reversing bracket, 2 tegangan reflektor rol,Bracket pemisahan pers, poros pemisahan pers, pemisahan pers, hidraulik menekan-turun & mengangkat mekanisme, hidraulik plat-supporting mekanisme, hidraulik plat-supporting mengangkat & mekanisme keseimbangan,dilengkapi dengan lembaran pemisahan, belukar spacer nilon dll.

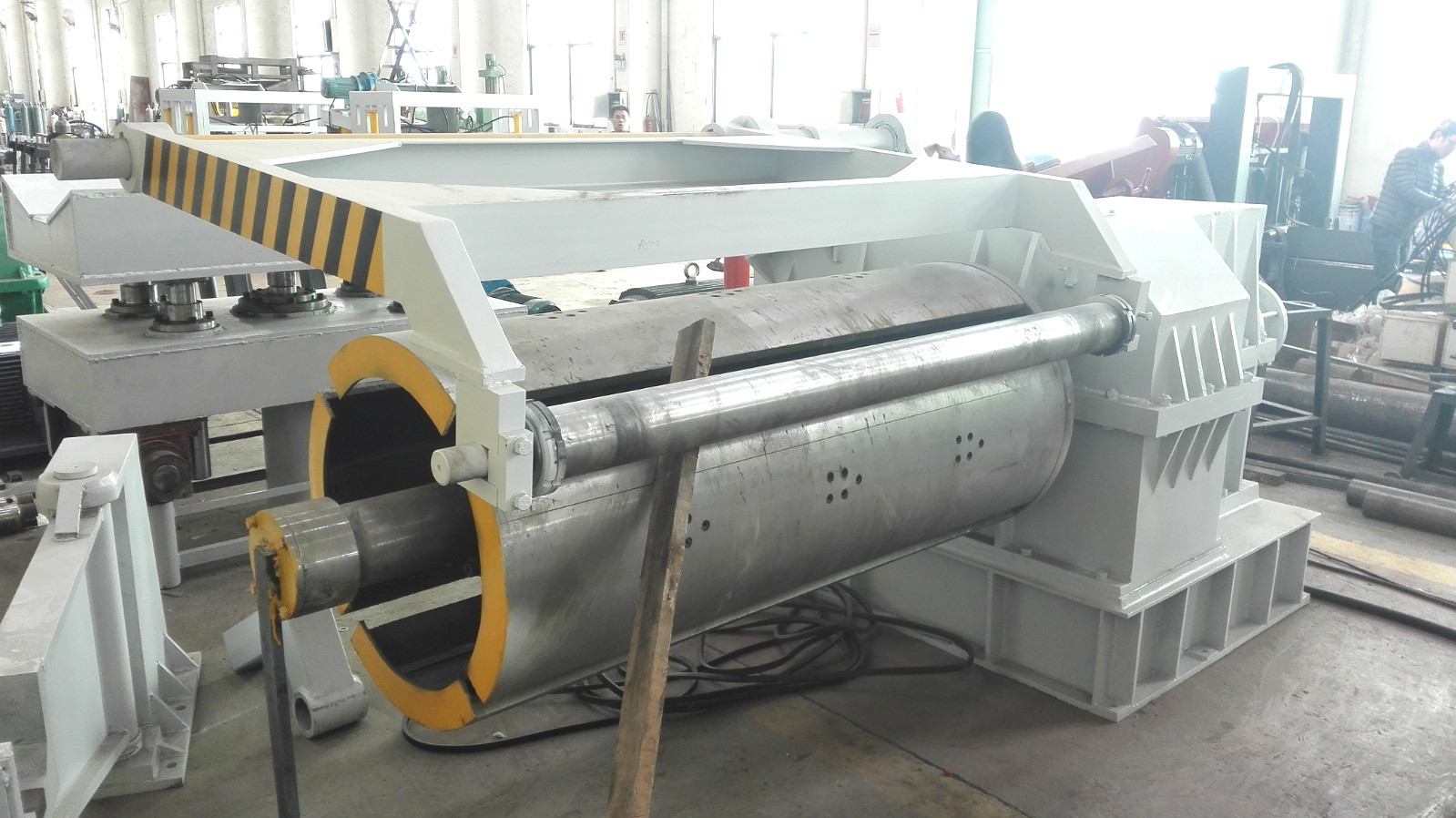

11Unit penggulung kembali:

Ini terdiri dari dasar, mundur mengurangi gear case, mundur poros, lempeng lempeng, ekspansi-menjaga disk, diagonal geser blok ekspansi & mekanisme retraction,hidraulik mulut tang mesin pemotong, ekspansi & rotatary mekanisme silinder minyak, mekanisme arrester, kopling, tangan pendukung aktif hidrolik, dasar pendukung, dilengkapi dengan AC motor kecepatan diatur dll

12. Dolly pengungkapan hidrolik:

Dolly ini dapat membawa kumparan terpisah, gerakan dan angkat hidrolik, berjalan dolly didorong oleh motor empat roda jalur panduan bergerak keluar dari garis dan keluar.

13Sistem listrik:

Meja kontrol pusat.

Terdiri dari lemari, lemari pengendali listrik utama, lemari pengendali asisten dan listrik lainnya.

Perlengkapan set perlindungan keselamatan, darurat berhenti & tombol power-off, mesin-stop lampu dispaly dll

14 Sistem hidraulik:

Daya hidrolik 25L/menit

Termasuk: stasiun hidrolik, katup, tangki minyak, sendi, pipa lunak, pipa keras dan sebagainya.

Slitting blade, spacer, papan ruang, tong spacer, daftar cincin karet ((tidak Dengan mesin, perlu biaya tambahan)

Aplikasi:

Garis ini untuk uncoiling kumparan baja, pemotongan pelat dan proses pemotongan kumparan baja

Parameter teknis:

1. Bahan baku maksimum ketebalan 6mm, Min. ketebalan 2.5mm. baja ringan digulung panas.

2. Lebar material:800-1550mm

3. Berat kumparan baja:Max 25 ton

4. Diameter dalaman kumparan baja:508mm-760mm

5. Diameter luar kumparan baja:Max.2000mm

6. Diameter roller mencubit: 190mm

7. Kekuatan mesin penggeli: 2.2kw, model gearbox: BWD13, kecepatan:187

8. Kecepatan kerja roller mencubit: 3m/menit

9. Jumlah roller leveling kasar: 3, naik satu, bawah dua.

10. Diameter rol penggaris kasar: 125 mm

11. Untuk produk akhir pemotong, toleransi lebar pemotong: ±0,20mm

12. Untuk memotong produk akhir, berat maksimum gulungan: 15 ton

13. Untuk memotong produk akhir, diameter dalaman kumparan baja: 760mm

14. Ketebalan unit pemotong: 2,5 ~ 4,5 mm, C245

15. Spesifikasi lubang looping: 5500 × 2200 mm × 2500 mm Panjang × lebar × kedalaman

16. Diameter poros pemotong: 220mm

17. Bahan poros pemotong: 40Cr

18. Kekuatan motor utama unit pemotong: 37kw (960RPM), Gear Box650

19. Rincian tentang pisau, spacer, cincin karet, lihat daftar lampiran.

20. Bahan pisau pemotong: H13K, Kekerasan HRC55-58

21. Mekanisme rebound scrap daya mesin utama: YLJ6.3KG/M

22. Kecepatan memutar kembali, ketebalan 4,5 mm, maksimal 20 m/menit. ketebalan 2,5 mm, maksimal 25 m/menit AC kecepatan frekuensi disesuaikan

23. Daya mesin utama unit rewinding: 90kw ((960rpm), gearbox: 850

24. Rincian dimensi, lihat gambar dilampirkan
