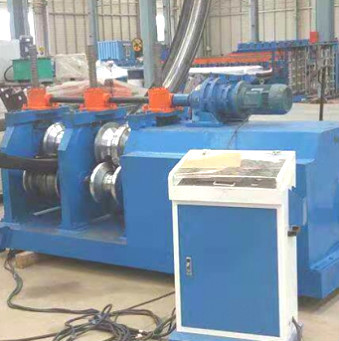

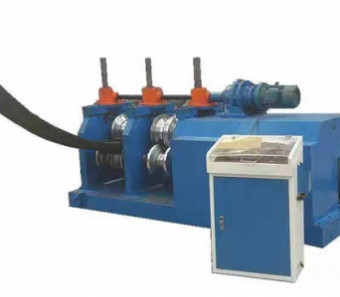

Guardrail Steel 15KW 3 Mesin Bending Plat Rol

Nama

Guardrail Steel 15KW 3 Mesin Bending Plat Rol

Nama merek:	CMC
MOQ:	1 set
harga:	Negotiate

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Wuxi, Cina

Kemasan rincian:

Cocok untuk pengiriman kontainer, transportasi laut dan pedalaman

Menyoroti:

Mesin bending plat pagar

,

Mesin Pembengkok Plat 15KW

Deskripsi Produk

Mesin lentur pelat pengaman

Bingkai peralatan diproses oleh pelat baja A3, setelah perawatan penuaan, struktur 3-roller, 1 atas dan 2 bawah, roller bawah mengadopsi struktur tetap,roller atas mengadopsi pengaturan gerakan slider, dan 3 set drive turbine box didorong oleh motor untuk mengatur atas dan bawah The turbine box terhubung dengan batang penghubung untuk memastikan sinkronisasi 3 set kotak,dan 3 piring dinding independen terhubung oleh poros untuk memastikan paralelisme dari seluruh mesin. Diameter poros roller adalah 110mm. Ada dua set cetakan di kiri dan kanan, satu untuk busur dalam dan satu untuk busur luar, dan satu set motor utama 15KW.Hal ini didorong oleh ZQ500 pengurangan, yang menggerakkan poros bawah kiri dan kanan melalui gigi.Modul gigi adalah 10m, satu untuk masing-masing kiri dan kanan.Produk diproses melalui konsol operasi.

a. Ketebalan: 2,5-4 mm (± 0,2 mm), Lebar: 750 mm± 5 mm,
b. Kekuatan yield adalah 235Mpa, lenturan sisi kurang dari 10mm ((dasar pada 5mm),
c. Diameter dalaman gulungan:φ508 φ600mm; Diameter dalaman gulungan: ≤φ1800mm,
d. Berat kumparan: ≤10T

I.Parameter dasar mesin

Sifat mekanik dan spesifikasi bahan baku
Bahan: lembaran galvanis Q345B
Ketebalan: 2,5-3 mm
Lebar: 450-476mm
Berat: 65kg
Spesifikasi produk
Produk: menurut gambar produk
Lebar produk: 310mm ± 5mm
Tinggi produk: 81mm ± 5mm
Spesifikasi produk
Metode pembentukan: pembentukan gulung dingin
Kecepatan produksi: ≤10m / min
Arah pakan: pakan kiri
Tegangan utama: 380V, 50Hz
Total daya unit: sekitar 20,7KW
Bantalan poros penggerak: 6026
Turbo lift: SWL10-3 / 23-FU3
Motor penggerak utama: YVP180M-4-15
Reduktor: ZQ500-48.57
Bahan wallboard: A3
Bahan poros: 40
Bahan cetakan: Gcr15

II,Pengamatan Struktur Peralatan

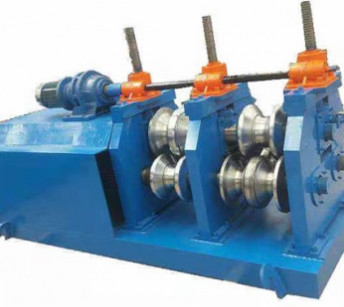

Bingkai peralatan diproses oleh pelat baja A3, setelah perawatan penuaan, struktur 3-roller, 1 atas dan 2 bawah, roller bawah mengadopsi struktur tetap,roller atas mengadopsi pengaturan gerakan slider, dan 3 set drive turbine box didorong oleh motor untuk mengatur atas dan bawah The turbine box terhubung dengan batang penghubung untuk memastikan sinkronisasi 3 set kotak,dan 3 piring dinding independen terhubung oleh poros untuk memastikan paralelisme dari seluruh mesin. Diameter poros roller adalah 110mm. Ada dua set cetakan di kiri dan kanan, satu untuk busur dalam dan satu untuk busur luar, dan satu set motor utama 15KW.Hal ini didorong oleh ZQ500 pengurangan, yang menggerakkan poros bawah kiri dan kanan melalui gigi.Modul gigi adalah 10m, satu untuk masing-masing kiri dan kanan.Produk diproses melalui konsol operasi.

III,Daftar periksa konfigurasi peralatan

Tidak.

Nama Bagian

Jumlah

1

Membentuk cetakan

Satu set cetakan di setiap sisi

2

Motor penggerak 15KW

1Set

3

Membentuk poros cetakan

3 set

4

Turbo lift

3 set

5

Motor penggerak angkat

1Set

6

Reduktor ZQ500

1Set

7

Konsol listrik

1Set

8

Bolt jangkar peralatan

1Set
