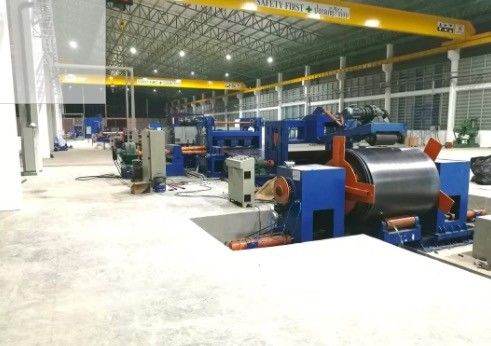

EC6x1600 12000mm Lini Produksi Tiang Lampu

EC6x1600 lini produksi tiang lampu / Mesin Pemotong untuk tiang lampu 12000mm​

Rincian Cepat:

Keterangan:

Parameter Teknis

1. Ketebalan bahan: 2mm-6.0mm untuk baja ringan canai panas Q235A

2. Lebar bahan: 800-1600mm

3. Berat kumparan baja: Maks 15 ton

4. Diameter dalam kumparan baja: Φ500mm-Φ750mm

5. Kecepatan leveling: 5- 15m / mnt

6. Jumlah roller leveling: 13

7. Diameter rol leveling: 130mm

8. Rentang panjang untuk skala: 2000～12000mm sesuai persyaratan.

10. Toleransi panjang pemotongan: ± 15mm (berdasarkan pelat panjang 8m)

11. Daya motor leveling utama: 37kw (total sekitar 57KW)

12. area lebar untuk mesin: sekitar 7000mm

Aplikasi:

Ini untuk proses uncoiling, leveling, cutting, scrape edge slitting dan taper slitting, untuk mendapatkan satu sisi lebar kecil, satu sisi pelat baja lebar besar.

spesifikasi

1. Baja koil memuat mobil dolly:

ATAS dan bawah: Hidrolik

Bergerak horizontal: bermotor

Max.loading berat: 15Ton

2. Decoiler tipe payung dua kepala hidrolik:

Termasuk: Pelunasan bermotor, Motor, peredam,

Sistem rantai mengambil shift untuk memutar.Arah rotasi bisa searah jarum jam dan berlawanan arah jarum jam.

Buka dan tutup: Hidrolik

Max.loading berat: 15Ton

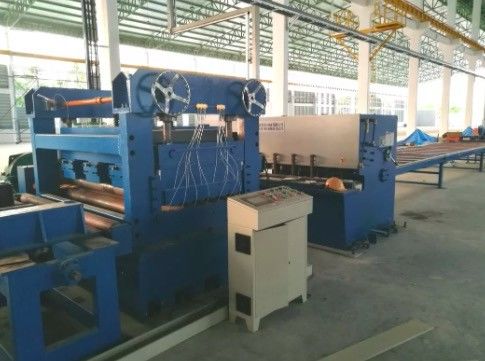

3. Unit leveling: (dua tipe lay),

Dua lapisan rol meratakan,

13 rol, termasuk 2 rol pengumpanan, 11 rol leveling

Bahan roller leveling: 42Cr.dia: 130mm, JIKA padam

Dua lapisan Rol perataan, sekrup cacing penggerak motor untuk menyesuaikan lapisan naik dan turun..

Sistem transmisi termasuk motor yang dapat diatur kecepatannya, peredam dan sebagainya.

Gerakan makan rol naik / turun adalah dengan hidrolik.

Unit dengan sistem pemandu

pengukuran panjang

Encoder penghitung panjang dipasang pada roller

4, Pemotongan (Pemotong plasma manual disiapkan oleh pelanggan)

5. Unit menggorok tepi ganda.

Ini untuk menggorok tepi goresan pelat baja canai panas untuk mendapatkan lebar yang tepat untuk tiang lampu.

Ini didasarkan pada prinsip geser bergulir untuk memotong lembaran baja.Ada dolly di depan unit slitting.Ini untuk mengontrol pemotongan lurus.Dengan mengubah posisi pisau slitting untuk mendapatkan lebar yang berbeda dari ukuran lembaran tiang lampu yang berbeda.

Termasuk :

Meja penyangga dengan rel

Menjepit lembar dolly, satu potong

Unit celah tepi tipe bilah ganda dengan motor dan gear box.

6. Unit celah lancip

Mesin menggorok lancip didasarkan pada prinsip geser bergulir untuk memotong lembaran baja.Ada dolly di depan unit slitting.Ini untuk mengontrol tingkat pemotongan lancip.Dengan mengubah posisi stopper pada dolly untuk mengontrol tingkat slitting lancip.

Termasuk :

Meja penyangga dengan rel

Menjepit lembar dolly, satu potong

Unit celah tepi tipe bilah tunggal dengan motor dan gear box.

7. Meja pendukung tipe bola untuk lembar lancip jadi

8. Sistem kelistrikan:

Meja kontrol pusat.

PLC, inverter driver AC memiliki fitur respons cepat dan aktivitas yang baik, yang dapat secara efektif mengontrol akurasi pengukuran dan kecepatan lari.

9. Sistem hidrolik:

Tenaga hidrolik 25L/mnt

Termasuk: stasiun hidrolik, katup, tangki minyak, sambungan, pipa lunak, pipa keras dan sebagainya.

Apa bedanya dengan potongan standar kami yang panjang dan ekonomis?

Dibandingkan dengan pemotongan standar terhadap panjang, tipe ekonomis tidak memiliki 1) alat penekan pemandu hidraulik, kepala sekop, jepitan, dan alat makan

Pengguna harus menggunakan derek untuk mengangkat dan menyatukan kepala lembaran ke unit leveling

2) mesin geser balok ayun hidrolik: QC12Y-6X2000

Pengguna harus menggunakan mesin pemotong plasma manual untuk memotong lembaran.

Komunikasi dengan pelanggan

A: Bagaimana cara memotong lembaran dengan satu sisi lebar kecil dan satu sisi lembaran lebar besar dengan mesin ini?

B: Pertama, ada unit menggorok tepi ganda, itu untuk menggorok tepi pelat baja canai panas untuk mendapatkan lebar yang tepat untuk tiang lampu, dan kemudian kita dapat menggunakan unit slitting lancip kami untuk memotong lembaran baja menjadi 2 bagian dengan satu sisi kecil dan satu sisi lembaran lebih besar.Ada dolly di depan unit slitting.Ini untuk mengontrol tingkat pemotongan lancip.Dengan mengubah posisi stopper pada dolly untuk mengontrol tingkat slitting lancip.

A: Berapa banyak model yang kami miliki untuk dipotong memanjang?

B: Kami memiliki tiga jenis, 6X1600-12meters (panjang pemotongan maks adalah 12meter), 6X1600-14 meter (maks 14 meter) dan 6X1600-16 meter (maks 16 meter)

A: Berapa lama periode jaminan kualitas Anda?

Satu tahun.Dan ketika mesin tiba di bengkel pelanggan, kami akan mengirim insinyur ke mesin commissioning dan memberikan pelatihan.Tetapi juga, klien dapat membiarkan insinyur mereka ke bengkel kami untuk belajar sebelum pengiriman.
