| Nama merek: | CMC |
| Model Number: | 6X1600 |
| MOQ: | 1 set |
| harga: | dapat dinegosiasikan |
| Ketentuan Pembayaran: | Mantan karya/ FOB SHANGHAI/ CIF |

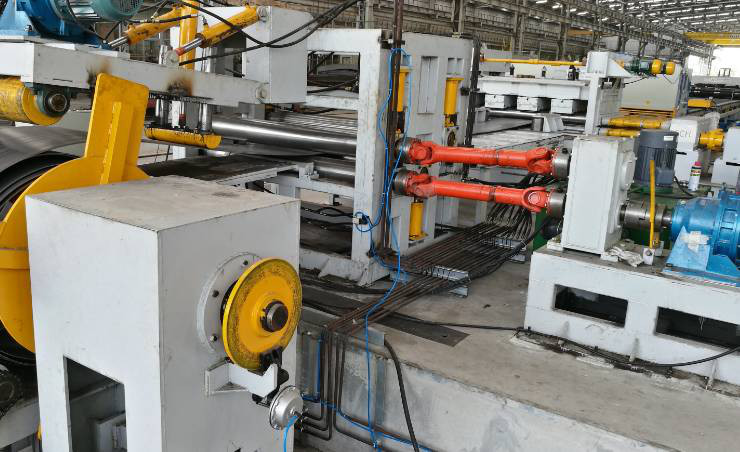

800 - 1600mm Q235A Hot Rolled Mild Steel Coil Dipotong Untuk Panjang Garis Mesin
Aplikasi:
Ini untuk proses uncoiling, leveling, cutting, scrape edge slitting dan taper slitting, untuk mendapatkan satu sisi lebar kecil, satu sisi pelat baja lebar besar.
Rincian Cepat:
| Nama | Nama lain | Nama merk | CMC |
| Potong ke garis panjang untuk tiang lampu |
Dekoiler, Mesin pemotong kumparan baja, menggorok, Mesin pemotong untuk tiang lampu; |
Fitur | Garis kami berbeda dengan potongan tradisional menjadi panjang, Anda bisa mendapatkan lembaran berbentuk tangga dengan satu sisi kecil dan satu sisi lebar lebih besar |
| Kapasitas pemotongan |
Ketebalan 2-6mm 12000mm panjang Lebar 800-1600mm |
Penggunaan Industri | Industri tiang lampu jalan |
Parameter Teknis
1. Ketebalan bahan: 2mm-6.0mm untuk baja ringan canai panas Q235A
2. Lebar bahan: 800-1600mm
3. Berat kumparan baja: Maks 20 ton
4. Diameter dalam kumparan baja: Φ500mm-Φ750mm
5. Kecepatan leveling: 5- 15m / mnt
6. Jumlah roller leveling: 13
7. Diameter rol leveling: 160mm
8. Rentang panjang untuk skala: 2000～12000mm sesuai persyaratan.
10. Toleransi panjang pemotongan: ± 15mm (berdasarkan pelat panjang 8m)
11. Daya motor leveling utama: 37kw (total sekitar 65KW)
12. area lebar untuk mesin: sekitar 7000mm
spesifikasi
1. Baja koil memuat mobil dolly:
ATAS dan BAWAH: Hidrolik
Bergerak horizontal: bermotor
Max.loading berat: 15Ton
2. Decoiler tipe payung dua kepala hidrolik:
Termasuk: Pelunasan bermotor, Motor, peredam,
Sistem rantai mengambil shift untuk berputar.Arah putaran bisa searah jarum jam dan tidak searah jarum jam.
Buka dan tutup: Hidrolik
Max.loading berat: 15Ton
3. Perangkat penekan pemandu hidraulik, kepala sekop, jepit dan makan:
Ini untuk membawa kepala kumparan baja ke unit pengumpanan, hidrolik naik dan tekan untuk menghindari kumparan baja longgar.
Rotasi dua rol mengumpankan material ke unit celah tepi.Rol atas dan bawah: hidrolik
4. Meja kerja cara rolling tengah: 4M
5. Unit leveling: (dua tipe lay),
Termasuk: motor yang dapat disesuaikan kecepatan, peredam, gearbox.
Roller leveling berurusan dengan perlakuan panas, 40Cr.HRC48
Roller atas dan bawah total 13. (termasuk 1 pasang pinch roller)
Gerakan naik dan turun alas roller atas digerakkan oleh motor melalui sistem cacing.
Itu dengan satuan pengukur panjang:
Memutar encoder mengirimkan sinyal panjang ke sistem kontrol dan mengontrol panjang tertentu.
Catatan : opsi : empat unit leveling tipe lay dengan unit pemandu individual.
6. Mesin pemotong:
Termasuk: Geser balok ayun hidrolik Q12Y-6 * 2000.
7. Unit menggorok tepi ganda.
Ini untuk menggorok tepi goresan pelat baja canai panas untuk mendapatkan lebar yang tepat untuk tiang lampu.
Ini didasarkan pada prinsip geser bergulir untuk memotong lembaran baja.Ada dolly di depan unit slitting.Ini untuk mengontrol pemotongan lurus.Dengan mengubah posisi pisau slitting untuk mendapatkan lebar yang berbeda dari ukuran lembaran tiang lampu yang berbeda.
Termasuk :
Meja penyangga dengan rel
Menjepit lembar dolly, one piece
Unit celah tepi tipe bilah ganda dengan motor dan gear box.
8. Unit celah lancip
Mesin slitting lancip didasarkan pada prinsip geser bergulir untuk memotong lembaran baja.Ada dolly di depan unit slitting.Ini untuk mengontrol tingkat pemotongan lancip.Dengan mengubah posisi stopper pada dolly untuk mengontrol tingkat slitting lancip.
Termasuk :
Meja penyangga dengan rel
Menjepit lembar dolly, one piece
Unit celah tepi tipe bilah tunggal dengan motor dan gear box.
9. Meja pendukung tipe bola untuk lembar lancip jadi
10. Sistem kelistrikan:
Meja kontrol pusat.
PLC, inverter driver AC memiliki fitur respons cepat dan aktivitas yang baik, yang secara efektif dapat mengontrol akurasi pengukuran dan kecepatan lari.
11. Sistem hidrolik:
Tenaga hidrolik 25L/mnt
Termasuk: stasiun hidrolik, katup, tangki minyak, sambungan, pipa lunak, pipa keras dan sebagainya.
Apa bedanya dengan cut to length kami dan lainnya?
Potongan tradisional memanjang hanya memotong gulungan baja menjadi lembaran.Tapi milik kami dirancang khusus untuk tiang lampu, dapat memotong gulungan baja menjadi lembaran, tetapi pada saat yang sama, juga dapat memotong lembaran menjadi satu sisi lebar kecil, satu sisi lebar besar, mirip dengan berbentuk tangga.
Komunikasi dengan pelanggan
A: Bagaimana cara memotong lembaran dengan satu sisi lebar kecil dan satu sisi lembaran lebar besar dengan mesin ini?
B: Pertama, ada unit slitting tepi ganda, itu untuk menggorok tepi pelat baja canai panas untuk mendapatkan lebar yang tepat untuk tiang lampu, dan kemudian kita dapat menggunakan unit slitting lancip kami untuk memotong lembaran baja menjadi 2 bagian dengan satu sisi kecil dan satu sisi lembaran lebih besar.Ada dolly di depan unit slitting.Ini untuk mengontrol tingkat pemotongan lancip.Dengan mengubah posisi stopper pada dolly untuk mengontrol tingkat slitting lancip.
A: Berapa banyak model yang kami miliki untuk dipotong memanjang?
B: Kami memiliki tiga jenis, 6X1600-12meters (panjang pemotongan maks adalah 12meter), 6X1600-14 meter (maks 14 meter) dan 6X1600-16 meter (maks 16 meter)
A: Berapa lama periode jaminan kualitas Anda?
Satu tahun.Dan ketika mesin tiba di bengkel pelanggan, kami akan mengirim insinyur ke mesin commissioning dan memberikan pelatihan.Tetapi juga, klien dapat membiarkan insinyur mereka ke bengkel kami untuk belajar sebelum pengiriman.
