Detail produk:
|
Cahaya Tinggi: | mesin pemotong otomatis,piring mesin pemotong |
---|
Cepat Detail:
Nama | Nama lain | Nama merek | CMC |
Memotong untuk panjang garis untuk tiang lampu |
Decoiler, Mesin pemotong baja coil, Menggorok, Mesin Cutting lightpole; |
Fitur | Garis kami berbeda dengan memotong tradisional panjang, Anda bisa mendapatkan tangga berbentuk lembar dengan satu sisi kecil dan satu sisi lebar lebih besar |
Memotong kapasitas |
2-6mm tebal 12000mm panjang 800-1600mm lebar |
Penggunaan industri | Tiang lampu jalan industri |
Keterangan:
Parameter teknis
1. ketebalan bahan: 2mm-6.0 mm untuk Q235A panas digulung baja ringan
2. lebar bahan: 800-1600mm
3. berat baja coil: maks 20 ton
4. diameter dalam kumparan baja: Φ500mm-Φ750mm
5. meratakan speed: 5 - 15m/min
6. jumlah meratakan rol: 13
7. meratakan rol diameter: 160mm
8. panjang rentang untuk skala: 2000 ~ 12000mm menurut syarat-syarat.
10. toleransi panjang pemotongan: ±15mm (basa pada pelat panjang 8m)
11. utama meratakan daya motor: 37kw (total tentang 65KW)
12. luas untuk mesin: sekitar 7000mm
Aplikasi:

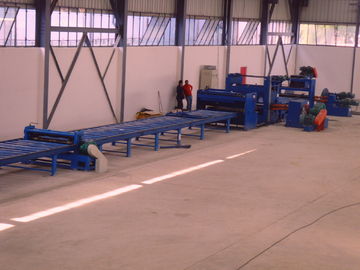

Hal ini untuk tiang lampu bahan uncoiling, leveling, pemotongan, mengikis tepi menggorok dan proses menggorok lancip, untuk mendapatkan satu sisi kecil lebar, satu sisi besar lebar baja piring.
Spesifikasi
1. steel coil loading dolly mobil:
Naik dan turun: hidrolik
Bergerak horizontal: bermotor
Max.loading berat: 15Tons

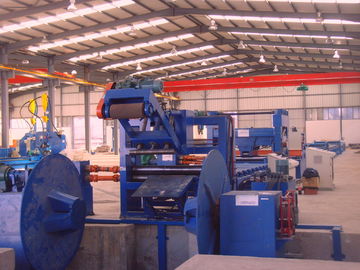

2. hidrolik ganda-kepala payung tipe decoiler:
Termasuk: bermotor melunasi, Motor, peredam,
Sistem jaringan diperlukan pergeseran untuk memutar. Arah rotasi dapat searah jarum jam dan unclockwise.
Buka dan tutup: hidrolik
Max.loading berat: 15Tons
3. hidrolik menekan membimbing, sekop-kepala, mencubit dan makan perangkat:
Ini adalah untuk mengambil kepala kumparan baja untuk makan unit, hidrolik sampai dan tekan untuk menghindari kumparan baja longgar.
Rotasi rol dua feed materi ke tepi menggorok unit. Up roller yang naik dan turun: hidrolik
4. tengah bergulir cara meja kerja: 4M

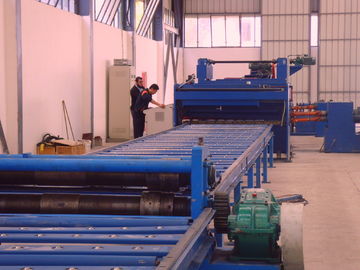

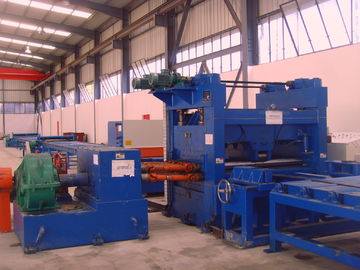

5. meratakan unit: (dua berbaring jenis),
Termasuk: kecepatan adjustable motor, peredam, gearbox.
Roller meratakan adalah kesepakatan dengan perawatan menggunakan panas, 40Cr. HRC48
Atas dan bawah roller total 13. (termasuk 1 pasang sejumput Roller)
Up roller dasar di atas dan ke bawah gerakan digerakkan oleh motor melalui sistem cacing.
Hal ini dengan panjang mengukur unit:
Diputar mengirim encoder siginal panjang untuk mengontrol sistem dan mengontrol panjang tertentu.
Catatan: pilihan: empat berbaring jenis meratakan unit dengan unit membimbing individu.

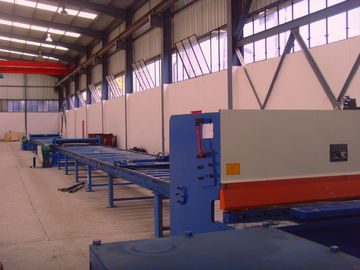

6. mesin potong:
Termasuk: Hydraulic swing beam geser Q12Y - 6 * 2000.
7. double tepi menggorok unit.
Hal ini untuk menggorok mengikis tepi plat baja canai panas untuk mendapatkan lebar tepat untuk tiang lampu.
Ini prinsip geser bergulir untuk memotong lembaran baja. Ada dolly depan unit menggorok. Itu adalah untuk mengontrol pemotongan lurus. Dengan mengubah posisi pisau menggorok untuk mendapatkan berbagai lebar fr ukuran berbeda tiang lampu lembar.
Termasuk:
Mendukung meja dengan rel
Menjepit dolly lembar, satu potong
Double bilah ketik tepi menggorok unit dengan motor dan gear box.
8. taper menggorok unit
Menggorok mesin lancip prinsip geser bergulir untuk memotong lembaran baja. Ada dolly depan unit menggorok. Itu adalah untuk mengontrol tingkat pemotongan lancip. Dengan mengubah posisi sumbat Dolly untuk mengontrol tingkat menggorok lancip.
Termasuk:
Mendukung meja dengan rel
Menjepit dolly lembar, satu potong
Tunggal pisau jenis tepi menggorok unit dengan motor dan gear box.
9. bola tipe tabel dukungan untuk selesai lancip lembar
10. listrik sistem:
Tabel kontrol pusat.
PLC, AC inverter pengemudi memiliki fitur respon cepat dan kegiatan yang baik, yang dapat secara efektif mengontrol kecepatan mengukur akurasi dan berjalan.
11. hidrolik sistem:
Daya hidrolik 25L/menit
Termasuk: hidrolik, katup, tangki minyak, bersama, lembut pipa, pipa paralon dan seterusnya.
What is the perbedaan dengan kami memotong untuk panjang dan lain-lain?
Tradisional luka panjang hanya memotong baja kumparan ke lembaran. Tetapi kita dirancang khusus untuk tiang lampu, itu dapat memotong baja kumparan ke lembaran, tetapi pada saat yang sama, itu juga dapat memotong lembar ke satu sisi kecil lebar, satu sisi besar lebar, mirip berbentuk tangga.
Komunikasi dengan pelanggan
A: bagaimana untuk memotong lembar dengan lebar kecil satu sisi dan satu sisi besar lebar lembar mesin ini?
B: pertama, ada ujung ganda menggorok unit, untuk menggorok mengikis tepi plat baja canai panas untuk mendapatkan lebar tepat untuk tiang lampu, dan kemudian kita dapat menggunakan unit menggorok kami lancip untuk memotong lembaran baja potong 2 dengan satu sisi kecil dan satu sisi lebih besar lembar. Ada dolly depan unit menggorok. Itu adalah untuk mengontrol tingkat pemotongan lancip. Dengan mengubah posisi sumbat Dolly untuk mengontrol tingkat menggorok lancip.
A: bagaimana banyak model yang kita miliki untuk memotong untuk panjang?
B: kami memiliki tiga macam, 6 X 1600-12 meter (panjang pemotongan maks adalah 12 meter), 6 X 1600-14 meter (maks 14 meter) dan 6 X 1600-16 meter (max 16 meter)
A: Berapa lama adalah periode jaminan kualitas Anda
Satu tahun. Dan ketika mesin tiba di lokakarya pelanggan, kami akan mengirim insinyur ke komisioning mesin dan memberikan pelatihan. Tetapi juga, klien dapat membiarkan mereka insinyur untuk workshop kami untuk belajar sebelum pengiriman.
