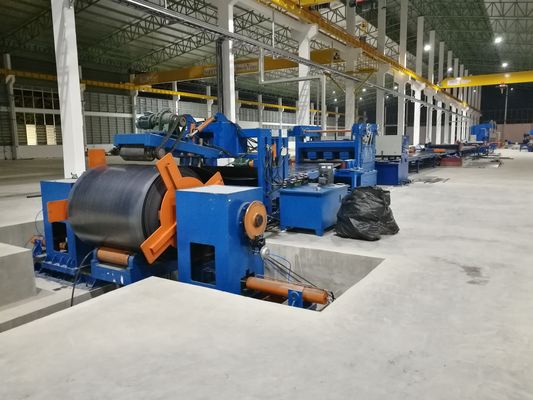

Standar memotong untuk panjang garis, panas digulung tiang lampu baja ringan mesin untuk 6m 8m 14m

Rincian Cepat:

Keterangan:

Parameter Teknis

1. Ketebalan bahan: 2mm-6.0mm untuk baja ringan canai panas Q235A

2. Lebar bahan: 800-1600mm

3. Berat kumparan baja: Maks 20 ton

4. Diameter dalam kumparan baja: Φ500mm-Φ750mm

5. Kecepatan leveling: 5- 15m / mnt

6. Jumlah roller leveling: 13

7. Diameter rol leveling: 160mm

8. Rentang panjang untuk skala: 2000～12000mm sesuai persyaratan.

10. Toleransi panjang pemotongan: ± 15mm (berdasarkan pelat panjang 8m)

11. Daya motor leveling utama: 37kw (total sekitar 65KW)

12. area lebar untuk mesin: sekitar 7000mm

Aplikasi:

Ini untuk proses uncoiling, leveling, cutting, scrape edge slitting dan taper slitting, untuk mendapatkan satu sisi lebar kecil, satu sisi pelat baja lebar besar.

spesifikasi

1. Baja koil memuat mobil dolly:

ATAS dan bawah: Hidrolik

Bergerak horizontal: bermotor

Max.loading berat: 15Ton

2. Decoiler tipe payung dua kepala hidrolik:

Termasuk: Pelunasan bermotor, Motor, peredam,

Sistem rantai mengambil shift untuk memutar.Arah rotasi bisa searah jarum jam dan berlawanan arah jarum jam.

Buka dan tutup: Hidrolik

Max.loading berat: 15Ton

3. Perangkat penekan pemandu hidraulik, kepala sekop, jepit dan makan:

Ini untuk membawa kepala kumparan baja ke unit pengumpanan, hidrolik naik dan tekan untuk menghindari kumparan baja longgar.

Rotasi dua rol mengumpankan material ke unit celah tepi.Rol atas dan bawah: hidrolik

4. Meja kerja cara rolling tengah: 4M

5. Unit leveling: (dua tipe lay),

Termasuk: motor yang dapat disesuaikan kecepatan, peredam, gearbox.

Roller leveling berurusan dengan perlakuan panas, 40Cr.HRC48

Roller atas dan bawah total 13. (termasuk 1 pasang pinch roller)

Gerakan naik dan turun alas roller atas digerakkan oleh motor melalui sistem cacing.

Itu dengan satuan pengukur panjang:

Memutar encoder mengirimkan sinyal panjang ke sistem kontrol dan mengontrol panjang tertentu.

Catatan : opsi : empat unit leveling tipe lay dengan unit pemandu individual.

6. Mesin pemotong:

Termasuk: Geser balok ayun hidrolik Q12Y-6 * 2000.

7. Unit menggorok tepi ganda.

Ini untuk menggorok tepi goresan pelat baja canai panas untuk mendapatkan lebar yang tepat untuk tiang lampu.

Ini didasarkan pada prinsip geser bergulir untuk memotong lembaran baja.Ada dolly di depan unit slitting.Ini untuk mengontrol pemotongan lurus.Dengan mengubah posisi pisau slitting untuk mendapatkan lebar yang berbeda dari ukuran lembaran tiang lampu yang berbeda.

Termasuk :

Meja penyangga dengan rel

Menjepit lembar dolly, satu potong

Unit celah tepi tipe bilah ganda dengan motor dan gear box.

8. Unit celah lancip

Mesin menggorok lancip didasarkan pada prinsip geser bergulir untuk memotong lembaran baja.Ada dolly di depan unit slitting.Ini untuk mengontrol tingkat pemotongan lancip.Dengan mengubah posisi stopper pada dolly untuk mengontrol tingkat slitting lancip.

Termasuk :

Meja penyangga dengan rel

Menjepit lembar dolly, satu potong

Unit celah tepi tipe bilah tunggal dengan motor dan gear box.

9. Meja pendukung tipe bola untuk lembar lancip jadi

10. Sistem kelistrikan:

Meja kontrol pusat.

PLC, inverter driver AC memiliki fitur respons cepat dan aktivitas yang baik, yang dapat secara efektif mengontrol akurasi pengukuran dan kecepatan lari.

11. Sistem hidrolik:

Tenaga hidrolik 25L/mnt

Termasuk: stasiun hidrolik, katup, tangki minyak, sambungan, pipa lunak, pipa keras dan sebagainya.

Apa bedanya dengan cut to length kami dan lainnya?

Potongan tradisional memanjang hanya memotong gulungan baja menjadi lembaran.Tapi milik kami dirancang khusus untuk tiang lampu, dapat memotong gulungan baja menjadi lembaran, tetapi pada saat yang sama, juga dapat memotong lembaran menjadi satu sisi lebar kecil, satu sisi lebar besar, mirip dengan berbentuk tangga.

Komunikasi dengan pelanggan

A: Bagaimana cara memotong lembaran dengan satu sisi lebar kecil dan satu sisi lembaran lebar besar dengan mesin ini?

B: Pertama, ada unit menggorok tepi ganda, itu untuk menggorok tepi pelat baja canai panas untuk mendapatkan lebar yang tepat untuk tiang lampu, dan kemudian kita dapat menggunakan unit slitting lancip kami untuk memotong lembaran baja menjadi 2 bagian dengan satu sisi kecil dan satu sisi lembaran lebih besar.Ada dolly di depan unit slitting.Ini untuk mengontrol tingkat pemotongan lancip.Dengan mengubah posisi stopper pada dolly untuk mengontrol tingkat slitting lancip.

A: Berapa banyak model yang kami miliki untuk dipotong memanjang?

B: Kami memiliki tiga jenis, 6X1600-12meters (panjang pemotongan maks adalah 12meter), 6X1600-14 meter (maks 14 meter) dan 6X1600-16 meter (maks 16 meter)

A: Berapa lama periode jaminan kualitas Anda?

Satu tahun.Dan ketika mesin tiba di bengkel pelanggan, kami akan mengirim insinyur ke mesin commissioning dan memberikan pelatihan.Tetapi juga, klien dapat membiarkan insinyur mereka ke bengkel kami untuk belajar sebelum pengiriman.
