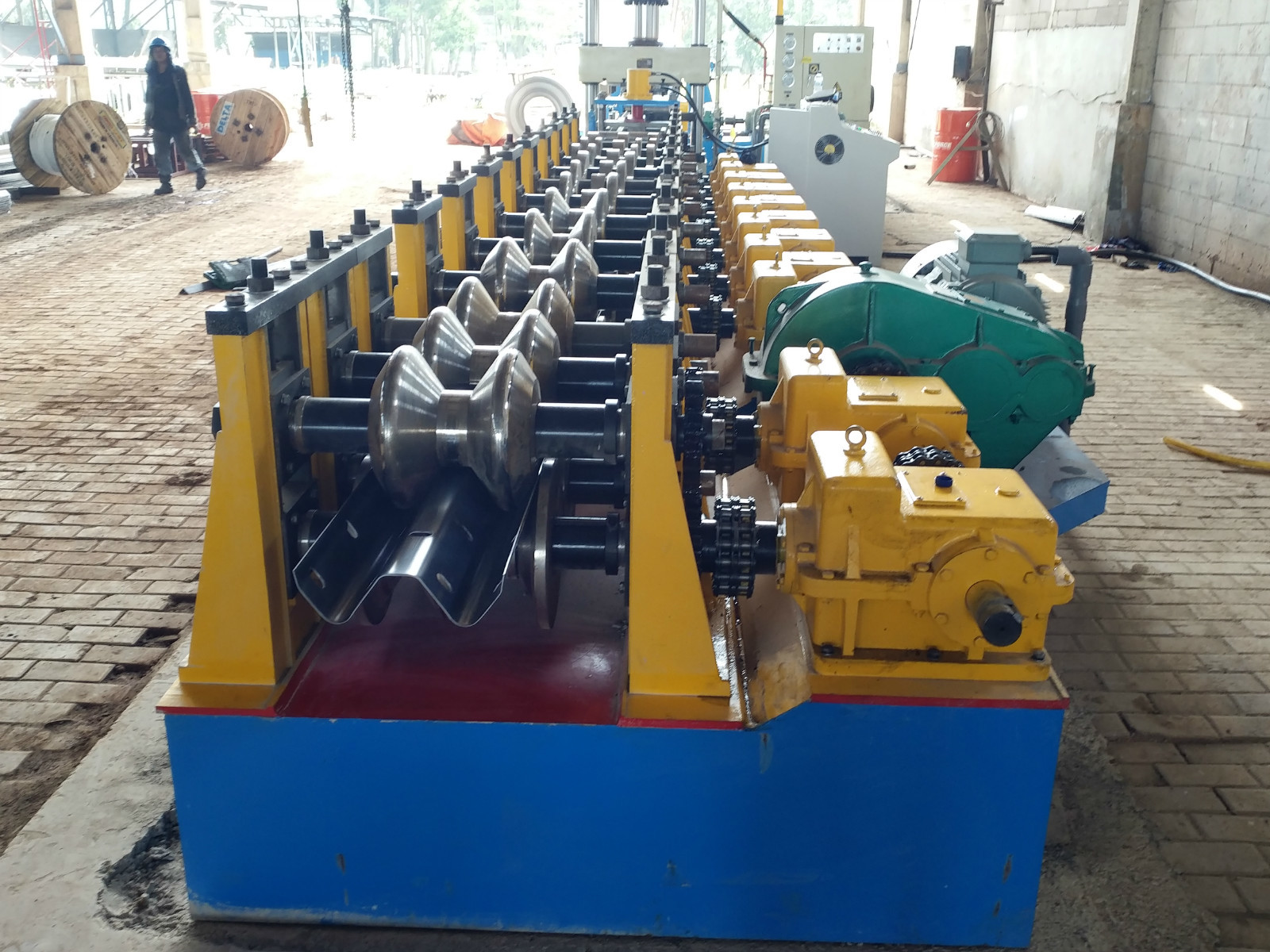

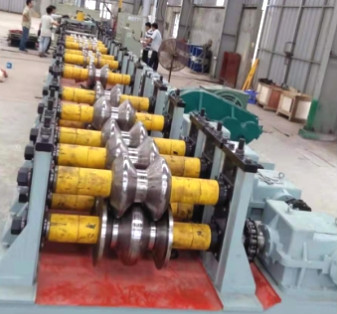

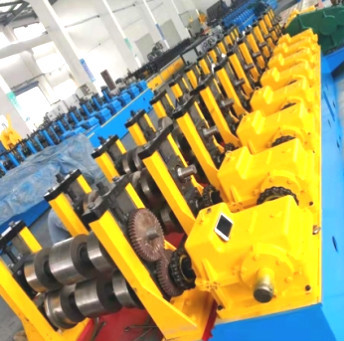

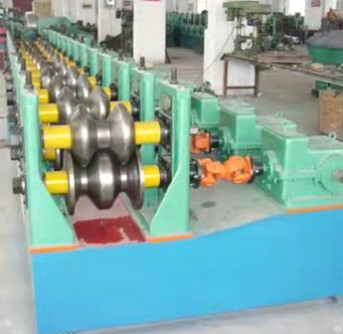

ISO9001 350H beam Highway Barrier Mesin Roll Forming
I. Deskripsi produk
| 1 |
Model nomor. |
Mesin Roll Form Lantai Baja Berkecepatan Tinggi |
| 2 |
Ketebalan |
0,3-0,8mm |
| 3 |
Bahan coli |
GI |
| 4 |
Daya dukung decoiler manual |
6,5 ton |
| 5 |
bahan poros |
45 # baja |
| 6 |
Diameter luar |
Disesuaikan |
| 7 |
jumlah langkah pembentukan |
Disesuaikan |
| 8 |
penularan |
transmisi berantai |
| 9 |
Kecepatan membentuk |
8-12 m / mnt |
| 10 |
daya motor utama |
3kw |
| 11 |
tegangan |
380V50HZ Tiga fase atau sesuai kebutuhan |
| 12 |
dimensi |
7 * 1.3 * 1.3 |
| 13 |
pemotongan |
pemotongan hidrolik |
| 14 |
bahan pisau |
Baja Cr12 dengan perlakuan padam 60-62 ° c |
| 15 |
sistem pengaturan |
PLC (Delta) |
| 16 |
toleransi panjang |
± 1mm |
| 17 |
suku cadang |
1 bagian demaged mudah: conk 2pcs, sekering-link 4pcs
2 matras karet: 1 pcs
3 baut kunci: 1 pcs
|
| 18 |
Seluruh baris termasuk: decoiler manual, mesin roll forming, stasiun hidrolik,
pemotong hidrolik, sistem kontrol PLC, meja habis.
|
Parameter mesin dasar
- Sifat mekanik dan spesifikasi bahan baku
Bahan: Q345B lembaran galvanis
Ketebalan: 2,5～3.0mm
Lebar: 450-476mm
Berat: 65kg
Spesifikasi produk
Produk: dengan gambar produk
Lebar produk: 310mm ± 5mm
Tinggi produk: 81mm ± 5mm
Produk spesifikasi
Metode pembentukan: Pembentukan roll dingin
Kecepatan produksi: ≤10m / mnt
Arah makan: pakan kiri
Tegangan utama: 380V, 50Hz
Total daya unit: sekitar 20.7KW
Bantalan poros penggerak: 6026
Pengangkatan turbo: SWL10-3 / 23-FU3
Motor penggerak utama: YVP180M-4-15
Peredam: ZQ500-48.57
Bahan papan dinding: A3
Bahan poros: 40
Bahan cetakan: Gcr15
AKU AKU AKU, Tinjauan umum struktur peralatan
Kerangka peralatan diproses oleh pelat baja A3, setelah perawatan penuaan, struktur 3-rol, 1 atas dan 2 lebih rendah, roller bawah mengadopsi struktur tetap, roller atas mengadopsi penyesuaian gerakan slider, dan 3 set drive box turbin digerakkan oleh motor untuk menyesuaikan bagian atas dan bawah Kotak turbin dihubungkan oleh batang penghubung untuk memastikan sinkronisasi 3 set kotak, dan 3 pelat dinding independen dihubungkan oleh poros untuk memastikan paralelisme seluruh mesin.Diameter poros rol adalah 110mm.Ada dua set cetakan di kiri dan kanan, satu untuk busur dalam dan satu untuk busur luar, dan satu set motor utama 15KW.Hal ini digerakkan oleh peredam ZQ500, yang menggerakkan poros bawah kiri dan kanan melalui gigi. Modul roda gigi adalah 10m, satu untuk setiap kiri dan kanan. Produk diproses melalui konsol operasi.
IV,Daftar periksa konfigurasi peralatan
| Tidak |
Bagian nama
|
Kuantitas
|
| 1 |
Membentuk cetakan
|
Satu set cetakan di setiap sisi
|
| 2 |
15kW motor penggerak
|
1 Set
|
| 3 |
Membentuk poros cetakan
|
3set
|
| 4 |
Pengangkatan turbo
|
3set
|
| 5 |
Mengangkat motor penggerak
|
1 Set
|
| 6 |
Peredam ZQ500
|
1 Set
|
| 7 |
Konsol listrik
|
1 Set
|
| 8 |
Peralatan jangkar baut
|
1 Set
|
V. diagram struktur peralatan:
