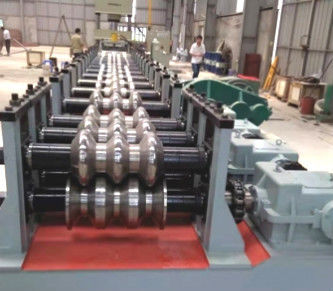

CMC CE Guardrail 450mm Panel Mesin Roll Forming

CMC CE Guardrail 450mm Panel Mesin Roll Forming

Brand Name:	CMC
MOQ:	1 Set
harga:	Negotiate
Payment Terms:	T / T, L / C, D / P
Supply Ability:	50 set per bulan.

Detail Information

Product Description

Detail Information

Tempat asal:

Wuxi, Cina

Sertifikasi:

CE, ISO

Nama:

Panel pagar pembatas roll membentuk mesin

Layanan purna jual disediakan:

Suku cadang gratis, Insinyur tersedia untuk melayani mesin di luar negeri

Kekuatan (w):

22kw-1000kw

Bobot:

65Kg

Lokasi Showroom:

Tidak ada

Nama merek:

CMC

Kemasan rincian:

Seluruh tubuh ditutupi dengan kantong plastik. atau sesuai dengan kebutuhan pelanggan.

Menyediakan kemampuan:

50 set per bulan.

Menyoroti:

450mm Guardrail Mesin Roll Forming

22kw Panel Roll Forming Machine

Product Description

CMC CE 450 - 476mm Guardrail panel roll membentuk mesin

Parameter mesin I.Basic

Sifat mekanik dan spesifikasi bahan baku

Bahan: Q345B lembaran galvanis
Ketebalan: 2,5 ～ 3,0mm
Lebar: 450-476mm
Berat: 65kg
Spesifikasi produk
Produk: dengan gambar produk
Lebar produk: 310mm ± 5mm
Tinggi produk: 81mm ± 5mm
Spesifikasi Produk
Metode pembentukan: Pembentukan roll dingin
Kecepatan produksi: ≤10m / mnt
Arah makan: pakan kiri
Tegangan utama: 380V, 50Hz
Total daya unit: sekitar 20.7KW
Bantalan poros penggerak: 6026
Pengangkatan turbo: SWL10-3 / 23-FU3
Motor penggerak utama: YVP180M-4-15
Peredam: ZQ500-48.57
Bahan papan dinding: A3
Bahan poros: 40
Bahan cetakan: Gcr15

II, Tinjauan umum struktur peralatan

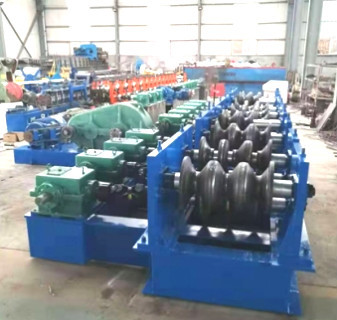

Kerangka peralatan diproses oleh pelat baja A3, setelah perawatan penuaan, struktur 3-rol, 1 atas dan 2 lebih rendah, roller bawah mengadopsi struktur tetap, roller atas mengadopsi penyesuaian gerakan slider, dan 3 set drive box turbin digerakkan oleh motor untuk menyesuaikan bagian atas dan bawah Kotak turbin dihubungkan oleh batang penghubung untuk memastikan sinkronisasi 3 set kotak, dan 3 pelat dinding independen dihubungkan oleh poros untuk memastikan paralelisme seluruh mesin.Diameter poros rol adalah 110mm.Ada dua set cetakan di kiri dan kanan, satu untuk busur dalam dan satu untuk busur luar, dan satu set motor utama 15KW.Hal ini digerakkan oleh peredam ZQ500, yang menggerakkan poros bawah kiri dan kanan melalui gigi. Modul roda gigi adalah 10m, satu untuk setiap kiri dan kanan. Produk diproses melalui konsol operasi.

III, daftar periksa konfigurasi peralatan

Tidak

Bagian nama

Kuantitas

Membentuk cetakan

Satu set cetakan di setiap sisi

15kW motor penggerak

1 Set

Membentuk poros cetakan

3set

Pengangkatan turbo

3set

Mengangkat motor penggerak

1 Set

Peredam ZQ500

1 Set

Konsol listrik

1 Set

Peralatan jangkar baut

1 Set

IV. Ketentuan pembayaran dan layanan purna jual:

1) FOB Tianjin
2) Pembayaran: deposit 30% T / T, dan membayar saldo sebelum pengiriman.
3) Waktu pengiriman: 60 hari kerja.
4) Periode jaminan: garansi terbatas 12 bulan mulai dari tanggal pengiriman.Biaya pengiriman untuk suku cadang yang diganti selama masa garansi harus ditanggung oleh pelanggan.
5) Suku cadang: bantalan, kancing, rantai, katup magnetik, tabung pelindung dll.
6) Instalasi dan pelatihan:
1. Jika pembeli mengunjungi pabrik kami dan memeriksa mesinnya, kami akan mengajari Anda cara memasang dan mengirimkannya kepada kami, dan juga melatih pekerja / teknisi Anda secara langsung.
2. Tanpa mengunjungi, kami akan mengirimkan Anda buku petunjuk dan CD untuk mengajar Anda menginstal dan mengoperasikan.
3. BIAYA INSTALASI:
Pembeli harus membayar biaya pemasangan (USD 100 satu orang satu hari).Ke akun yang ditunjuk penjual oleh T / T sebelum teknisi penjual pergi ke pabrik pembeli.Pembeli membayar biaya perjalanan teknisi penjual di luar China, termasuk biaya tiket pesawat, akomodasi dan makanan, menyediakan transportasi dari hotel tamu ke tempat kerja, komunikasi yang diperlukan, dan asuransi, dll.
