Mesin Las Monopole HM500 / 14000mm Otomatis

Mesin Las Monopole HM500 / 14000mm Otomatis
Automatic HM500 / 14000mm Monopole Welding Machine
Mesin Las Monopole HM500 / 14000mm Otomatis Mesin Las Monopole HM500 / 14000mm Otomatis Mesin Las Monopole HM500 / 14000mm Otomatis

Gambar besar :  Mesin Las Monopole HM500 / 14000mm Otomatis

Detail produk:
Tempat asal: WUXI, CINA
Nama merek: CMC
Nomor model: HM500/14000
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1 Set
Harga: as per negotiation, USD,EURO,RMB are acceptable
Kemasan rincian: pembongkaran, telanjang, cocok untuk pengiriman kontainer
Waktu pengiriman: 60 ~ 90 hari
Syarat-syarat pembayaran: T/T, L/C
Menyediakan kemampuan: sesuai dengan jumlah mesin

Mesin Las Monopole HM500 / 14000mm Otomatis

Deskripsi
Cahaya Tinggi:

Mesin las otomatis

,

tiang lampu mesin las

MESIN LAS TUTUP TIANG CNC 5G

MODEL: HM500/14000

Desain untuk Monopole, tiang tinggi, tiang 5G



Jenis rol

Dirancang khusus untuk monopole, tiang highmast, tiang komunikasi 5G, dan tiang lampu jalan normal

Standar: Rentang diameter: 200 ~ 500mm, Tebal: 4 ~ 12mm, Panjang: 14m

Opsi: Rentang diameter: 60~500mm, Tebal: 3~12mm, Panjang: 14m

Mesin las busur terendam busur tunggal kabel tunggal standar





Lingkup aplikasi:

Lingkup aplikasi: cocok untuk pengelasan penutupan otomatis longitudinal ukuran sedang panjang besar, seperti tiang 5G, monopole, tiang highmast dan tiang lampu jalan normal



Mesin ini biasanya cocok untuk pengelasan tiang poligonal dan kerucut ukuran sedang, terutama cocok untuk tiang yang hanya memiliki satu jahitan.Ini adalah jalur pengelasan otomatis.Troli dilengkapi dengan motor kecepatan yang dapat disesuaikan, yang dapat menarik tiang untuk bergerak.Silinder hidrolik membuat roda tekanan mengencangkan tiang dan mengelas pada saat yang bersamaan.





Fitur eksklusif:

1.CNC penyesuaian otomatis, sistem CNC, dengan perubahan diameter tiang, secara otomatis menyesuaikan tekanan, secara otomatis menyesuaikan posisi kaki penekan, secara otomatis mencocokkan kecepatan dan posisi makan, menjaga jahitan las selalu dalam keadaan tertutup, untuk memastikan kelancaran pengelasan.



2. Berdasarkan kualifikasi proses sebelumnya, setelah pengelasan, tidak ada puntiran pada las tiang, dan tidak perlu personel untuk membongkar dan memutar batang di bagian belakang mesin untuk memusatkan lasan.



3.Tiang penggerak dikendalikan oleh konversi frekuensi, dengan fungsi penghentian rem listrik untuk memastikan stabilitas pengelasan kepala dan ekor, sistem ini dapat mengelas tiang dari ujung kecil ke ujung bawah area penuh dan hampir tidak ada panjang yang tersisa dari pengelasan.Cara ini mengurangi kerja manual dari proses selanjutnya.



4. Jumlah rol penjepit adalah 3 set, keuntungannya adalah mengurangi tekanan rol ke permukaan tiang, dan mengurangi goresan di permukaan.Sangat cocok untuk produksi tiang segi delapan, tiang poligonal dan tiang kerucut.Itu bisa berdiameter sama atau berbentuk kerucut.



5. Troli tipe dorong dengan fungsi pengembalian cepat bermotor, tidak perlu operator untuk mendorong kembali secara manual dan mengurangi intensitas tenaga kerja operator.



6. Trolly dorong belakang dengan perangkat penjepit pneumatik, Sederhana dan cepat dibandingkan dengan penjepit manual.



7. Sisi bongkar adalah jenis roller, yang nyaman untuk memuat dan membongkar, dan kondusif untuk mewujudkan otomatisasi bahan hulu dan hilir.Bongkar muat bisa berada di sisi yang sama untuk membuat operator menghindari pergerakan jarak jauh.Operator hanya perlu bekerja di posisi mesin host, yang sangat mengurangi intensitas tenaga kerja.



8. Sistem sinkronisasi tekanan dan kontrol oli yang dikembangkan sendiri mengurangi persyaratan untuk tiang, membuat tiang setelah pengelasan lebih bulat dan kurang cacat.



9.Operator: 1 orang.



10. Bongkar rak roller, 5 set (cocok untuk tiang 12,14m)



11. Menurut tata letak bengkel pembeli, mesin dengan arah kerja yang berbeda dapat disediakan



12.Untuk persyaratan khusus pelanggan, mesin dapat dirancang dan diproduksi secara khusus untuk memenuhi berbagai kutub di seluruh dunia



13. Melalui kamera yang dipasang di kepala mesin, jahitan las tercermin pada layar panel kontrol utama, membuat pelacakan jahitan las menjadi sederhana dan mudah, dan mengurangi intensitas tenaga kerja operator untuk memantau pengelasan.

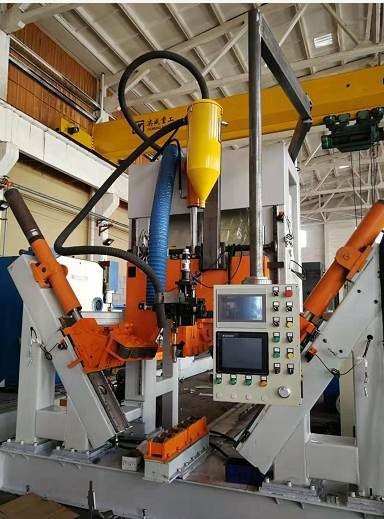

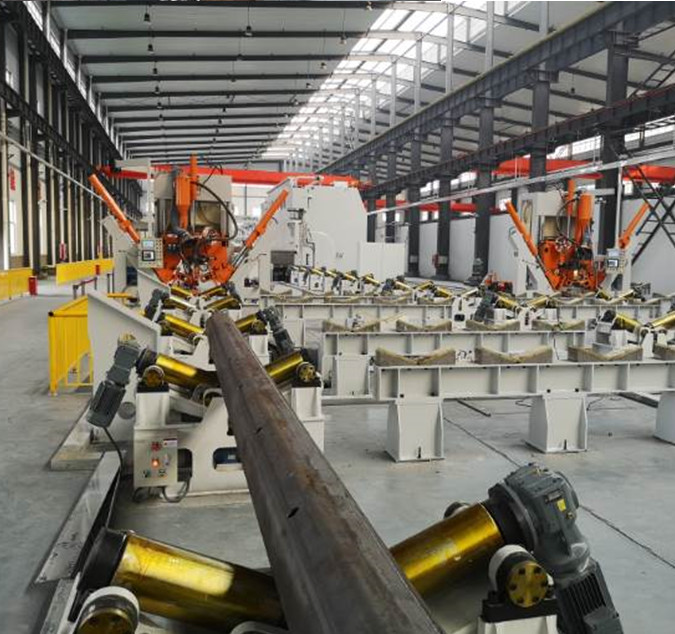

Mesin Las Monopole HM500 / 14000mm Otomatis 0 Mesin Las Monopole HM500 / 14000mm Otomatis 1



14. Opsi: Rentang diameter: 60 ~ 500mm, Tebal: 3 ~ 12mm, Panjang: 12mm





Mesin terdiri dari bagian-bagian berikut:

1. Meja kerja panjang untuk pemindahan troli

2. Bingkai gantry utama

3. Sistem penggerak troli

4. Bongkar rak roller, 5 set (cocok untuk tiang 12,14m)

5. Bagian penjepit hidrolik (Termasuk rol penjepit, cocok untuk tiang ukuran sedang)

6. Sistem pengelasan busur terendam, dengan sistem pengumpanan kawat

7. Sistem pemulihan fluks

8. Sistem hidrolik

9.Sistem pengaturan

10. Kamera, sistem pemantauan jahitan las

11. Roller penjepit, sesuai dengan kebutuhan tiang pelanggan.

Dengan 1 set cocok untuk tiang tinggi monopole, cetakan tiang 5G.

Opsional: 1 set cocok untuk tiang lampu jalan normal, diameter minimum 60mm (tiang bulat dan tiang kerucut)

Opsional: 1 set cocok untuk tiang lampu jalan normal, diameter minimum 60mm (tiang segi delapan)

Opsional: Satu set perangkat penjepit belakang yang cocok untuk tiang lampu jalan normal.(Termasuk alat kecil, cocok untuk tiang dengan panjang yang sangat pendek, seperti lengan panjang 1 ~ 2 meter)

Parameter teknis
1 Diameter tiang

200-500mm standar

Opsi 60 ~ 500mm

2 Panjang meja kerja 14000 mm
3 Ketebalan tiang

3~12mm, Q235, Q345

(Memenuhi diameter 100, ketebalan 6mm, memenuhi diameter 80, ketebalan 5.5mm)

4 Jumlah kaki penjepit 3 unit.
5 Daya motor pompa oli 4+4 KW
6 Daya motor seluler 4KW.Kecepatan disesuaikan
7 Stroke menekan vertikal 500mm
8 Tinggi operasi Jarak dari sudut bawah tiang ke tanah: 850mm
9 Mesin las

1000A, las busur terendam

Konfigurasi standar: Kabel tunggal busur tunggal,

10 Diameter kawat las: 2mm, 3.2mm, diameter kawat las tunduk pada ketebalan tiang.
11 Kecepatan pengelasan

0,8 ~ 3,0m / mnt tanpa langkah yang dapat disesuaikan

Catatan: ketebalan berbeda, kecepatan berbeda)

12 Tingkat penetrasi pengelasan 80%
13 komponen listrik Schneider (merek Prancis)
14 PLC sistem CNC Siemens (merek Jerman)
15 merek mesin las HUAYUAN, merek Cina
16 Bobot 8 Ton
17 Ukuran 31000x3500x4500 mm (PXWXT)
