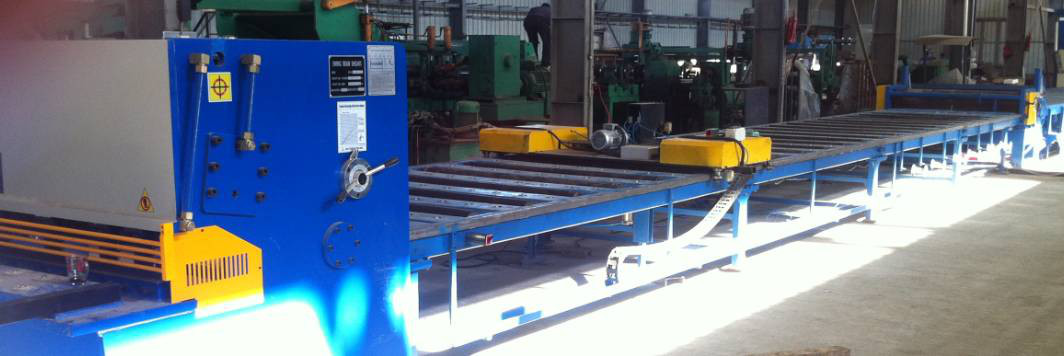

Gambar besar :  Garis Cut To Length untuk tiang lampu

Detail produk:
Tempat asal: Wuxi, Cina
Nama merek: CMC
Nomor model: CTLA8X800
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1 Set
Harga: according to the machine requirement
Kemasan rincian: Cocok untuk pengiriman kontainer
Waktu pengiriman: Menurut kepentingan mesin
Syarat-syarat pembayaran: Ex bekerja / FOB SHANGHAI / CIF
Menyediakan kemampuan: Persyaratan sesuai
Layanan Purna Jual: Kami akan mengirimkan insinyur untuk pelanggan lokakarya untuk instalasi, komisioning dan memberikan

Garis Cut To Length untuk tiang lampu

Deskripsi
Cahaya Tinggi:

baja mesin coil menggorok

,

Mesin Slitting logam

Dipotong sesuai garis panjang untuk tiang lampu , model: CTLA 8x18 00

(Tipe Sepenuhnya Otomatis, 4 level leveling)

Karakteristik kepemilikan:

Sepenuhnya utomati tipe c , jika mendapat lebar yang tepat untuk tiang, panjang CNC dikontrol, lancip dengan otomatisasi, pelat lancip bongkar dan susun sistem otomatis.

Dengan dua unit menggorok tepi menggorok tipe pisau ganda dan unit menggorok lancip.

( Catatan: sistem susun otomatis untuk pelat kurang dari 6mm, pelat tiang lampu )

Aplikasi:

Ini untuk bahan tiang lampu uncoiling, leveling, cutting, slitting edge slitting dan taper slitting, untuk mendapatkan satu sisi lebar kecil, satu sisi pelat baja lebar besar.

Parameter Teknis dan Perangkat yang Dibuat

Parameter Teknis

  • Ketebalan bahan : 3 mm-8mm untuk Q235A (Q345 = 6mm,) baja canai panas canai panas, (ST52 = 6mm)
  • Lebar bahan : 800- 1 8 0 0mm
  • Berat gulungan baja : Max 30 ton
  • Diameter dalam kumparan baja : Φ50 8 mm-Φ7 6 0mm
  • Kecepatan leveling : 5- 15 m / mnt
  • Jumlah rol leveling: 1 3
  • Diameter rol leveling: 1 44mm
  • Level roller jarak: 1 5 0mm
  • Bahan roller leveling: GCr15
  • Kekerasan roller leveling: HRC55 -58
  • Perangkat roller penopang: 3 unit
  • Diameter roller pendukung: 15 0 mm
  • Rentang panjang untuk skala : 2000 12 000mm sesuai persyaratan
  • Toleransi panjang pemotongan : ± 15mm (berdasarkan plat panjang 8m)
  • Daya motor leveling utama: 4 5 kw, 960RPM
  • Kapasitas mesin geser: 8 mmx2 5 00mm
  • Sudut rotasi mesin geser: Maks. 1,5 derajat.
  • double edge dan taper Slitting speed    1 5 m / mnt.
  • Kekuatan motor utama untuk menggorok 1 1 kw
  • Kecepatan bergerak Dolly: 15 m / mnt, dapat disesuaikan
  • Bahan pisau tajam: H13k
  • Diameter menggorok b lade : 31 0mm
  • taper slitting Diameter mencubit gulungan : 31 0mm
  • Maks. Lebar dalam unit menggorok ganda : 1800mm
  • Maks. Lebar bagian dalam unit taper slitting : 2400mm
  • area lebar untuk mesin : sekitar 7000mm

Detail perangkat

1. Baja coil memuat dolly mobil

Atas dan ke bawah: Hidraulik

Bergerak horizontal: bermotor

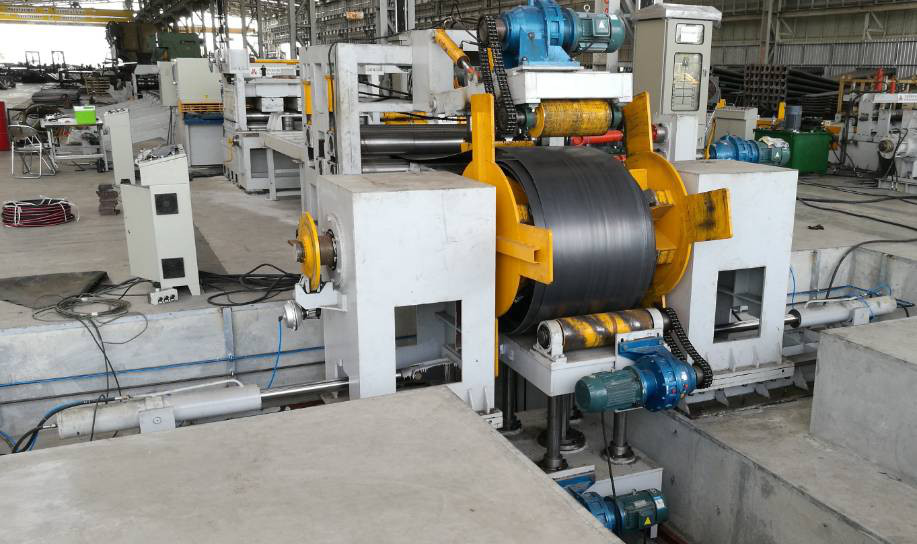

2. Hidrolik double-head tipe payung decoiler :

Termasuk : unit kiri dan kanan,

dengan rem yang memberikan ketegangan rotasi poros .

Buka dan tutup: Hidrolik

3. Hidrolik menekan dan membimbing, perangkat kepala sekop hidrolik, mencubit perangkat

Ini terdiri dari bingkai, perangkat hidrolik menekan dan membimbing, perangkat kepala sekop hidrolik, mencubit roller dan sistem driver motor , dll.

  • Perangkat penekan dan pemandu hidraulik:

Ini terdiri dari lengan penekan dan pemandu hidraulik, Penekan dan roda pemandu, gear box, motor, dll.

  • Perangkat kepala sekop hidrolik:

Ini terdiri dari perangkat kontraksi pelat sekop hidrolik, pelat pengeluaran, perangkat hidrolik, dll.

  • Perangkat cubitan hidrolik

Ini terdiri dari slide, 2 rol penjepit, perangkat penjepit hidrolik, bingkai, dll.

  • Bagian daya perangkat cubitan hidrolik

Ini terdiri dari motor AC, gear box, sekelompok spindle dan menghubungkan, dudukan bantalan, satu sambungan universal, dll.

4 . Cara kerja meja tengah bergulir

5 . Perangkat pemandu

Ini terdiri dari bingkai guild, pelat bidang bergerak, perangkat penyesuaian pemandu, roda ramping vertikal.

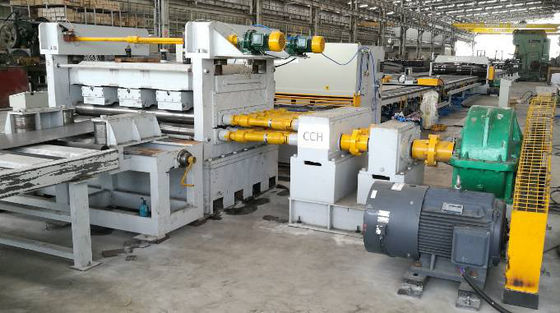

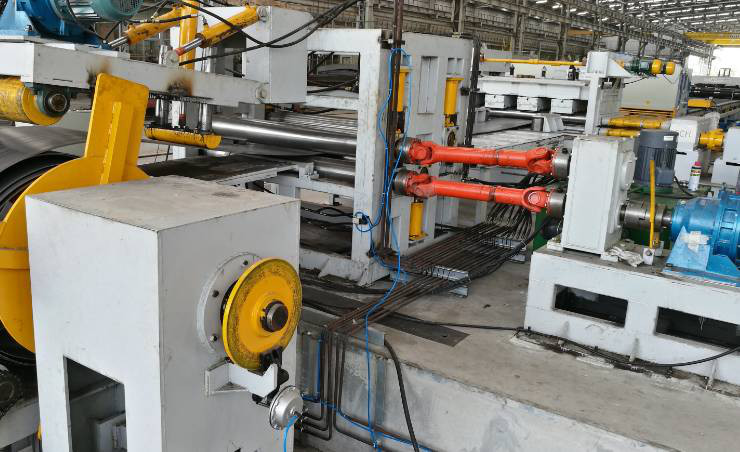

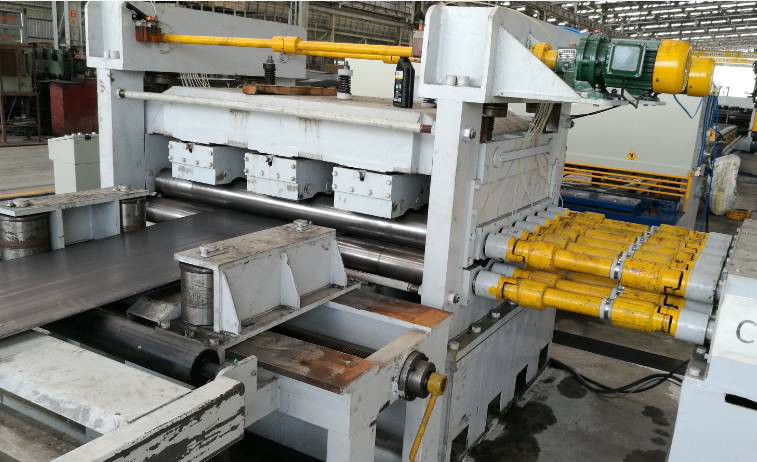

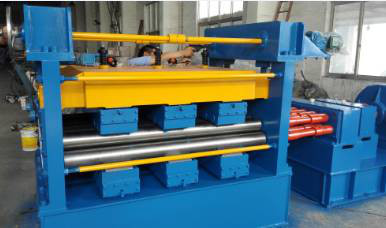

6. Unit leveling : ( empat tipe awam)

Ini adalah peralatan inti dari jalur ini yang dibagi menjadi bagian daya dan bagian inang.

Bagian daya terdiri dari penyangga daya, deselerator, motor yang dapat diatur kecepatan C, kabinet listrik C ( driver motor frekuensi AC ), kopling, kasing distribusi daya, tali roda, tali, sambungan universal dan rem YWZ, dll.

Bagian host terdiri dari dudukan bawah, rangka, dudukan gandar, dudukan dudukan geser, roller level, dudukan rangka atas, dudukan roda pendukung naik-turun, roda pendukung, angkat listrik dan perangkat pengepres, disertai 2 buah pengepres motor, pompa pelumas manual.

Karakteristik dari mesin ini:

Itu mengadopsi daya mendistribusikan kasus, setiap roller leveling terhubung dengan universal cross coupling, roller leveling naik dan turun keduanya aktif, kecepatan linier adalah konsistensi, sehingga gesekan antara permukaan rol dan plat akan berkurang, yang dapat mendorong efisiensi leveling.

Ada dua set bantalan rol di kedua sisi poros leveling, satu set bantalan dorong pesawat yang digunakan untuk mengurangi gesekan dan mencegah aksial dari librating, yang dapat mendorong efisiensi.

Dua kelompok roda pendukung dipasang pada mesin yang dapat mengatur sisi atas dan bawah, depan dan belakang. Ini digunakan untuk mendukung roller utama dan meningkatkan kekerasan roller serta efisiensi leveling yang cepat. Bantalan pada roda pendukung disegel yang dapat mencegah terak oksida masuk ke dalam bantalan.

Mesin ini mengadopsi gigi cacing dan batang cacing, torsi besar pada penyesuaian perlambatan bipolar dan pengepresan, daya pengepresan yang besar, dapat disesuaikan secara individual dan serempak untuk mengangkat dan menekan ke bawah, dan mengatur penyesuaian mikro secara manual.

Leveling roller adalah quenching induksi frekuensi tengah, level yang lebih dalam, yang dapat menghindari pembakaran bearing saat kekurangan minyak dan dapat memperpanjang usia mesin.

Mesin host leveling mengadopsi pasokan oli terpusat yang dapat beroperasi dengan mudah. Komponen utama bergetar oleh vibrator canggih di tanah air yang dapat menghancurkan stres dan mengurangi tekukan. Motor adalah motor penyetel kecepatan arus searah, menyertai pelat inti Eurotherm yang dapat mengurangi waktu pengangkatan dan pengereman (dua pertiga waktu rem lebih pendek dari yang umum) dan efisiensi perataan yang cepat.

7 . Jenis berputar mesin pemotong :

Termasuk : Hidrolik balok geser geser Q12Y-6 * 2000.

Geser dapat diputar 3 derajat agar sesuai untuk pemotongan pelat tiang lampu .

Setelah geser, pelat akan menjadi jajar genjang, dengan cara ini mengurangi limbah material dan mudah untuk proses pembuatan tiang lampu berikutnya

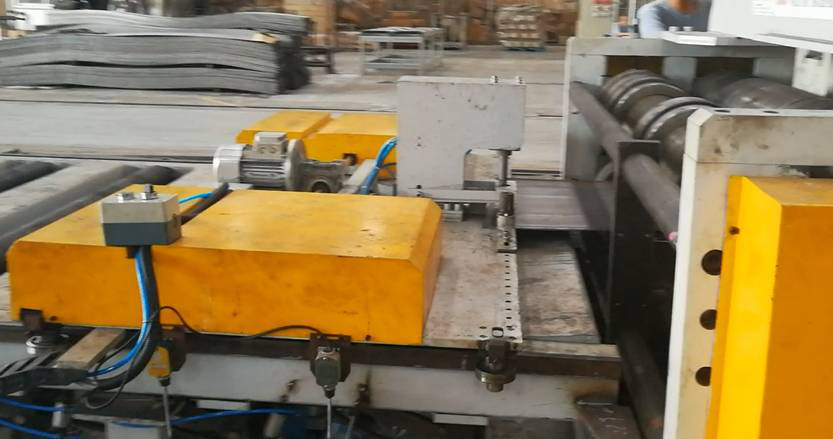

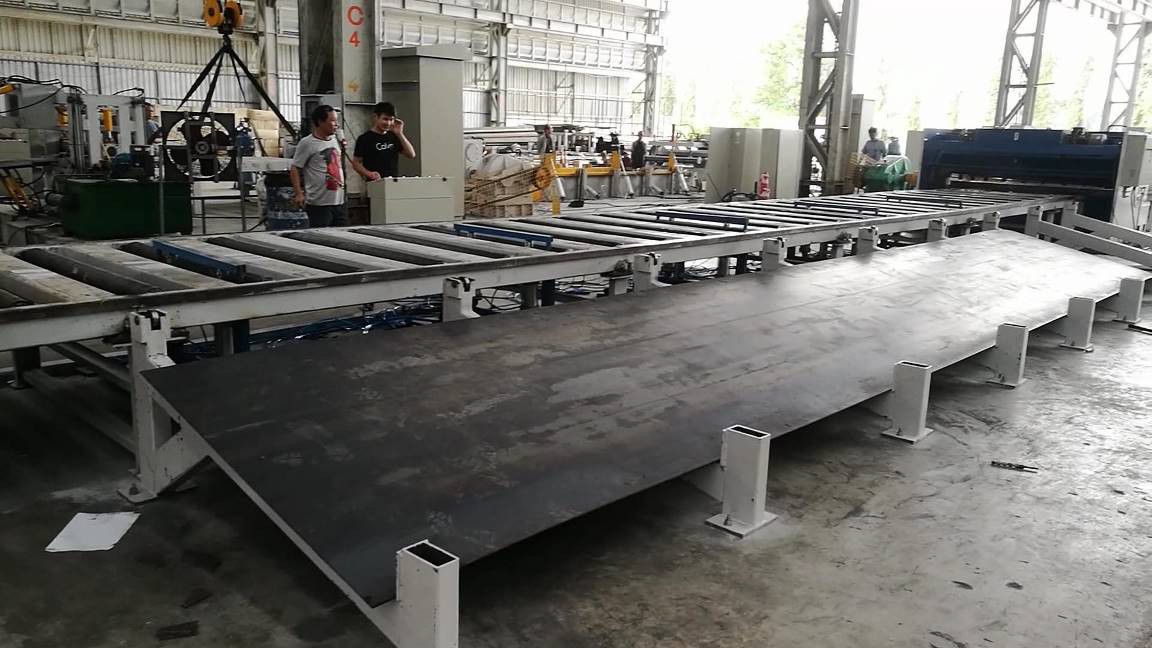

8. panjang meja pendukung + boneka, dengan perangkat otomatisasi:

Ada dolly di depan unit slitting edge ganda . Ini untuk mengontrol ukuran plat lurus dan persegi panjang menggorok. Dengan mengubah posisi stopper pada dolly untuk mengontrol ukuran pelat persegi panjang .

Dolly dengan pengemudian bermotor, dapat bergerak ke posisi yang tepat di atas meja sesuai panjang pelat tiang.

Roller meja dengan penggerak bermotor, ketika roller dived oleh motor, plat dapat bergerak ke unit slitting dan tidak perlu mendorong plat secara manual. E sangat roller dengan kopling pneumatik , dapat digerakkan oleh motor dan sistem rantai , juga dapat memindahkan plat secara manual untuk menyesuaikan plat.

Baik pada dolly dan di unit slitting edge, ada perangkat pneumatik untuk mendorong pelat berhenti untuk mendapatkan dimensi yang tepat dari pelat persegi panjang.

9. Perangkat pelat naik.

Perangkatnya mencakup dua silinder pneumatik, dan dapat dipindahkan ke lokasi yang berbeda sesuai dengan panjang pelat.

Ketika plat mencapai bagian depan unit slitting, plat akan berhenti, perangkat ini akan naik plat , agar dolly dapat menjepit dan memindahkan plat.

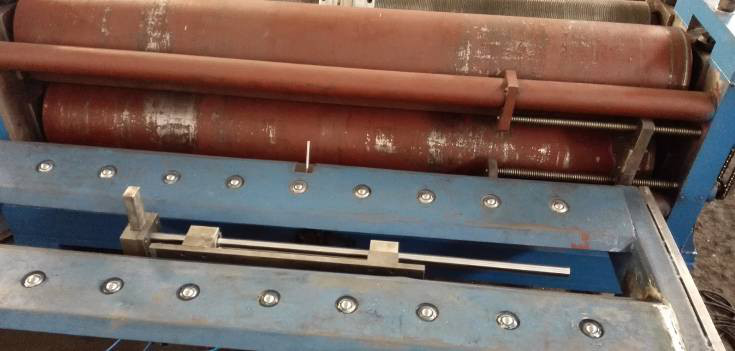

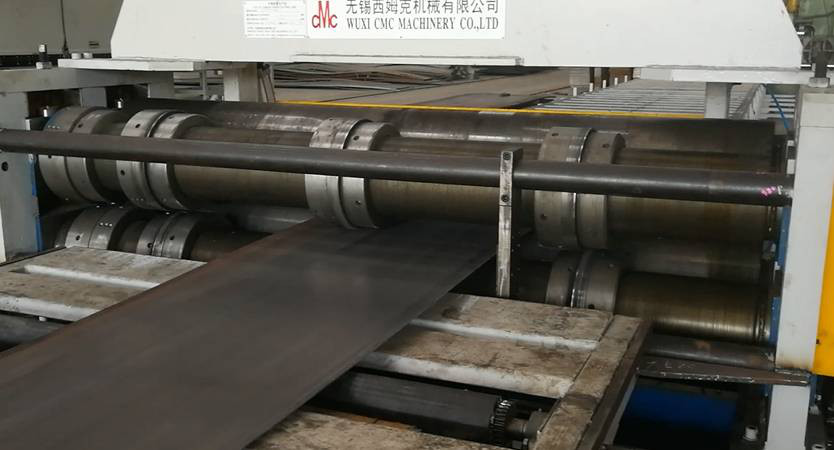

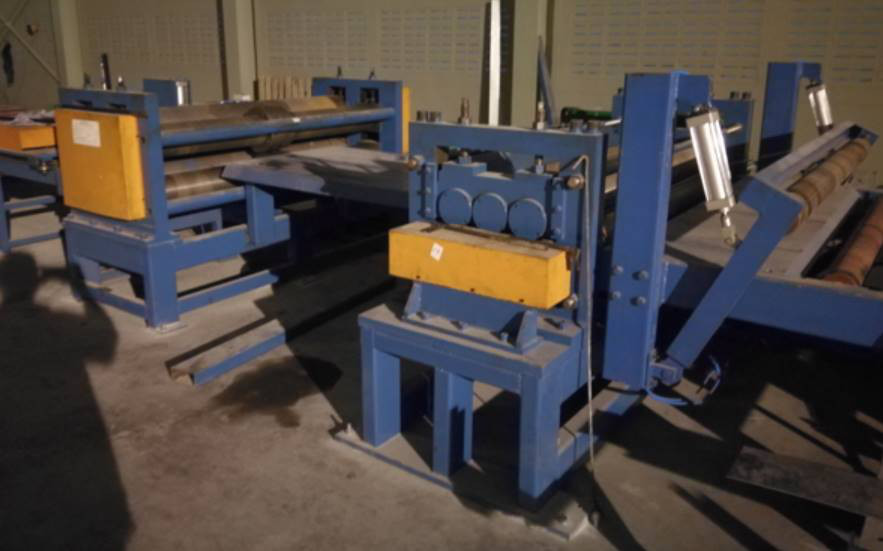

  • Unit menggorok tepi ganda.

Mesin menggorok ujung ganda didasarkan pada prinsip geser bergulir untuk memotong lembaran baja.

Ini untuk menggorok tepi pelat baja canai panas untuk mendapatkan lebar yang tepat untuk tiang lampu.

Termasuk: dua pasang rol penjepit, Motor, gear box, empat bilah

Atas dan ke bawah dua rol tipe sekrup, dengan 2 pasang bilah geser.

rol tipe sekrup mudah untuk menyesuaikan bilah pemotong ke posisi apa pun untuk menggorok ukuran pelat.

11. Panjang meja pendukung + boneka, dengan perangkat Automation:

Ada boneka di depan unit slitting. Ini untuk mengontrol tingkat pemotongan lancip. Dengan mengubah posisi stopper pada dolly untuk mengontrol tingkat menggorok lancip.

Dolly dengan pengemudian bermotor, dapat bergerak ke posisi yang tepat di atas meja sesuai panjang pelat tiang. Dan jepit piring untuk mendapatkan arah bergerak piring yang benar.

Roller meja dengan penggerak bermotor, ketika roller dived oleh motor, plat dapat bergerak ke unit slitting dan tidak perlu mendorong plat secara manual. E sangat roller dengan kopling pneumatik , dapat digerakkan oleh motor dan sistem rantai , juga dapat memindahkan plat secara manual untuk menyesuaikan plat.

Baik pada dolly dan di unit slitting taper, ada perangkat pneumatik untuk mendorong pelat berhenti untuk mendapatkan sudut pemotongan lancip yang tepat.

12. Perangkat pelat naik.

Perangkatnya mencakup dua silinder pneumatik, dan dapat dipindahkan ke lokasi yang berbeda sesuai dengan panjang pelat.

Ketika plat mencapai bagian depan unit slitting, plat akan berhenti, perangkat ini akan naik plat , agar dolly dapat menjepit dan memindahkan plat.

13 . Unit menggorok lancip

Mesin menggorok lancip didasarkan pada prinsip geser bergulir untuk memotong lembaran baja. Dan dapatkan pelat trapesium dengan tingkat lancip tertentu.

Termasuk: dua pasang rol penjepit, Motor, kotak roda gigi, rol penjepit atas dan bawah, dua bilah,

Atas dan ke bawah, dua rol jenis sekrup, dengan satu pasang pisau pengiris.

rol tipe sekrup mudah untuk menyesuaikan bilah pemotong ke posisi apa pun untuk menggorok ukuran pelat.

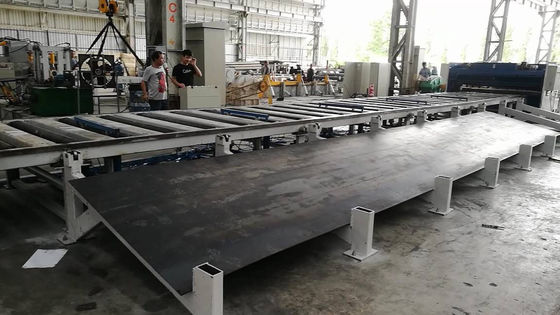

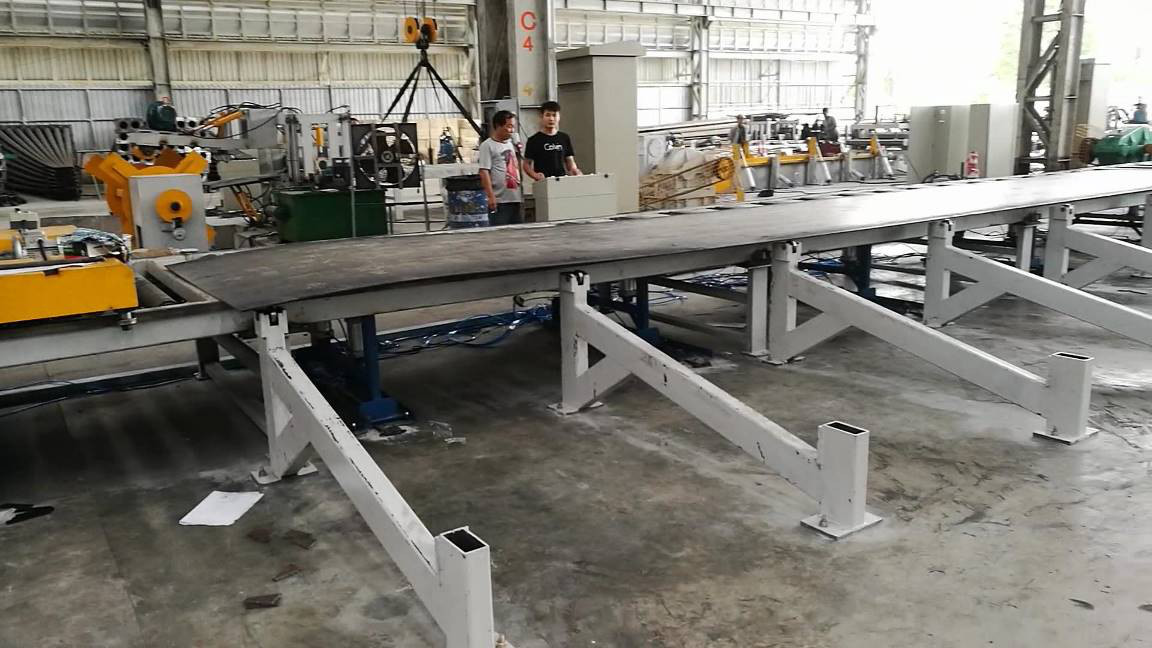

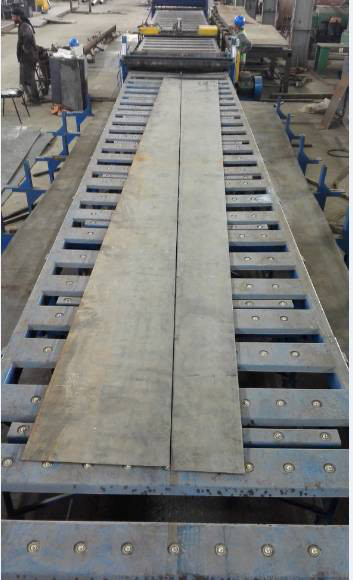

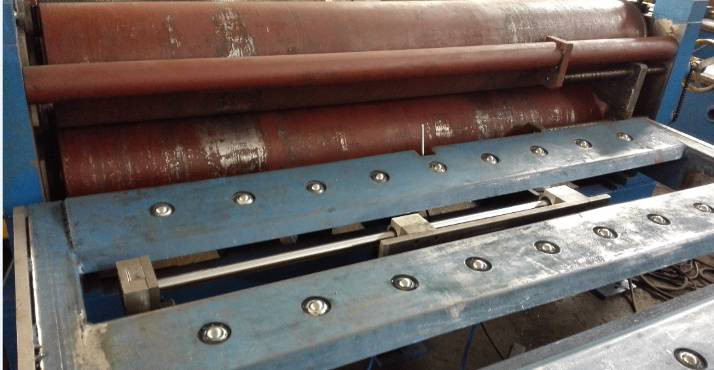

14 . Meja pendukung tipe bola untuk pelat lancip yang sudah jadi

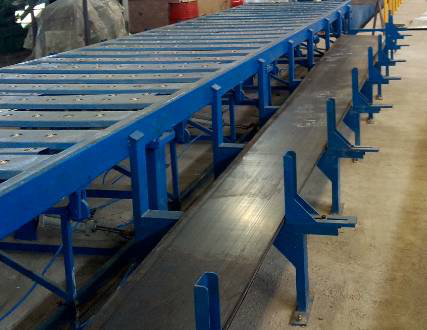

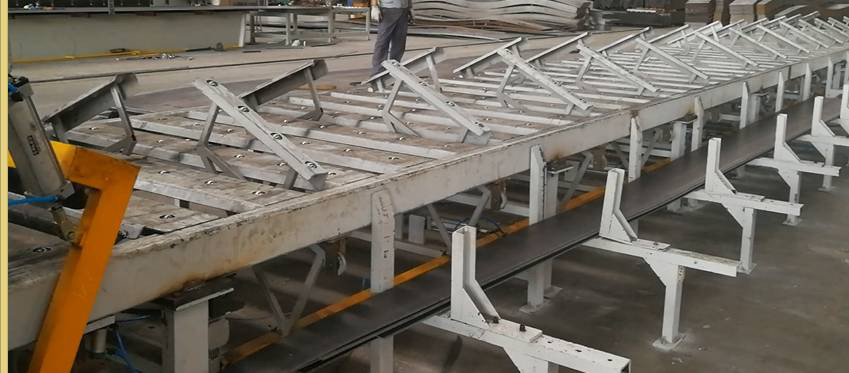

15. Taper plate membongkar dan menumpuk sistem otomatis

Ada dua rol penjepit pneumatik . Rol penjepit bawah adalah dengan pengemudian bermotor, saat roller dived oleh motor, pelat lancip dapat bergerak ke jauh dari slitting unit. Ketika pelat berhenti bergerak, roller atas akan naik dan memberikan ruang untuk membongkar pelat.

Di bawah meja, ini adalah 12 unit perangkat bongkar pneumatik. T he bisa naik dari tengah meja, maka dua potong plat lancip akan meluncur ke kedua sisi susun berdiri.

16. Sistem kelistrikan :

Tabel kontrol pusat.

Untuk celah tepi ganda dan celah tirus, juga PLC, inverter driver AC memiliki fitur respons cepat dan aktivitas yang baik , yang secara efektif dapat mengontrol kecepatan dolly running.

17 sistem hidrolik :

Tenaga hidrolik 25L / mnt

Termasuk : stasiun hidrolik, katup, tangki minyak, sambungan, pipa lunak, pipa keras dan sebagainya

1 8 . Sistem pneumatik :

F atau boneka dan kopling meja, plat naik, plat bongkar perangkat dll.

19.Pilihan:

Unit Leveling tambahan setelah pemotongan lancip.

Kurangi tekanan pelat baja, dan mudah untuk proses selanjutnya.

( unit ini cocok untuk ketebalan kurang dari 6mm plat untuk tiang lampu jalan)

2 0. Opsi: Sistem pelat offline

( Setelah pelat dipotong memanjang, sistem dapat memindahkan pelat ke sisi mesin.)
