| Nama merek: | CMC |
| Model Number: | RW-DC120/300 |
| MOQ: | 1 set |
| harga: | dapat dinegosiasikan |

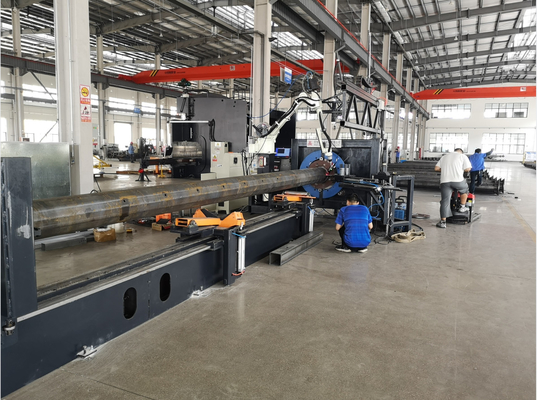

Mesin gabungan pengelasan plat dan pemotongan pintu berbasis robot
Model: RW-DC120/300
Aplikasi:
Sistem pengelasan digunakan untuk produksi pengelasan lempeng dasar tiang ringan.sesuai dengan posisi las yang berbeda untuk mendapatkan jahitan las berkualitas baik,.
Mesin ini memiliki enam aplikasi utama dalam produksi tiang lampu jalan, sebagai berikut:
Cocok untuk kutub kerucut, kutub bulat, kutub oktagonal, kutub poligonal, kutub dengan diameter sama
Parameter utama:
| Tidak, tidak. | Artikel | Parameter |
| 1 | Diameter tiang min | 120 mm |
| 2 | Diameter kutub maksimum | 300 mm |
| 3 | Panjang tiang maksimum | 12m atau 14m |
| 4 | Ketebalan tiang minimal | 2.5mm |
| 5 | Ketebalan kutub maksimum |
Untuk pengelasan: 12mm Untuk ketebalan pemotongan pintu 8mm, Opsi = 12mm) |
| 6 |
Ketebalan maksimum tabung diperluas yang dapat deformasi |
8 mm |
| 7 |
Berat maksimum tiang |
standar:300kg Opsi: 500kg |
| 8 |
Max QTY dari pengeras base plate |
4 ~ 8 Catatan: Jika jumlahnya besar dan jarak pengeras kecil dan obor las terpengaruh, setengah dari pengeras dapat dilas |
| 9 |
Ukuran pengeras plat dasar |
tiang lampu jalan biasa dan tiang tinggi yang cocok (Beberapa ukuran pengeras membutuhkan cetakan yang berbeda, yang dapat diproses dan diproduksi oleh pengguna sesuai dengan cetakan yang disediakan di mesin) |
| 10 |
Kecepatan las |
Kecepatan referensi 300 ~ 500mm/menit Ketebalan yang berbeda dan kecepatan las yang berbeda |
| 11 |
Bentuk plat dasar |
Lingkaran, persegi, segi delapan, beberapa sisi dari empat sisi |
| 12 |
Ketebalan minimal dari base plate |
10 mm Nilai yang direkomendasikan, terlalu tipis, sulit untuk dilas dari dalam dan luar, mudah terbakar) |
| 13 |
Ketebalan maksimum pelat dasar |
Cocok untuk tiang normal |
| 14 |
Ukuran minimal pelat dasar |
150 mm × 150 mm |
| 15 |
Ukuran maksimum pelat dasar |
Diameter: 500mm, atau piring persegi 500x500. Opsi: Diameter: 700mm, atau piring persegi 700x700. |
| 16 |
Persyaratan untuk konsistensi ukuran pengeras dan base plate |
Toleransi dimensi adalah dalam 1mm Disarankan untuk menggunakan pemotongan laser atau pemotongan plasma untuk memastikan konsistensi ukuran untuk mendapatkan efek las robot yang lebih baik |
| 17 |
Persyaratan untuk konsistensi ukuran bingkai pintu |
Umumnya, bingkai pintu dibeli dari luar, dan toleransi ukuran lebih dari 1 mm. Oleh karena itu, perlu untuk secara manual memasang bingkai pintu, dan setelah pengelasan titik yang kuat (atau setelah penjepit, robot akan pengelasan lagi, jika toleransi relatif kecil,juga dapat langsung dilas oleh robot (Catatan: Jika toleransi dimensi bingkai pintu relatif besar, itu akan menyebabkan celah antara bingkai pintu dan pintu menjadi relatif besar, yang menyebabkan kebocoran lokal las,dan pengelasan perbaikan manual lokal diperlukan kemudian) |
| 18 |
Mengenai posisi pemotongan plasma saklar, Jarak maksimum dari titik tertinggi pintu ke pelat dasar |
1400mm |
| 19 |
Jenis pemotongan |
Standar:Potong jenis pipa ((3 sumbu) Opsi pemotongan tipe permukaan datar + pemotongan tipe pipa (4 sumbu) |
| 20 |
Ukuran dan bentuk pintu |
Tidak ada batas dalam rentang pemotongan |
| 21 |
Mengenai posisi pengelasan bingkai pintu,Jarak maksimum dari titik tertinggi pintu ke pelat dasar |
2000 mm |
| 22 |
Cocok untuk jenis tiang |
Kutub kerucut, kutub bulat, kutub delapan sudut, bentuk poligonal di atas delapan sudut dan kutub dengan diameter yang sama semuanya cocok |
| 23 |
Sumber plasma |
Hypertherm Powermax 45 (Membuat di Amerika Serikat) |
| 24 |
Perforasi maksimum dan ketebalan pemotongan berkualitas |
8mm (nilai yang disarankan) |
| 25 |
Kecepatan pemotongan |
Waktu pemotongan pintu pada tiang lampu jalan normal adalah 30 ~ 40 detik |
| 26 |
Sistem CNC |
Si Dafeng (SF-2100S) |
| 27 |
Perangkat Lunak Nesting |
SmartNest |
| 28 |
CNC Plasma pemotong obor |
1 set |
| 29 |
Pengontrol ketinggian tegangan busur |
Ketinggian HP105 |
| 30 |
Perangkat ketinggian |
Plasma Torch alat bergerak tinggi, 1 set |
| 31 |
Kecepatan produksi (Termasuk pengelasan bagian dalam dan luar plat dasar, pemotongan pintu listrik, pengelasan bingkai pintu) |
Tol lampu jalan normal: 12 ~ 16 menit Pole 5G: 40 ~ 45 menit Waktu tertentu tergantung pada ukuran tiang, ukuran pengeras, dan ukuran pintu |
Tata letak umum adalah sebagai berikut:
Fitur eksklusif:
Pos opsi:
Pintu pemotong plasma: Hypertherm Powermax45, saran maksimum ketebalan 8mm. Opsi: Hypertherm Powermax65, saran maksimum ketebalan 12mm.
Diameter kutub maksimum adalah 400mm, dan ukuran tabung persegi maksimum 350x350, diameter dalam chuck listrik 620mm, cocok untuk kutub berat 5G (sebagai 500kg), base plate max. diameter 700mm,atau plat dasar persegi 700x700mm
3. pemotongan tipe permukaan datar + pemotongan tipe pipa (4 sumbu)
Fungsi (1):
dapat memberikan data manajemen produksi: daya pada waktu, waktu pengelasan, waktu pemotongan, waktu non-pengelasan, jumlah produksi, dll.
Fungsi (2):
Setelah mesin terhubung ke Internet, pemasok mesin dapat membantu pelanggan dalam diagnosis kesalahan jarak jauh dan penyesuaian parameter jarak jauh.Nyaman bagi pelanggan untuk dengan cepat melanjutkan produksi.
Foto serupa
Sistem pengelasan robot
1. Robot Kawasaki BA006N (merek Jepang)
Seri BA adalah serangkaian robot yang dikembangkan khusus untuk pengelasan.Hal ini mudah dioperasikan dan dapat mencapai operasi las terampil melalui operasi pengajaran sederhana. layar layar LCD berwarna sentuh dengan efek visual yang sangat baik dan operasi yang mudah dipasang pada perangkat pengajaran. mesin las robot hanya perlu koneksi kabel,dapat mengklasifikasikan kondisi pengelasan penyimpanan, dan satu panggilan kunci.
| Metode pengajaran | Operasi Sederhana Mengajar AS Bahasa Pemrograman | |
| Cara eksekusi | Mode manual | Poros independen, sistem koordinat dasar dan sistem koordinat alat |
| Modus Reproduksi |
Tindakan interpolasi dari masing-masing sumbu/garis dan busur |
|
| Kapasitas penyimpanan | 8000 langkah adalah setara | |
| Sinyal umum | Sinyal operasi eksternal | Henti darurat, sinyal tahan eksternal |
| Input dan output | 32+32 | |
Robot seri Kawasaki BA menggunakan kabinet kontrol E01, bentuk kompak, sistem operasi yang cocok, fungsi yang kaya, pemeliharaan yang mudah dan skalabilitas tinggi.layar sentuh 640 x 480 piksel. Backlighting digunakan untuk membuat layar LCD lebih mudah dilihat. Sistem operasi mengadopsi Windows CE. Menu drop-down digunakan untuk tampilan jendela, yang membuat proses pengeditan sederhana dan mudah
| Fuksi | Pengelasan busur standar | |
|
Model
|
BA006N | |
| Bentuk lengan | Penghubung multi vertikal | |
| DOF | 6 sumbu | |
| Kapasitas beban maksimum ((KG) | 6 | |
|
Rentang aksi maksimum [DEG] |
JT1 kabel listrik dan kontrol |
±165 |
| JT2 | +150 ¢-90 | |
| JT3 | +45-175 | |
| JT4 | ± 180 | |
| JT5 | ±135 | |
| JT6 | ± 360 | |
|
Kecepatan aksi maksimum [DEG/S] |
JT1 kabel listrik dan kontrol |
240 |
| JT2 | 240 | |
| JT3 | 220 | |
| JT4 | 430 | |
| JT5 | 430 | |
| JT6 | 650 | |
| Inersia[N.M] | JT4 | 12 |
| JT5 | 12 | |
| JT6 | 3.75 | |
|
Inertial moment [KG.M2] |
JT4 | 0.4 |
| JT5 | 0.4 | |
| JT6 | 0.07 | |
| Keakuratan penentuan posisi berulang [MM] | ± 0.05 | |
| Perpanjangan horisontal [MM] | 1445 | |
| Berat [Kg] | 150 | |
| Kapasitas daya [KVA] | 3.0 | |
| Modus pemasangan | Tanah, top loading | |
| Lingkungan pemasangan | Suhu | 0°45° |
| Kelembaban | 35 ∼ 85% (tidak ada embun) | |
| Getaran | 0.5G di bawah kurang dari 0.5 | |
| lainnya | Pemasangan robot harus jauh dari gangguan peralatan cair atau gas yang mudah terbakar atau korosif | |
| Tingkat IP | IP65 | |
| Pengontrol yang direkomendasikan | E01 | |
Jangkauan tindakan
Pendahuluan Pencegahan tabrakan obor las
Sistem obor pengelasan 350 adalah obor pengelasan CO2, yang umumnya digunakan untuk pengelasan busur di Asia.
Sistem pistol pengelasan leher senapan yang dapat diganti memiliki keuntungan nilai nominal tinggi dan siklus kerja yang tinggi: antarmuka cerdas dapat mewujudkan pemeliharaan yang cepat dan fungsi penentuan posisi yang dapat diulang,dan memperpendek waktu henti
Sistem senapan las memiliki berbagai leher senapan dan pemegang untuk semua sendi mesin umum untuk dipilih.
Keuntungan
(1)Desain pengelasan CO2 khas Asia
(2)Tengkuk senapan yang dapat diganti dapat memperpendek waktu hentian peralatan dan mengurangi biaya pemeliharaan dan perbaikan
(3) Karakteristik suhu yang optimal memastikan umur panjang dari bagian yang dipakai
(4) Penggabungan kabel berkualitas tinggi memastikan umur sistem yang panjang
(5) Struktur obor las yang kokoh dapat mencapai stabilitas tabrakan yang tinggi
| Model | 350 |
| Cara pendinginan | Udara |
| Siklus kerja | 100% |
| Nilai nominal | 350A CO2 |
| 300A (komposisi campuran) | |
| Diameter kawat | 0.8-1.4mm |
| Tulang senapan las | 35° |
Deskripsi perangkat:
Mesin pengelasan khusus robot NBC-350RL memiliki dua mode pengelasan: percikan rendah dan tekanan konstan, yang dapat mewujudkan pengelasan yang dilindungi argon dan gas CO2 yang kaya dengan baja karbon.Produk ini mengadopsi metode kontrol sepenuhnya digital, yang sangat fleksibel dan dapat berkomunikasi dengan robot las busur melalui antarmuka digital / analog.
Karakteristik kinerja
(1) Dapat dicocokkan dengan robot Kawasaki
(2)Banyak jenis kontrol antarmuka digital dapat langsung memanggil parameter las yang disimpan oleh pelanggan
(3)Sebuah semburan las yang sangat kecil, bentuk jahitan las yang indah
(4) Fungsi pembakaran busur, penutupan busur dan penghapusan bola yang dioptimalkan
Sistem kontrol sepenuhnya digital mewujudkan kontrol yang tepat dari proses las dan panjang busur yang stabil.
Fungsi laporan kesalahan digital yang kuat, berbagai kesalahan memiliki kode kesalahan untuk ditampilkan.
Sistem ini memiliki built-in pengelasan pakar database dan kombinasi parameter otomatis dan cerdas.
Antarmuka operasi yang ramah, mode penyesuaian yang seragam, mudah dikuasai.
Soft-switching inverter teknologi, seluruh mesin sangat dapat diandalkan, hemat energi dan hemat listrik.
Parameter daya las
| Tidak, tidak. | Artikel | Parameter |
| 1 |
Tegangan/frekuensi input nominal |
380V±25% 3P/50Hz |
| 2 | (KVA) Kapasitas input nominal | 14 |
| 3 | (A) arus masuk nominal (A) | 21 |
| 4 | (V) Tegangan output nominal (V) | 31.5 |
| 5 | (%) Durasi beban nominal (%) | 60% |
| 6 | (V) Tegangan output tanpa beban (V) | 96 |
| 7 |
(A/V) Kisaran arus/tekanan output (A/V) |
60A / 17V 350A / 31,5V |
| 8 | (mm) Diameter kawat las (mm) | 0.8,1.0,1.2 |
| 9 | Tipe input kawat | Push wire |
| 10 | (L/menit) Kecepatan aliran udara (L/menit) | 15 ¢ 20 |
| 11 | Metode pendinginan obor | Pendingin udara |
| 12 | Peringkat kandang | IP23 |
| 13 | Kelas isolasi | H |
| 14 |
L*W*H (cm) Dimensi L*W*H (cm) |
66*32*56 |
| 15 | (Kg) Berat | 55 |
| 16 | Tingkat emisi EMC | A |
Opsi:Pembersihan senjata, pemotongan kawat dan alat semprot minyak silikon
Seperti yang ditunjukkan pada gambar, alat pembersih pistol dan semprot minyak silikon digunakan untuk membersihkan percikan di muncung obor las dan semprot minyak silikon anti-pencikan ke muncung.Perangkat pemotong kawat digunakan untuk memotong bola kecil di ujung kawat las dan memastikan bahwa perpanjangan kering dari kawat las konsisten, untuk memastikan tingkat keberhasilan arc mulai dan stabilitas proses las, serta akurasi deteksi di awal.
Lingkungan operasi
1Pengetatan: Pengetatan C, resistensi pengetatan kurang dari 10 ohm.
2Kawat las: Kawat yang dipasang pada cakram
3Penggunaan kondisi lingkungan (di dalam ruangan)
Suhu lingkungan: -5°C~40°C.
Kelembaban relatif:≤80%..Tidak ada embun
Pemrograman dan Aliran Kerja
Aliran pemrograman
