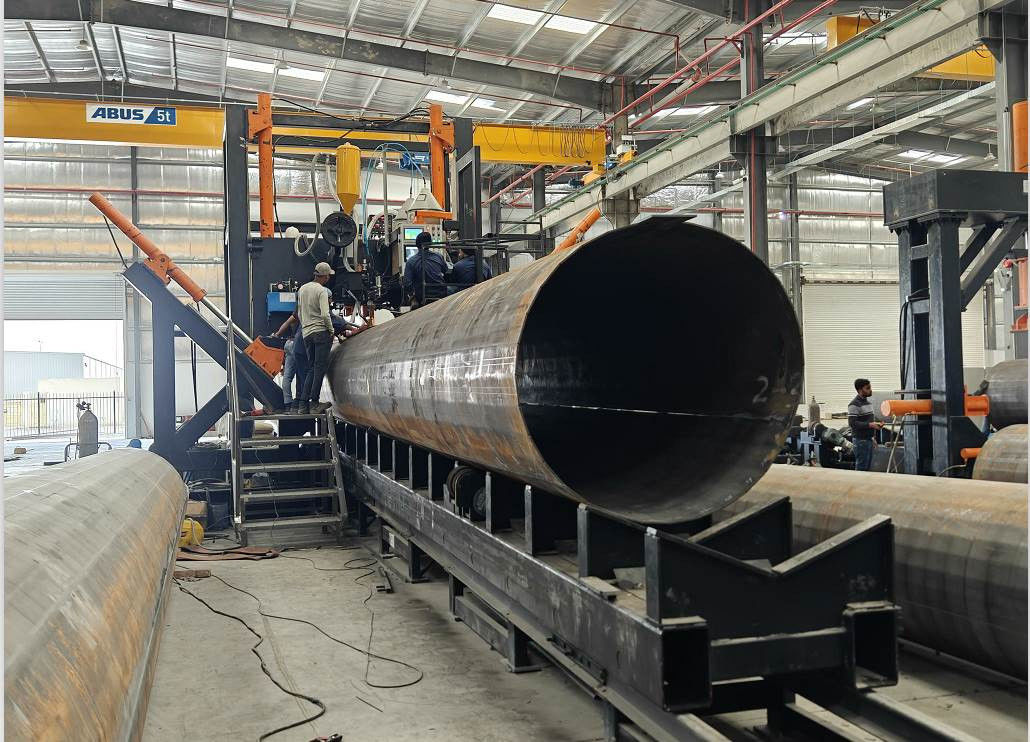

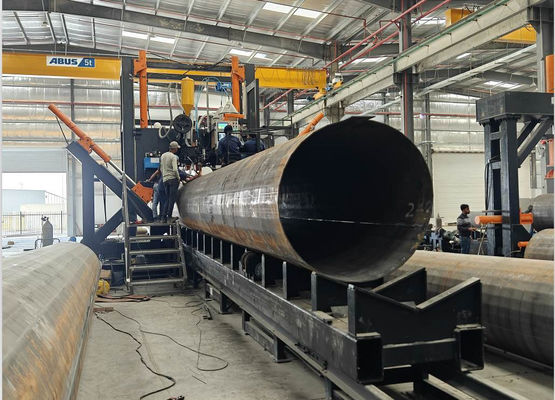

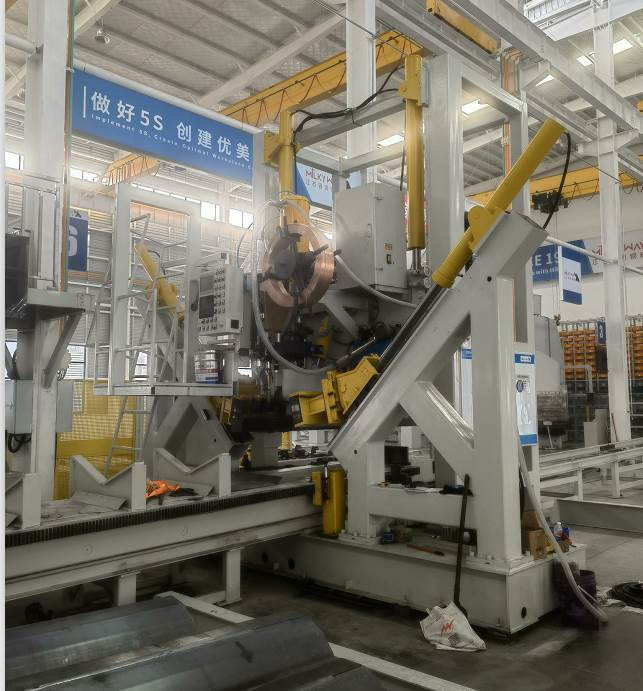

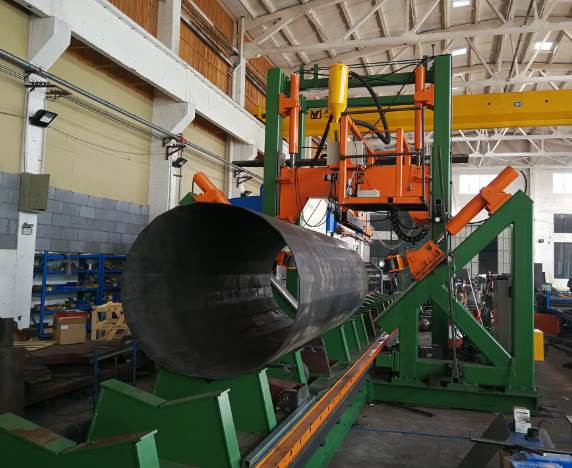

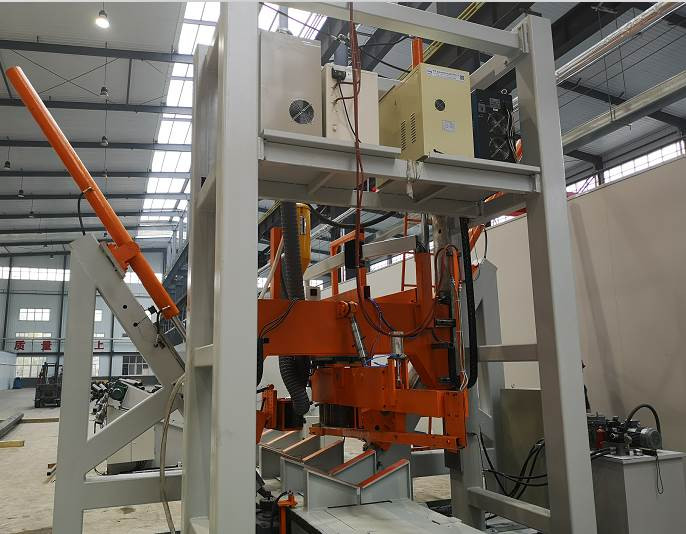

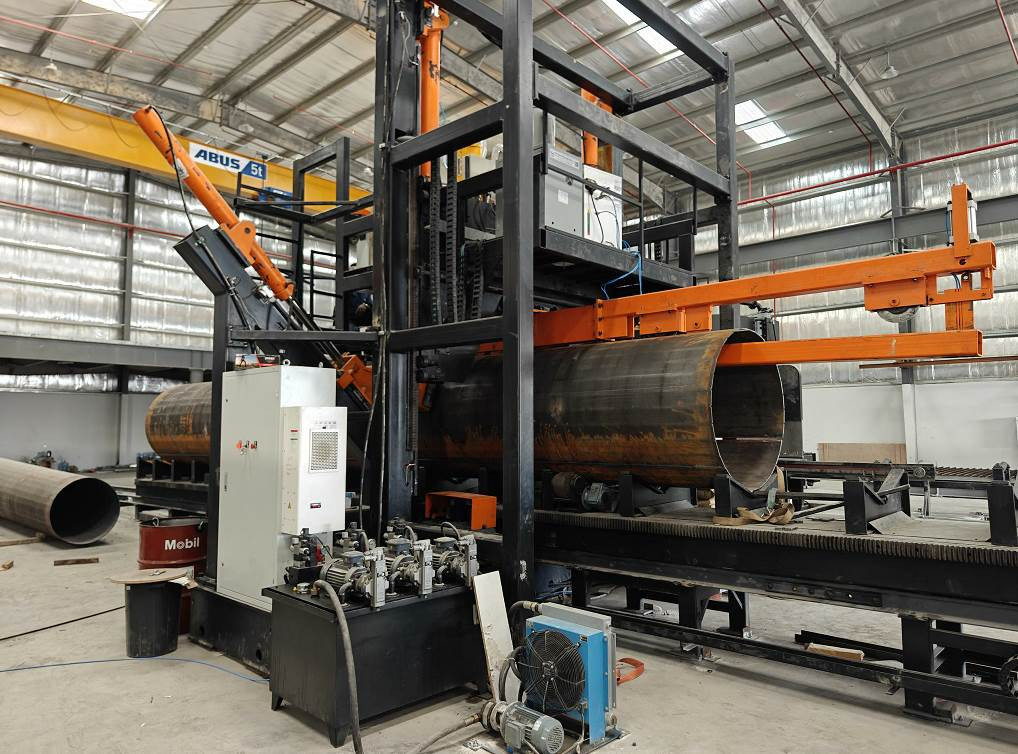

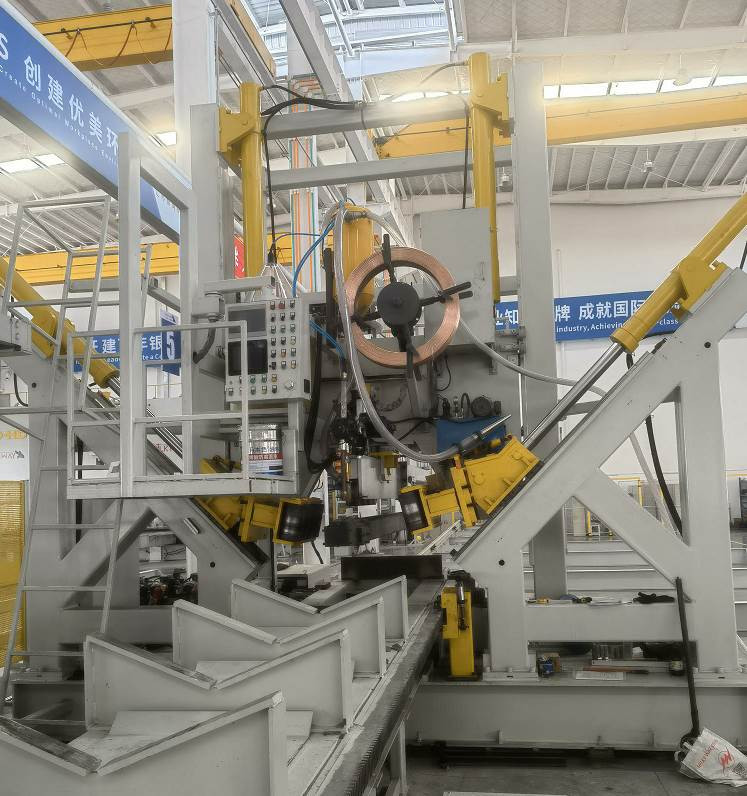

HM1800/14000 Mesin Las Tutup untuk mast tinggi / Mono Pole / Komunikasi Pole

Mesin pengelasan CNC POLE SHUT- WELDING, Model: HM1800/14000

Mesin pengambil langsung, 型号: HM1800/14000

设计专用于5G杆, listrik杆, tinggi杆灯杆

Dirancang untuk tiang tiang tinggi, monopole, tiang komunikasi 5G

Diameter: 400~1800mm, ketebalan: 6~20mm, panjang: 14000mm

Jangkauan diameter: 400~1800mm, Ketebalan:6~20mm, Panjang:14000mm

双弧 双丝埋弧 机

mesin pengelasan tiga kawat busur ganda

Garis penggunaan: cocok untuk panjang tinggi tiang tengah vertikal otomatis penghubung, 5G tiang, tiang listrik, tiang lampu tinggi

Lingkup aplikasi: cocok untuk pengelasan penutupan otomatis longitudinal tiang ukuran menengah panjang, seperti tiang 5G, monopole, tiang tinggi.

CNC POLE SHUT-WELDING MACHINE, itu cocok untuk satu cangkang atau dua cangkang jenis poligonal dan lingkaran kutub kerucut ((Kutu kerucut). itu adalah garis las otomatis,struktur jenis gantry tetap dan dengan sistem las, V-bentuk penuh tiang panjang dolly ((meja kerja) dengan servo motor untuk kecepatan diatur bergerak, Silinder hidrolik mendorong roda penjepit untuk menutup tiang dan melakukan pengelasan pada saat yang sama.

Untuk dua tiang jahitan, ketika pengelasan jahitan pertama selesai, roller bawah akan naik dan memutar tiang ke posisi jahitan lain untuk memulai pengelasan jahitan kedua.

Mesin ini biasanya cocok untuk 接多边形 dan bulat 形 ukuran menengah tiang, bisa satu tipe atau bisa dua tipe. mesin ini adalah otomatis 接线, mobil kecil dilengkapi dengan mesin servis cepat disesuaikan, dapat 引杆子运动.

Saat dua batang batang, satu batang 接 selesai, peralatan rolling atas 起杆子 berputar ke posisi, menyelesaikan satu batang 接 lainnya.

专有特点Fitur Properti:

• Pengaturan otomatis dengan kontrol numerik, sistem kontrol numerik, dengan perubahan jarak batang, penyesuaian tekanan otomatis, penyesuaian posisi tekanan otomatis, kecepatan dan posisi peralatan otomatis, menjaga selalu berada dalam keadaan yang sama, untuk memastikan penghubung berjalan dengan lancar.

Pengaturan otomatis CNC, sistem CNC, dengan perubahan diameter tiang, secara otomatis menyesuaikan tekanan, secara otomatis menyesuaikan

posisi kaki penekan, secara otomatis mencocokkan kecepatan makan dan posisi, menjaga jahitan las selalu dalam keadaan tertutup, untuk memastikan

pengelasan yang halus.

• 特殊的数控系统使左右脚同步性能非常好Special CNC control system membuat sisi kiri dan kanan dari kinerja sinkronisasi kaki sangat baik.
• 确保在前工序合格的基础上, 接后,杆子 无扭转,机器后边无需人员 扭杆子来对中.Berdasarkan kualifikasi dari proses sebelumnya, setelah pengelasan, tidak ada torsi pengelasan tiang,dan tidak ada kebutuhan untuk personil untuk mengikis dan memutar batang di bagian belakang mesin untuk pusat las.

4. 杆子 di V tipe meja kerja, gerakannya sebagai kontrol servis, untuk menjamin stabilitas head-tail 接接. dari head-tail ke head-tail, sangat mengurangi panjang head-tail yang belum 接.

Pol adalah pada meja kerja berbentuk V, dan gerakannya adalah servo dikendalikan untuk memastikan stabilitas kepala dan ekor pengelasan.

Pengelasan dari kepala ke ekor sangat mengurangi panjang ekor yang tidak dilas.

• 压脚数量为3套, kelebihan adalah mengurangi tekanan permukaan 压脚对路灯杆, permukaan cantik, mengurangi dampak tekanan, sekaligus cocok untuk produksi 八角杆,多??杆和圆??杆.
• Bisa sama atau bisa bulat.

Jumlah roller clamping adalah 3 set, keuntungan adalah mengurangi tekanan roller ke permukaan tiang, dan mengurangi goresan

Pada permukaan. Ini cocok untuk produksi kutub oktagonal, kutub poligonal dan kutub kerucut.

• V tipe workstation dapat cepat listrik kembali ke posisi yang ditetapkan, mengurangi intensitas kerja operator.

Meja kerja berbentuk V dengan motorisasi cepat kembali fungsi, dan mengurangi intensitas kerja operator.

• Fungsi pengelasan busur terendam
• 带杆子后导板, menyesuaikan diri, sangat sedikit pengaturan posisi dalam operasi, mengurangi intensitas kerja operator.

Dengan perangkat pengemudi tiang belakang, dapat disesuaikan secara adaptif.

yang mengurangi intensitas kerja operator.

• Dengan menginstal kamera di kepala komputer, maka akan dipantulkan ke layar pada console, sehingga dapat melacak, mudah, dan mudah.

降低操作人员's tenaga kerja

Melalui kamera yang dipasang di kepala mesin, jahitan las tercermin pada layar panel kontrol utama, membuat

melacak jahitan pengelasan sederhana dan mudah, dan mengurangi intensitas kerja operator untuk memantau pengelasan..

• Sistem tekanan minyak dan kontrol sinkronisasi yang dikembangkan sendiri, mengurangi persyaratan terhadap batang, membuat batang berikutnya bulat, bulat, berubah bentuk kecil.

Tekanan minyak yang dikembangkan sendiri dan sistem CNC, membuat kutub las bulat dan deformasi kecil.

• Saat dua batang batang, satu batang 接 selesai, peralatan rolling atas 起杆子 berputar ke posisi, menyelesaikan satu batang 接 lainnya.

Untuk dua tiang jahitan, ketika pengelasan jahitan pertama selesai, roller bawah akan naik dan memutar tiang ke posisi jahitan lain untuk

Mulai pengelasan jahitan kedua.

• 前侧上下 bahan pengisian dan pengurangan di posisi depan
• Sistem pendingin air dengan bagian dalam yang terbuat dari tembaga, meningkatkan penetrasi

Blok tembaga bagian dalam, yang sangat meningkatkan tingkat penetrasi las.

• 操作人员:1 orang. Operator: 1 orang.
• Pada 10 mm, menggunakan dua atau tiga kabel (dua atau tiga kabel listrik) untuk menggali busur, arus langsung + arus listrik, arus langsung menggunakan arus listrik rendah, arus listrik langsung mendapatkan lebih dalam, arus listrik menggunakan arus listrik yang relatif lebih kecil, meningkatkan lebar, mendapatkan bentuk yang indah.

Item opsional: untuk ketebalan pelat lebih dari 10 mm, mengadopsi busur ganda dan kawat ganda (atau listrik ganda dan tiga kawat) tenggelam

arc welding, DC + AC, DC welding mengadopsi arus tinggi dan tegangan rendah, DC arc memperoleh penetrasi besar, AC mengadopsi relatif kecil

arus dan tegangan busur tinggi, meningkatkan lebar fusi, dan mendapatkan pembentukan las yang indah.

• 可选项目: 联网生产数据系统
• 功能1: dapat memberikan data produksi kepada manajer produksi: waktu produksi, waktu penerimaan, waktu penerimaan, jumlah produksi dll.
• Fungsi 2: Pembaruan perangkat lunak tepat waktu, mendapatkan perangkat lunak terbaru dan data pengalaman, dapat membantu pelanggan, diagnosis kesalahan jarak jauh, penyesuaian parameter jarak jauh.

Item opsional: sistem data produksi jaringan

Fungsi 1: dapat memberikan data produksi kepada personel manajemen produksi: daya pada waktu, waktu pengelasan, waktu non-pengelasan,

jumlah produksi, dll.

Fungsi 2: memperbarui perangkat lunak secara tepat waktu untuk mendapatkan perangkat lunak dan data pengalaman terbaik dan terbaru yang dapat membantu pelanggan dalam

Diagnosis kesalahan jarak jauh dan penyesuaian parameter jarak jauh.

机器 mengandung bagian berikut

Mesin terdiri dari bagian-bagian berikut:

• 伺服驱动的V型工作台Servo-drive V-type worktable (Dolly)
• Untuk V 工作台的前后路轨Rel depan dan belakang untuk meja V
• 主龙门架 Bingkai gantri utama
• V-Type Desktop Drive Sistem Penggerak untuk meja kerja tipe V
• 液压 紧部分 Unit penjepit hidrolik ((termasuk tekanan-segitiga, Termasuk gulung penjepit)
• Sistem pengelasan busur terendam, dengan sistem pemasangan kawat
• Sistem daur ulang fluks
• Dalam 铜块带水冷系统 Bar tembaga dalam dengan sistem pendingin air
• 操作平台,operating platform (Platform pengoperasian)
• 滚轮架子,2对, Pole rotasi Roller, 2 pasang
• 液压系统 Sistem hidrolik
• Sistem kontrol Sistem kontrol
