Nama merek: | CMC |
Model Number: | 6X1600 |
MOQ: | 1 set |
harga: | dapat dinegosiasikan |
Ketentuan Pembayaran: | Ex works/ FOB SHANGHAI/ CIF |

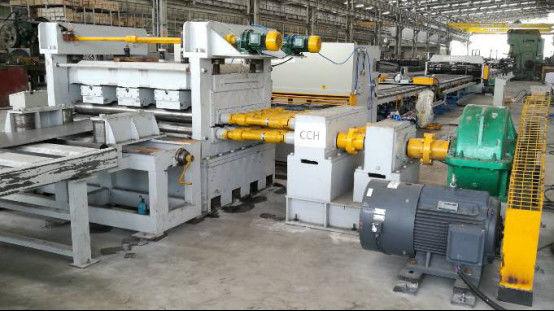

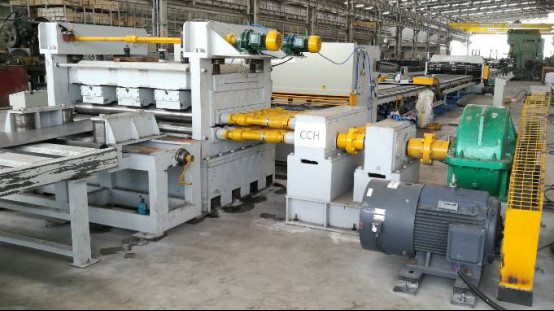

6 X 1600 Mesin Potong Ke Panjang Mesin Pemotong Koil Baja
Parameter teknis:
1Ketebalan bahan: 2mm-6.0mm untuk baja ringan Q235A yang digulung panas
2. lebar bahan: 800-1600mm
3. Berat kumparan baja: Max 15 ton
4Diameter dalaman kumparan baja: Φ500mm-Φ750mm
5Kecepatan perataan: 5-15m/menit
6Jumlah rol leveling: 13
7Diameter rol penggaris: 130mm
8. rentang panjang untuk skala: 2000~12000mm sesuai requirments.
10Toleransi panjang pemotongan: ± 15mm (dasar pada pelat panjang 8m)
11. Daya mesin penggaris utama: 37kw (total sekitar 57KW)
12. luas area untuk mesin: sekitar 7000mm
Detil singkat:
Nama | Nama lain | Nama merek | CMC |
Potong ke panjang garis untuk tiang lampu |
Decoiler, Mesin pemotong kumparan baja, Memotong, Mesin pemotong untuk tiang lampu; |
Fitur | Garis kami berbeda dari potongan tradisional untuk panjang, Anda bisa mendapatkan lembaran berbentuk tangga dengan satu sisi kecil dan satu sisi lebar yang lebih besar. |
Kapasitas pemotongan |
Ketebalan 2-6mm 12000mm panjangnya 800-1600mm lebar |
Penggunaan Industri | Lampu jalanan industri |
Aplikasi:
Hal ini untuk bahan tiang ringan uncoiling, leveling, memotong, scrape tepi pemotongan dan proses pemotongan kerucut,
untuk mendapatkan satu sisi lebar kecil, satu sisi lebar besar pelat baja.
Spesifikasi
1. Kereta pengangkut rol baja:
Di atas dan di bawah: Hidraulik
Bergerak horizontal: bermotor
Berat maksimum saat dimuat: 15 ton
2. Decoiler tipe payung hidraulik dengan dua kepala:
Termasuk:Penghilang motor, Motor, Reducer,
Sistem rantai mengambil pergeseran untuk berputar.
Membuka dan menutup: Hidraulik
Berat maksimum saat dimuat: 15 ton
3. Unit perataan: (tipe dua lapisan),
dua lapisan roller leveler,
13 rol, termasuk 2 rol pakan, 11 rol penyeimbang
Bahan roller leveling:42Cr. diameter:130mm,jika dimatikan
Dua lapisan penggaris leveling, motor drive cacing sekrup untuk menyesuaikan lapisan bergerak naik dan turun.
Sistem transmisi termasuk kecepatan motor diatur, reduksi dan sebagainya.
Pemanfaatan rol gerakan ke atas / ke bawah adalah dengan hidrolik.
Unit ini dengan sistem panduan.
pengukuran panjang
Encoder penghitungan panjang dipasang pada roller
4, Pemotongan (Manual pemotong plasma disiapkan oleh pelanggan)
5Unit pemotong tepi ganda.
Hal ini untuk memotong tepi goresan plat baja digulung panas untuk mendapatkan lebar yang tepat untuk tiang lampu.
Hal ini didasarkan pada prinsip penggunting rolling untuk memotong lembaran baja.
Hal ini untuk mengontrol pemotongan lurus dengan mengubah posisi pisau pemotong untuk mendapatkan lebar yang berbeda dari berbagai ukuran lembaran tiang ringan.
Termasuk:
Meja pendukung dengan rel
Dolly lembaran penjepit, satu bagian
Unit pemotong tepi tipe bilah ganda dengan motor dan gearbox.
6Unit pemotong kerucut
Mesin pemotong kerucut didasarkan pada prinsip penggunting rolling untuk memotong lembaran baja.
Hal ini untuk mengontrol tingkat pemotongan kerucut. dengan mengubah posisi stopper pada dolly untuk mengontrol tingkat pemotongan kerucut.
Termasuk:
Meja pendukung dengan rel
Dolly lembaran penjepit, satu bagian
Unit pemotong tepi tipe bilah tunggal dengan motor dan gearbox.
7Tabel pendukung jenis bola untuk lembaran kerucut yang sudah jadi
8Sistem listrik:
Meja kontrol pusat.
PLC, inverter driver AC memiliki fitur respon cepat dan aktivitas yang baik,yang dapat secara efektif mengontrol akurasi pengukuran
dan kecepatan berjalan.
9Sistem hidraulik:
Daya hidrolik 25L/menit
Termasuk: stasiun hidrolik, katup, tangki minyak, sendi, pipa lunak, pipa keras dan sebagainya.
Apa perbedaan antara versi standar kami dan versi ekonomis?
Dibandingkan dengan pemotongan standar ke panjang, jenis ekonomis tidak memiliki berikut:
1) hidraulik penekan panduan, kepala sekop, penjepit dan peralatan makan.
Pengguna harus menggunakan crane untuk mengangkat dan membentangkan kepala lembaran ke unit perataan.
2) mesin pemotong balok ayunan hidrolik: QC12Y-6X2000
Pengguna harus menggunakan mesin pemotong plasma manual untuk memotong lembaran.
Komunikasi dengan pelanggan
A: Bagaimana untuk memotong lembaran dengan satu sisi lebar kecil dan satu sisi lebar lembaran besar dengan mesin ini?
B: Pertama, ada unit pemotongan tepi ganda, itu untuk pemotongan tepi scrape dari pelat baja digulung panas untuk mendapatkan lebar yang tepat untuk tiang cahaya,
dan kemudian kita dapat menggunakan unit pemotong kerucut kami untuk memotong lembaran baja menjadi 2 bagian dengan satu sisi kecil dan satu sisi lembaran yang lebih besar.
Dengan mengubah posisi stop pada dolly untuk mengontrol tingkat pemotongan kerucut.
Kecepatan pemotongan kerucut.
A: Berapa banyak model yang kita punya untuk dipotong panjangnya?
B: Kami memiliki tiga jenis, 6X1600-12meters (untuk panjang pemotongan maksimum 12 meter), 6X1600-14 meter (untuk maksimum 14 meter) dan 6X1600-16 meter
(untuk maksimal 16 meter).
A: Berapa lama masa jaminan kualitas Anda?
Dan ketika mesin tiba di bengkel pelanggan, kami akan mengirim insinyur untuk mengoperasikan mesin dan memberikan pelatihan.
Tapi juga, klien dapat membiarkan insinyur mereka ke bengkel kami untuk belajar sebelum pengiriman.
