Mesin las jahitan highmast dan monopole
Created with Pixso.

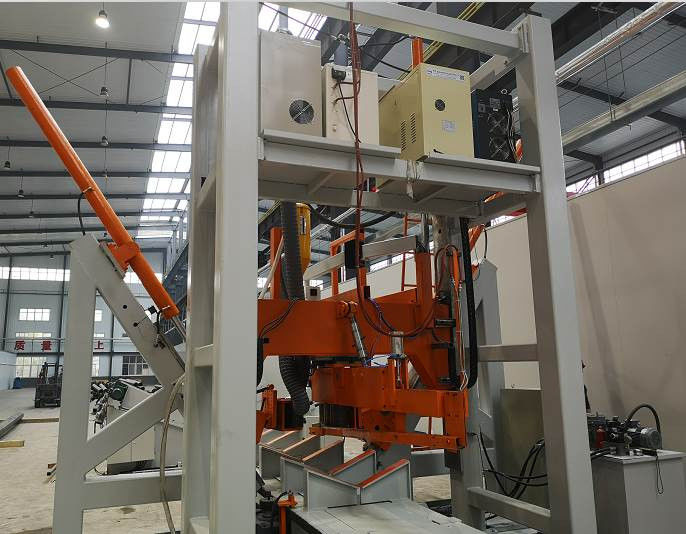

HM2500/12000 Mesin Las Tutup untuk tiang tinggi / tiang mono / tiang komunikasi

HM2500/12000 Mesin Las Tutup untuk tiang tinggi / tiang mono / tiang komunikasi

Nama merek: CMC
Model Number: HM2500/12000
MOQ: 1 set
harga: According to the machine requirements
Kemampuan Penyediaan: Sesuai dengan situasi yang sebenarnya
Informasi Rinci
Tempat asal:
Wuxi, Cina
Penggunaan:
Tutup / Seam Pengelasan
Jaminan:
Satu Tahun
Warna:
disesuaikan
Kemasan rincian:
Telanjang
Menyediakan kemampuan:
Sesuai dengan situasi yang sebenarnya
Menyoroti:

Mesin pengelasan mast tinggi

,

Mesin Pengelasan Mono Pole

,

Mesin pengelasan tiang komunikasi

Deskripsi Produk

Mesin pengelasan CNC POLE SHUT, Model: HM2500/12000

Mesin pengambil langsung, 型号: HM2500/12000



设计专用于5G杆, 电力杆, 高杆灯杆

Dirancang untuk tiang tiang tinggi, monopole, tiang komunikasi 5G



Diameter: 400~2500mm, ketebalan: 6~20mm, panjang: 1200mm

Jangkauan diameter: 400 ~ 2500mm, Ketebalan: 6 ~ 20mm, Panjang: 1200mm



双弧 双丝埋弧 机

mesin pengelasan tiga kawat busur ganda



Garis penggunaan: cocok untuk panjang tinggi tiang tengah vertikal otomatis penghubung, 5G tiang, tiang listrik, tiang lampu tinggi

Lingkup aplikasi: cocok untuk panjang besar tiang ukuran menengah (seperti tiang 5G, monopole, tiang highmast) las penutupan otomatis longitudinal



CNC POLE SHUT-WELDING MACHINE, itu cocok untuk satu cangkang atau dua cangkang jenis poligonal dan lingkaran kutub kerucut ((Kutu kerucut).

ini adalah jalur las otomatis, struktur jenis gantry tetap dan dengan sistem las, V berbentuk penuh tiang panjang dolly ((meja kerja) dengan servo

Motor untuk kecepatan diatur bergerak, Silinder hidrolik mendorong roda penjepit untuk menutup tiang dan melakukan pengelasan pada saat yang sama.

Untuk dua tiang jahitan, ketika pengelasan jahitan pertama selesai, roller bawah akan naik dan memutar tiang ke posisi jahitan lain untuk memulai kedua

Pengelasan jahitan.



Mesin ini biasanya digunakan untuk batang yang berukuran sedang, bisa berupa satu atau dua batang. Mesin ini adalah otomatis, mobil kecil dilengkapi dengan mesin servis yang dapat disesuaikan, dapat menarik batang.

两片型的杆子,当一条??接完成后, 滚轮装置顶起杆子旋转到位, 完成另一个条?? 的??接. 两片型的杆子,当一条??接完成后, 滚轮装置顶起杆子旋转到位, 完成另一个条?? 的??接.



专有特点 Fitur Proprietary:

  • Pengaturan otomatis dengan kontrol numerik, sistem kontrol numerik, dengan perubahan jarak batang, penyesuaian tekanan otomatis, penyesuaian posisi tekanan otomatis, kecepatan dan posisi peralatan otomatis, menjaga selalu berada dalam keadaan yang sama, untuk memastikan penghubung berjalan dengan lancar.

Pengaturan otomatis CNC, sistem CNC, dengan perubahan diameter tiang, secara otomatis menyesuaikan tekanan, secara otomatis menyesuaikan

posisi kaki penekan, secara otomatis mencocokkan kecepatan makan dan posisi, menjaga jahitan las selalu dalam keadaan tertutup, untuk memastikan

pengelasan yang halus.

  • Sistem kontrol numerik khusus membuat sinkronisasi kaki kiri sangat baik
  • Sistem kontrol CNC khusus membuat sisi kiri dan kanan kaki kinerja sinkronisasi sangat baik.
  • 确保在前工序合格的基础上, 接后,杆子 无扭转, mesin belakang tidak perlu personel 扭杆子 datang ke tengah.
  • Berdasarkan kualifikasi proses sebelumnya, setelah pengelasan, tidak ada torsi pengelasan tiang,dan tidak ada kebutuhan untuk personil untuk mengikis dan memutar batang di bagian belakang mesin untuk pusat las.

4. 杆子 di V tipe meja kerja, gerakannya sebagai kontrol servis, untuk menjamin stabilitas head-tail 接接. dari head-tail ke head-tail, sangat mengurangi panjang head-tail yang belum 接.

Pol adalah pada meja kerja berbentuk V, dan gerakannya adalah servo dikendalikan untuk memastikan stabilitas kepala dan ekor pengelasan.

Pengelasan dari kepala ke ekor sangat mengurangi panjang ekor yang tidak dilas.

  • 压脚数量为3套, 优点是减少压脚对路灯杆表面的压力, 表面美观, 减少压痕影响, 同时适合生产八角杆, 多??杆和圆??杆.
  • Bisa sama atau bisa bulat.

Jumlah roller clamping adalah 3 set, keuntungannya adalah mengurangi tekanan roller ke permukaan tiang, dan mengurangi goresan di permukaan.kutub poligonal dan kutub kerucut. Itu bisa sama diameter atau kerucut.

  • V tipe workstation dapat cepat listrik kembali ke posisi yang ditetapkan, mengurangi intensitas kerja operator.

Meja kerja berbentuk V dengan motorisasi cepat kembali fungsi, dan mengurangi intensitas kerja operator.

  • Fungsi pengelasan busur terendam
  • 带杆子后导板, menyesuaikan diri, sangat sedikit pengaturan posisi dalam operasi, mengurangi intensitas kerja operator.

Dengan perangkat pengemudi tiang belakang, dapat disesuaikan secara adaptif.

yang mengurangi intensitas kerja operator.

  • Dengan memasang kamera di kepala mesin, mereka akan dipantulkan ke layar di kontrol, membuat pelacakan mudah, mengurangi intensitas kerja operator.

Melalui kamera yang dipasang di kepala mesin, jahitan las tercermin pada layar panel kontrol utama, membuat

melacak jahitan las sederhana dan mudah, dan mengurangi intensitas kerja operator untuk pemantauan pengelasan.

  • Sistem tekanan minyak dan kontrol sinkronisasi yang dikembangkan sendiri, mengurangi persyaratan terhadap batang, membuat batang berikutnya bulat, berubah bentuk kecil.
  • Tekanan minyak yang dikembangkan sendiri dan sistem CNC, membuat kutub las bulat dan deformasi kecil.
  • Saat dua batang batang, satu batang 接 selesai, peralatan rolling atas 起杆子 berputar ke posisi, menyelesaikan satu batang 接 lainnya.
  • Untuk dua tiang jahitan, ketika pengelasan jahitan pertama selesai, roller bawah akan naik dan memutar tiang ke posisi jahitan lain untuk memulai pengelasan jahitan kedua.
  • 前侧上下料 memuat dan melepaskan bahan di posisi depan
  • Sistem pendingin air dengan bagian dalam yang terbuat dari tembaga, meningkatkan penetrasi
  • Blok tembaga bagian dalam, yang sangat meningkatkan tingkat penetrasi las.
  • 操作人员:1 orang. Operator: 1 orang.
  • Pada 10 mm, menggunakan dua atau tiga kabel (dua atau tiga kabel listrik) untuk menggali busur, arus langsung + arus listrik, arus langsung menggunakan arus listrik rendah, arus listrik langsung mendapatkan lebih dalam, arus listrik menggunakan arus listrik yang relatif lebih kecil, meningkatkan lebar, mendapatkan bentuk yang indah.

Item opsional: untuk ketebalan pelat lebih dari 10 mm, mengadopsi busur ganda dan kawat ganda (atau listrik ganda dan tiga kawat) tenggelam

arc welding, DC + AC, DC welding mengadopsi arus tinggi dan tegangan rendah, DC arc memperoleh penetrasi besar, AC mengadopsi relatif kecil

arus dan tegangan busur tinggi, meningkatkan lebar fusi, dan mendapatkan pembentukan las yang indah.

  • 可选项目: 联网生产数据系统
  • 功能1: dapat memberikan data produksi kepada manajer produksi: waktu operasi, waktu pengisian, waktu pengisian, jumlah produksi dll.
  • Fungsi 2: Pembaruan perangkat lunak tepat waktu, mendapatkan perangkat lunak terbaru dan data pengalaman, dapat membantu pelanggan, diagnosis kesalahan jarak jauh, penyesuaian parameter jarak jauh.

Item opsional: sistem data produksi jaringan

Fungsi 1: dapat memberikan data produksi kepada personel manajemen produksi: daya pada waktu, waktu pengelasan, waktu non-pengelasan,

jumlah produksi, dll.

Fungsi 2: memperbarui perangkat lunak secara tepat waktu untuk mendapatkan perangkat lunak dan data pengalaman terbaik dan terbaru yang dapat membantu pelanggan dalam

Diagnosis kesalahan jarak jauh dan penyesuaian parameter jarak jauh.



机器 mengandung bagian berikut

Mesin terdiri dari bagian-bagian berikut:

  • 伺服驱动的V型工作台 Meja kerja tipe V servo-driven (Dolly)
  • Digunakan untuk V 工作台的前后路轨 Jalur depan dan belakang untuk meja V
  • 主龙门架 Bingkai gantri utama
  • V-Type Desktop Drive Sistem Penggerak untuk meja kerja tipe V
  • 液压??紧部分 Unit penjepit hidrolik (termasuk roda tekanan, Termasuk rol penjepit)
  • Sistem pengelasan busur terendam, dengan sistem pemasangan kawat
  • Sistem daur ulang fluks
  • Dalam 铜块带水冷系统 Bar tembaga dalam dengan sistem pendingin air
  • 操作平台 Operasi platform
  • 滚轮架子2对, Pole rotasi Roller, 2 pasang
  • 液压系统 Sistem hidrolik
  • Sistem kontrol Sistem kontrol



技术参数Parameter teknis
1

√ √ √ √ √ √ √ √ √ √ √ √

Diameter tiang

400-2500 mm
2

Panjang maksimum tiang lampu yang dapat disambungkan

Panjang meja kerja

12000 mm
3 可 接杆 ketebalan Ketebalan tiang 6 ~ 20mm, Q235, Q355
4

压脚数量

Jumlah kaki penyangkut

3 unit. 3 set
5

油 电机功率

Kekuatan motor pompa minyak

2.2+2.2+3 KW
6

Kekuatan mobil listrik

Daya servo motor untuk meja kerja tipe V (dolly)

7KW. kecepatan disesuaikan

Kecepatan diatur, AC servo

7

垂直顶压行程

Tekanan penekanan vertikal

2500mm
8

operasi ketinggian

Ketinggian operasi

杆子下角 ke jarak dari tanah

Jarak dari sudut bawah tiang ke tanah:800

9

Mesin las

双电三丝埋弧?? 机

Direct Stream Buried Arc 电源型号 1250

input sumber listrik AC380V,三相,50Hz

额定 input kapasitas 80KVA

输出电流 DC250A DC1250A

额定负载持续率 80%

交流埋弧 电源型号 1000A

额定 input capacity:125KVA

input sumber listrik AC380V, single phase,50Hz

rentang output tegangan listrik: 30~44V

output arus listrik AC250A AC1250A nominal beban jangka panjang 60%

双电三丝?? 机 品牌:开元

Mesin pengelasan busur terendam tiga kawat listrik ganda

DC submerged arc welding power supply model 1250

Daya masukan AC380V, tiga fase, 50Hz

Kapasitas input nominal 80KVA

arus output dc250a ~ dc1250a

Durasi beban nominal 80%

Sumber daya pengelasan busur terendam AC model 1000A

Kapasitas input nominal: 125kva

Daya masukan AC380V, fase tunggal, 50Hz

Rentang output tegangan: 30 ~ 44V

Arus keluar ac250a ~ ac1250a, durasi beban nominal 60%

Merek pengelasan tiga kawat listrik ganda: Kaiyuan

10

丝直径

Diameter kawat las

双电三丝: 单丝:4.0, 双丝: 2x2.0 (1.6)

Double power tiga kabel: single wire: 4.0,

Kabel ganda: 2x2.0(1.6)

11

Kecepatan kerja

Kecepatan las

0.3~1.5m/min 无级可调 (catatan: ketebalan berbeda, kecepatan juga berbeda)

0.3~1.5m/min diatur tanpa langkah

Catatan: ketebalan yang berbeda, kecepatan yang berbeda)

12 arah pengelasan

接 dari ujung besar ke ujung kecil 接

Pengelasan dari ujung besar ke ujung kecil

13 Percepatan penetrasi las 80 ~ 90%
14

komponen listrik

Komponen listrik

施耐德 merek Perancis

Schneider (merek Prancis)

15 Sistem pengendalian numerikSistem CNC PLC Siemens (merek Jerman)
16 液压?? 主电机品牌merek mesin utama pompa hidrolik

南电机

WNM

17

小车电机

Motor meja kerja tipe V (Dolly)

伺服电机

Servo motor

18

Merek mesin

Merek mesin las

如上第9条, sebagai poin 9

开元 (Kaiyuan) Merek teratas di Cina
