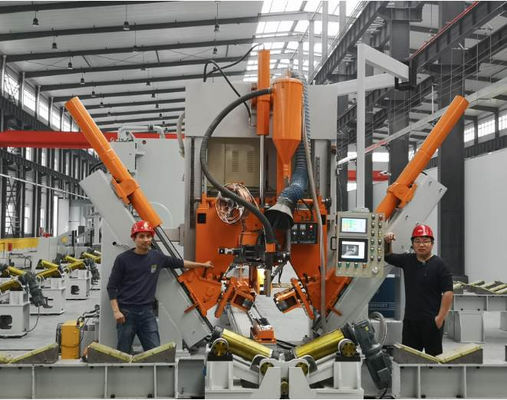

Model Mesin Las Tutup Tiang Lampu HM11000 Untuk Tiang Tinggi dan Tiang Tunggal

Mesin pengontrol lampu batang depan, tipe:HM1100/16000

Mesin pengelasan penutup kutub CNC, MODEL: HM1100/16000

Dengan sistem pengelasan pulsa MIG & sistem pengelasan busur tenggelam

滚轮型Jenis rol

设计专用于智慧杆,5G杆,高杆灯杆, 电力杆,也可用以普通路灯杆

Dirancang khusus untuk tiang lampu jalan biasa, tiang mono, tiang tiang tiang tinggi dan tiang komunikasi 5G.

Diameter: 60 ~ 1100mm, ketebalan: 3 ~ 12mm

Jangkauan diameter 60 ~ 1100mm, kisaran ketebalan 3 ~ 12mm

Penggunaan: cocok untuk panjang tinggi tiang tengah vertikal otomatis penghubung, 5G tiang, tiang listrik, tiang lampu tinggi, juga dapat digunakan dengan tiang lampu jalan biasa.

Lingkup aplikasi: cocok untuk pengelasan penutupan otomatis longitudinal tiang panjang menengah, seperti tiang 5G, tiang mono, tiang tiang tinggi dan tiang lampu jalan biasa.

Mesin ini biasanya cocok untuk 接多边形 dan 圆形 形的杆子,比较适合1片或2片型钢杆 ((一条). Mesin ini adalah 接线自动,小车配有可调速电机,可以 引杆子运动.

Mesin ini biasanya cocok untuk pengelasan kutub poligonal dan kerucut ukuran menengah, terutama cocok untuk kutub yang hanya memiliki satu atau dua jahitan.Trolley dilengkapi dengan motor kecepatan diaturSilinder hidrolik membuat roda tekanan mengencangkan tiang dan las pada saat yang sama.

专有特点:Fitur Properti

• Pengaturan otomatis dengan pengontrolan numerik, sistem pengontrolan numerik, dengan perubahan lebar batang, tekanan pengatur otomatis, posisi tekanan pengatur otomatis, kecepatan dan posisi bahan pengiriman batang yang cocok secara otomatis, menjaga 始终处于合 合 状态,以确保 接顺利 进行. Pengaturan otomatis CNC, sistem CNC, dengan perubahan diameter tiang, secara otomatis menyesuaikan tekanan,secara otomatis menyesuaikan posisi kaki penekan, secara otomatis mencocokkan kecepatan makan dan posisi, menjaga jahitan pengelasan selalu dalam keadaan tertutup, untuk memastikan pengelasan lancar.
• 确保在前工序合格的基础上, 接后杆子 无扭转,机器后边无需人员 扭杆子来对中.Berdasarkan kualifikasi dari proses sebelumnya, setelah pengelasan, tidak ada torsi pengelasan tiang,dan tidak ada kebutuhan untuk personil untuk mengikis dan memutar batang di bagian belakang mesin untuk pusat las.
• 推动杆子为变频控制,带有电器 车停止功能,以保证头尾 接接的稳定性. dari kepala 到尾,头尾几乎没有留留未接的长度,不需要在尾部100~200mm 长度进行人工补充.dengan fungsi stop rem listrik untuk memastikan stabilitas pengelasan kepala dan ekorSistem ini dapat mengelas tiang dari ujung kecil ke ujung bawah area penuh dan hampir tidak ada panjang kiri dari pengelasan.
• 压脚数量为3套,优点是减少压脚对路灯杆表面的压力,表面美观,减少压痕影响,同时适合生产八角杆,多??杆和圆??杆. dapat sama dengan ukuran atau dapat bulat.Ini cocok untuk produksi tiang segi delapan, kutub poligonal dan kutub kerucut.
• 小车可以快速电动回到设定位置,无需人工推回,降低操作人员的劳动强度. The mendorong jenis trolley dengan motorisasi cepat kembali fungsi, tidak perlu operator untuk mendorong kembali secara manual dan mengurangi intensitas kerja operator.
• 后推动型小车,带气动 紧装置,相对手动 紧,简单快速. Trolley dorong belakang dengan perangkat penjepit pneumatik, Itu sederhana dan cepat dibandingkan dengan penjepit manual.
• 埋弧+脉冲 双机双功能 Dengan sistem pengelasan MIG Pulse dan dengan sistem pengelasan busur tenggelam, sumber daya pengelasan ganda.
• Bahan bakar di satu sisi adalah jenis rol, mudah untuk naik turun bahan bakar, menguntungkan untuk mewujudkan otomatisasi naik turun bahan bakar. Bahan bakar di sisi mesin, menghindari operator depan dan belakang jarak jauh bergerak, operator hanya perlu bekerja di posisi mesin induk, sangat mengurangi tenaga kerja operator.dan kondusif untuk mewujudkan otomatisasi bahan hulu dan hilir. Pengisian dan pengurangan dapat berada di sisi yang sama untuk membuat operator menghindari gerakan jarak jauh. operator hanya perlu bekerja di posisi mesin tuan rumah,yang sangat mengurangi intensitas kerja.
• 带杆子后导板,自适应调整,实际操作中很少调节位置,降低操作人员的劳动强度.Dengan tiang belakang perangkat panduan, itu dapat disesuaikan secara adaptif. Dalam operasi praktis posisi jahitan las jarang disesuaikan,yang mengurangi intensitas kerja operator.
• 通过安装在机头上的摄像头,把 反映到控制台上的屏幕,使得 的跟踪,简单容易,降低操作人员的劳动强度. Melalui kamera yang dipasang di kepala mesin, jahitan las tercermin pada layar panel kontrol utama,membuat pelacakan jahitan las sederhana dan mudah, dan mengurangi intensitas kerja operator untuk memantau pengelasan..
• Tekanan minyak yang dikembangkan sendiri dan sistem kontrol sinkronisasi, mengurangi persyaratan terhadap tiang, membuat tiang yang diikuti bulat, berubah bentuk kecil. Tekanan minyak yang dikembangkan sendiri dan sistem CNC, membuat tiang las bulat dan deformasi kecil.
• 操作人员:1 orang. Operator: 1 orang.
• Pengungkapan rol roda, 5 set ((cocok untuk 12m / 14m / 16m杆子) Pengungkapan rak rol, 5 set ((cocok untuk tiang 12m, 14m, 16m)
• Bisa sesuai dengan tata letak mobil pembeli, menyediakan mesin dengan arah yang berbeda. Menurut tata letak bengkel pembeli, mesin dengan arah kerja yang berbeda dapat disediakan.
• Untuk persyaratan khusus pelanggan, dapat dirancang khusus dan diproduksi, untuk memenuhi seluruh dunia berbagai tiang. Untuk persyaratan khusus pelanggan, mesin dapat dirancang khusus dan diproduksi untuk memenuhi kutub yang berbeda di seluruh dunia.

• Posisi opsi

1, Sistem pemuatan dan pengungkapan tiang lampu jalan:

Di sisi kiri mesin, ada rak penyimpanan, yang dapat menyimpan 20 ~ 30 tiang (jumlahnya bervariasi sesuai dengan ukuran tiang).dan tiang lampu jalanan akan dilepaskan untuk melepaskan pada rak penyimpanan yang di sisi kanan mesin, dapat menyimpan 20 tiang (jumlahnya bervariasi tergantung pada ukuran tiang).

2, Sistem pelacakan otomatis laser, laser untuk jahitan, kamera untuk mendapatkan foto laser, perangkat lunak perhitungan untuk menemukan posisi jahitan dari foto, pesan dikirim ke PLC,PLC akan mengontrol motor servo untuk memindahkan obor las ke posisi jahitan.

3, Fungsi diagnosis jarak jauh. Pemasok mesin dapat membantu pelanggan dalam diagnosis kesalahan jarak jauh dan penyesuaian parameter jarak jauh. Nyaman bagi pelanggan untuk dengan cepat melanjutkan produksi.

4 Induksi untuk meminimalkan efek pisang yang disebabkan oleh pengelasan perangkat yang akan mengurangi efek pisang untuk mesin pengelasan Mesin pemanas induksi frekuensi tinggitermasuk tubuh mesin pemanas dan kumparan pemanas induksi.

机器 mengandung bagian berikut

Mesin terdiri dari bagian-bagian berikut:

• Digunakan untuk mobil kecil.
• 主龙门架 Bingkai gantri utama
• 小车驱动Sistem penggerak troli
• 后出料滚轮,5 set Pengungkapan rak rol, 5 set
• 液压??紧部分Bagian penjepit hidraulik ((termasuk roda tekanan, cocok untuk tiang tengahTermasuk rol penjepit, cocok untuk tiang ukuran menengah)
• Sistem pengelasan busur terendam, dengan sistem pemasangan kawat
• Sistem Daur Ulang Bahan
• 液压系统Sistem hidraulik
• Kontrol Sistem Sistem kontrol
• √ √ √ √ √ √ √ √ √ √ √

包含:适合高杆灯杆,智慧杆,5G杆模具 satu set

: cocok untuk lampu jalan biasa, diameter minimal 60mm, seperti diameter bulat, bulat 杆 cetakan satu set

: cocok dengan lampu jalan biasa, diameter minimal 60mm, 八角杆模具一套

: selain konfigurasi cocok untuk tiang lampu jalan biasa digunakan 后?? 持装置一套. (包含一个小工具,适用于长度非常短的杆子,如1~2米长度的挑臂)

Rol pengikat, sesuai dengan persyaratan tiang pelanggan.

Termasuk:

Satu set cocok untuk mono tiang, tiang tinggi, cetakan tiang 5G.

1 set yang cocok untuk tiang lampu jalan biasa, diameter minimal 60mm (balok bulat dan tiang kerucut)

1 set yang cocok untuk tiang lampu jalan biasa, diameter minimal 60mm (balok segi delapan)

1 set perangkat penjepit belakang yang cocok untuk tiang lampu jalan biasa. (Termasuk alat kecil, cocok untuk tiang dengan panjang yang sangat pendek, seperti lengan panjang 1 ~ 2 meter).
