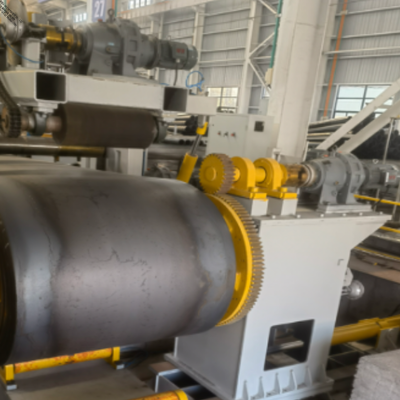

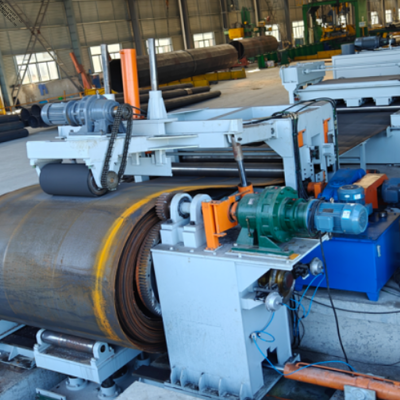

Name: CTL12×1600 Jalur Potong Otomatis Penuh untuk Kumparan Baja Lebar 1600mm dengan Kapasitas 30 Ton
Brand: Wuxi CMC Machinery Co.,Ltd
SKU: CTL12×1600
Availability: InStock

fitur Galeri Deskripsi Produk Quote request suatu

fitur

Spesifikasi

Nomor model: CTL12×1600 Dipotong Menjadi Garis Panjang

Kisaran Ketebalan Pemrosesan: Kumparan Baja Karbon 5mm ~ 12mm

Rentang Lebar Pemrosesan: 800mm ~ 1500mm

Beban Maksimum Kumparan Baja Tunggal: 30 ton

Lingkup Panjang Pemotongan Tetap: 2000mm ~ 6000mm

Kecepatan Berjalan Produksi Maks: 15 m/mnt

Modus Kontrol: PLC + Layar Sentuh Kontrol Sepenuhnya Otomatis

Item yang Dapat Disesuaikan: Ukuran Platform Penumpukan, Perangkat Merapikan Pelat

Informasi dasar

Tempat asal: Wuxi, Tiongkok

Nama merek: CMC

Nomor model: CTL12×1600

Syarat-syarat pembayaran & pengiriman

Waktu pengiriman: 90 hari

Syarat-syarat pembayaran: T/T,L/C

Menyediakan kemampuan: Menurut persyaratan

Galeri

CTL12×1600 Jalur Potong Otomatis Penuh untuk Kumparan Baja Lebar 1600mm dengan Kapasitas 30 Ton

Deskripsi Produk

CTL12×1600 Jalur Potong Gulungan Baja Otomatis Decoiling Perataan Pemotongan Silang Pelat Datar

Ikhtisar Produk

Item	Detail
Nama Produk	Jalur Potong
Model	CTL12×1600
Bahan Pemrosesan	Baja Q235, Q355, Q460, kekuatan luluh ≤460Mpa
Fungsi Pemrosesan	Decoiling gulungan baja, perataan, pemotongan silang panjang tetap CNC, penumpukan
Mode Operasi	Tautan otomatis penuh / Kontrol unit tunggal manual
Industri yang Berlaku	Tiang lampu jalan, tiang tiang tinggi, manufaktur struktur baja
Opsi yang Dapat Disesuaikan	Ukuran platform penumpukan, perangkat perapian material

Pengantar Produk

Jalur potong CTL12×1600 dirancang khusus untuk memproses gulungan baja menjadi pelat datar persegi panjang. Jalur ini menyelesaikan prosedur berkelanjutan termasuk decoiling, perataan, dan pemotongan silang panjang tetap. Seluruh jalur dapat berhenti untuk menggulung kembali sisa gulungan baja dengan nyaman untuk mengganti produksi ukuran pelat yang berbeda.

Mengadopsi kontrol CNC otomatis penuh. Operator hanya perlu mengatur panjang pelat dan jumlah pemotongan pada layar sentuh. Jalur ini memiliki kecepatan produksi yang cepat, sangat menghemat biaya tenaga kerja. Hanya diperlukan satu operator, dan kontak antara staf dan pelat baja diminimalkan untuk memastikan keselamatan operasional.

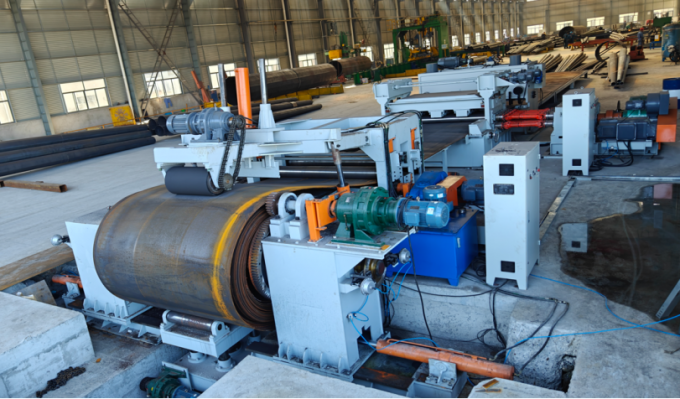

CTL12×1600 Steel Coil Cut To Length Line Overview

Alur Proses Produksi:
Pemuatan Material → Decoiling → Tekan & Pandu → Umpan Jepit → Perataan Kasar → Posisi Panduan → Perataan Presisi → Pengukuran Panjang Encoder → Pemotongan Silang → Konveyor Jepit → Penumpukan

Parameter Teknis Utama

No.	Item	Spesifikasi
1	Bahan yang Diproses	Q235, Q355, Q460, σs ≤ 460Mpa
2	Rentang Ketebalan Bahan	5 ~ 12 mm
3	Rentang Lebar Bahan	800 ~ 1500 mm
4	Diameter Luar Gulungan Baja	Φ800 ~ Φ2000 mm
5	Diameter Dalam Gulungan Baja	Φ500 ~ Φ760 mm
6	Berat Gulungan Maksimum	30 Ton
7	Panjang Tetap Pemotongan	2000 ~ 6000 mm
8	Kecepatan Perataan Maksimum	15 m/menit
9	Diameter / Nada Rol Perataan	Φ180 mm / 215 mm
10	Bahan Rol Perataan	40Cr
11	Catu Daya Input	415V / 50Hz, 3 Fase
12	Ruang Lantai yang Ditempati	Sekitar 19m (P) × 7,7m (L)

Komposisi Jalur Lengkap

Dolly Pemuatan Gulungan Baja
Decoiler Kantilever Tunggal Hidraulik
Perangkat Penekan, Kepala Sekop & Jepit Hidraulik (dengan perataan kasar 3-rol)
Perangkat Posisi Panduan
Unit Perataan Presisi
Unit Pengukuran Panjang Encoder
Mesin Pemotong Silang
Perangkat Konveyor Jepit & Penumpukan
Sistem Hidraulik
Sistem Pneumatik
Sistem Kontrol Listrik PLC

Spesifikasi Peralatan Inti

Dolly Pemuatan Gulungan Baja
- Kapasitas beban maks: 30 ton
- Dilengkapi dengan rol ganda di bagian atas. Mendukung fungsi penggulungan kembali gulungan untuk mencegah gulungan longgar dan kusut selama penggulungan kembali.
- Digunakan untuk mengangkut gulungan baja dan mengangkat gulungan ke decoiler.

Decoiler Kantilever Tunggal Hidraulik
Ekspansi poros hidraulik untuk menjepit gulungan baja untuk decoiling pasif. Dilengkapi dengan rem tegangan manual. Dua set decoiler mewujudkan penyesuaian pemusatan selama pemuatan gulungan. Baffle samping bundar menghindari interferensi dengan gulungan sempit.

Perangkat Penekan & Jepit Hidraulik dengan Perata Kasar 3-Rol
Mengadopsi struktur perataan kasar 2 rol bawah + 1 rol atas. Mencegah lengkungan pelat baja secara efektif, menjamin produksi lanjutan yang lancar. Dilengkapi dengan kepala sekop hidraulik untuk umpan kepala gulungan yang lancar.

Unit Perataan Presisi
Struktur perataan 9-rol (4 rol atas + 5 rol bawah). Rol atas dan bawah semuanya adalah rol penggerak aktif dengan kecepatan linier yang konsisten untuk meningkatkan kualitas perataan. Rol mengadopsi perlakuan pengerasan frekuensi sedang. Rol pendukung yang dapat disesuaikan meningkatkan kekakuan rol untuk melepaskan tegangan internal pelat baja dan mencapai kerataan yang sangat baik.

Unit Pengukuran Panjang Encoder
Dipasang secara integral dengan mesin perataan pada alas bersama. Deteksi panjang waktu nyata melalui rol pengukur dan encoder untuk memastikan pemotongan panjang tetap yang presisi.

Mesin Pemotong Silang
Ketebalan pemotongan maks: 12mm, lebar efektif maks: 1600mm. Struktur geser hidraulik. Celah bilah dapat disesuaikan secara sinkron. Kaki penekan poliuretan melindungi permukaan pelat tanpa goresan.

Perangkat Konveyor Jepit & Penumpukan
Terdiri dari meja rol konveyor, mekanisme pelempar pelat, meja kerja penumpukan, dan perangkat perapian material (opsional). Panjang platform penumpukan dapat disesuaikan sesuai dengan ukuran pelat tiang lampu ringan maksimum pelanggan.

Sistem Hidraulik & Pneumatik
- Stasiun hidraulik, silinder oli, katup, dan pipa. (Minyak hidraulik harus disiapkan oleh pembeli)
- Tekanan kerja sistem pneumatik ≤0,8Mpa, konsumsi udara: 1,5m³/menit. (Sumber udara harus disiapkan oleh pembeli)

Sistem Kontrol Listrik
Antarmuka manusia-mesin PLC + layar sentuh. Mendukung operasi tautan otomatis dan kontrol manual independen dari setiap mesin tunggal. Operator dapat mengatur panjang pemotongan dan jumlah pelat secara bebas. Fungsi berhenti darurat seluruh jalur dilengkapi untuk melindungi keselamatan peralatan dan personel.

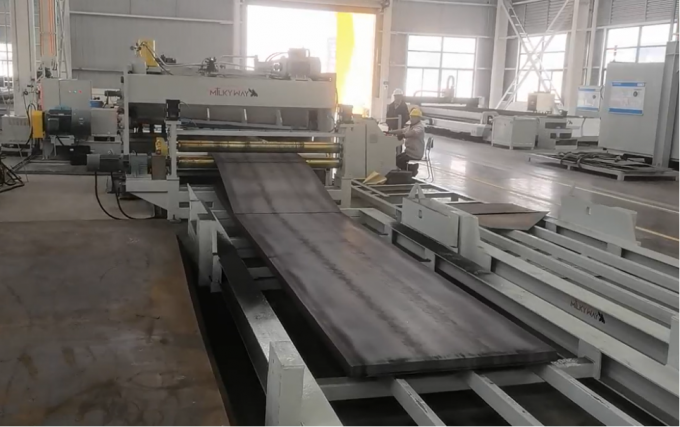

CTL12×1600 Electrical Control System and Operation Interface

Keunggulan Inti

Item Keunggulan	Deskripsi
Fungsi Terintegrasi	Mewujudkan decoiling, perataan, pemotongan panjang tetap, dan penumpukan dalam satu jalur; mendukung penggulungan kembali gulungan untuk mengganti spesifikasi pelat yang berbeda
Kontrol CNC Presisi Tinggi	Pengukuran panjang tetap encoder, pengaturan panjang dan jumlah pemotongan sewenang-wenang melalui layar sentuh
Kinerja Perataan Sangat Baik	9 rol perataan aktif, melepaskan tegangan internal pelat sepenuhnya, kerataan stabil
Efisiensi Produksi Tinggi	Produksi otomatis berkelanjutan, kecepatan operasi cepat, mengurangi biaya produksi komprehensif
Operasi Sederhana	Hanya diperlukan satu operator; meminimalkan kontak langsung dengan pelat baja untuk keamanan yang lebih tinggi
Konfigurasi Fleksibel	Platform penumpukan dan perangkat perapian dapat disesuaikan sesuai dengan persyaratan produksi tiang lampu
Perlindungan Keamanan yang Andal	Tombol berhenti darurat seluruh jalur, perlindungan interlock untuk setiap bagian pemrosesan

Rentang Aplikasi

Blanking pelat baja mentah tiang lampu jalan meruncing, tiang lampu oktagonal, tiang lampu tinggi
Struktur baja, pemrosesan pelat datar peralatan mekanis
Pemotongan bahan baku pelat logam untuk pabrik fabrikasi logam

Dukungan Layanan Purna Jual

Item Layanan	Detail Layanan
Cakupan Garansi	Garansi seluruh jalur 12 bulan; garansi layanan jangka panjang untuk motor utama dan peredam kecepatan
Pasokan Suku Cadang	Pasokan suku cadang aus jangka panjang dengan biaya pabrik
Layanan Luar Negeri	Insinyur tersedia untuk instalasi, komisioning, dan pelatihan operator di luar negeri
Dukungan Jarak Jauh	Debugging jarak jauh online dan panduan teknis
Dokumen	Manual operasi bahasa Inggris lengkap dan materi pelatihan operasi

Pertanyaan yang Sering Diajukan

Pertanyaan	Jawaban
Berapa ketebalan dan lebar pelat baja yang dapat diproses oleh jalur potong CTL12×1600 ini?	Jalur ini cocok untuk gulungan baja dengan ketebalan 5~12mm, lebar 800~1500mm, berat gulungan maks hingga 30 ton, rentang panjang pemotongan 2000~6000mm.
Bisakah kita menghentikan jalur dan menggulung kembali sisa gulungan baja?	Ya. Troli pemuatan dirancang dengan struktur rol anti-longgar, seluruh jalur dapat berhenti dan menggulung kembali sisa gulungan untuk mengganti spesifikasi produksi lainnya.
Apakah jalur potong ini cocok untuk pembuatan tiang lampu jalan?	Tentu saja. Panjang penumpukan maksimum dapat disesuaikan agar sesuai dengan pelat tiang lampu terpanjang Anda. Jalur ini banyak digunakan untuk blanking pelat mentah tiang lampu meruncing dan poligonal.
