Name: Double Arc Multi-Wire Submerged Arc CNC Pole Shut Welding Machine Untuk 14m Diameter 1,9m Steel Pole
Brand: Wuxi CMC Machinery Co.,Ltd
SKU: HM1900
Availability: InStock

fitur Galeri Deskripsi Produk Quote request suatu

fitur

Spesifikasi

Model Peralatan: Mesin Las Tutup Tiang CNC HM1900/14000

Kisaran Diameter: 400mm ~ 1900mm

Panjang Tiang Pemrosesan Maksimum: 14000mm

Ketebalan Pelat Baja yang Berlaku: 5 ~ 20mm, Ketebalan Bantalan Penjepit Maks 25mm

teknologi las: Pengelasan Busur Terendam Tiga Kawat Busur Ganda

Struktur penjepit: 3 Set Rol Penjepit Sinkron Hidraulik

Jenis Tiang yang Berlaku: Tiang Baja Poligonal Kerucut / Oktagonal / Banyak sisi

Warna cat: Dapat disesuaikan

Informasi dasar

Tempat asal: Wuxi, Tiongkok

Nama merek: CMC

Nomor model: HM1900

Syarat-syarat pembayaran & pengiriman

Waktu pengiriman: 90 hari

Syarat-syarat pembayaran: T/T,L/C

Menyediakan kemampuan: Menurut persyaratan

Galeri

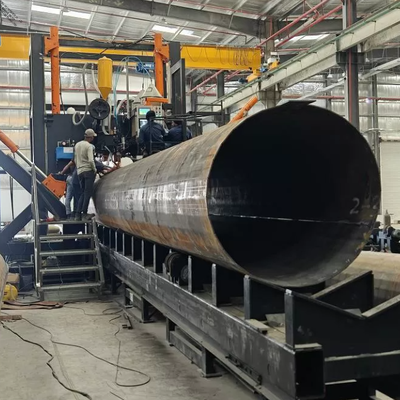

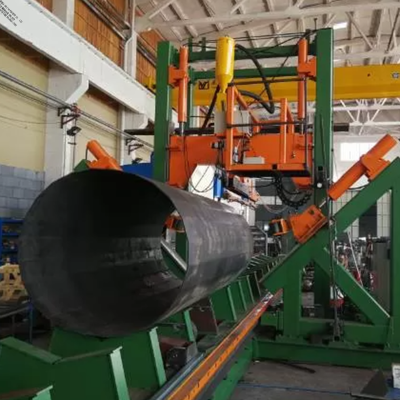

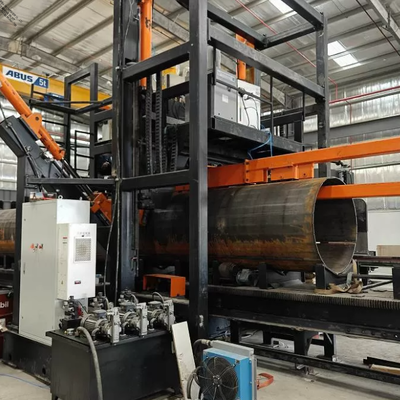

Double Arc Multi-Wire Submerged Arc CNC Pole Shut Welding Machine Untuk 14m Diameter 1,9m Steel Pole

Deskripsi Produk

Double Arc Multi-Wire Submerged Arc CNC Pole Shut Welding Machine Untuk 14m Diameter 1,9m Steel Pole

Ringkasan Produk

HM1900/14000 CNC Pole Shut-Welding Machine adalah pengelasan busur terendam jahitan longitudinal otomatis yang dirancang khusus untuk tiang komunikasi 5G segi delapan kerucut dan tiang tiang tinggi.

Artikel	Rincian
Nama produk	Mesin pengelasan penutupan kutub CNC
Model	HM1900/14000
Aplikasi	tiang komunikasi 5G, monopole daya, tiang lampu tiang tinggi
Bentuk kutub yang diproses	Kutub kerucut bulat, kutub segitiga & multi-sisi poligonal (1/2/3 struktur cangkang)
Teknologi Las	Pengelasan busur ganda multi-kawat terendam busur
Panjang tiang maksimum	14000 mm
Opsi yang dapat disesuaikan	Sistem diagnostik online jarak jauh, lemari listrik terisolasi & ber-AC, paket suku cadang

Pengantar Produk

HM1900/14000 mesin CNC kutub tutup-pengelasan khusus dikembangkan untuk selang penutupan lapisan longitudinal pengelasan otomatis kutub panjang kerucut, termasuk kutub komunikasi 5G,monopole daya dan tiang tiang tinggiHal ini berlaku untuk satu bagian, dua bagian atau tiga bagian kerucut bulat dan kutub poligonal.

Peralatan ini mengadopsi struktur gantri tetap yang cocok dengan sistem las, gerobak V berukuran V berkecepatan servo-driven untuk transportasi tiang.Rol pengikat hidrolik menutup jahitan tiang saat pengelasan berlangsung secara bersamaanUntuk tiang dua segmen dua jahitan, setelah menyelesaikan jahitan pengelasan pertama, roller angkat mengangkat dan memutar tiang secara otomatis ke posisi untuk pengelasan jahitan sekunder.

Parameter teknis utama

Tidak, tidak.	Artikel	Spesifikasi
1	Diameter luar tiang yang berlaku	400 ~ 1900 mm
2	Panjang tiang pengolahan maksimum	14000 mm
3	Ketebalan pelat yang berlaku	5 ~ 20 mm, bahan Q235, Q355, Gr65 (Kebalan bantalan maksimum 25mm, lihat catatan di atas)
4	Jumlah Set Rol Clamping	Tiga set.
5	Daya Motor Pompa Hidraulik	2.2+2.2+3 KW
6	Daya Servo Motor untuk Trolley tipe V	7 KW, kecepatan yang dapat diatur tanpa langkah
7	Tekanan menekan vertikal	1600 mm
8	Ketinggian kerja (Dasar kutub ke tanah)	800 mm
9	Sistem Pengelasan	Unit daya pengelasan busur dua baris tiga kawat tenggelam Daya DC: 250 ~ 1250A; daya AC: 250 ~ 1250A
10	Spesifikasi kawat las	Kabel tunggal Φ4.0mm / Kabel kembar 2*Φ1.6mm
11	Kecepatan perjalanan las	0.3 ~ 1,5 m/menit, diatur tanpa langkah
12	Arah Las	Las dari ujung diameter besar ke ujung diameter kecil
13	Standar Las	Mencapai pengelasan sisi tunggal pembentukan sisi ganda di bawah proses standar
14	Total Berat Mesin	23 Ton
15	Dimensi keseluruhan (LWH)	31000 * 6600 * 6100 mm

Komposisi Mesin Lengkap

Servo-driven V-type worktable (trolley transportasi)
Rel depan dan belakang untuk troli tipe V
Bingkai gantri utama untuk tugas berat
Sistem penggerak untuk meja kerja berbentuk V
Unit pengikat hidrolik dengan 3 set rol pengikat
Sistem pengelasan busur tenggelam & perangkat pemasangan kawat otomatis
Sistem daur ulang pemulihan fluks
Sistem blok pendukung tembaga dalam yang didinginkan dengan air
Platform operasi
2 set rak rol putaran tiang
Sistem hidrolik lengkap
Sistem kontrol CNC & PLC terintegrasi

Keuntungan Utama

Artikel Keuntungan	Deskripsi Rinci
Pengaturan otomatis CNC cerdas	Sistem CNC secara otomatis menyesuaikan tekanan penjepit, posisi roller dan kecepatan trolley setelah perubahan diameter tiang, terus menjaga jahitan tertutup selama pengelasan
Kontrol hidraulik sinkron yang sangat baik	Sistem hidraulik & kontrol yang dioptimalkan menjamin sinkronisasi yang tinggi untuk gulung penjepit kiri, kanan dan tengah
Deformasi kutub rendah setelah pengelasan	Tidak ada torsi pada jahitan pengelasan selesai. Tidak ada pencurian manual dan penyelarasan jahitan yang diperlukan di outlet mesin jika proses pembentukan hulu memenuhi spesifikasi
Pengelasan kepala ke ekor yang stabil	Trolley berbentuk V yang dikendalikan servo mewujudkan pengelasan terus menerus dari kepala tiang ke ekor, mengurangi panjang segmen ekor yang tidak dilas
Desain Clamping Triple Roller	Tiga kelompok rol penekanan menyebarkan tekanan permukaan, mengurangi celah dan goresan pada permukaan tiang; cocok untuk tiang bulat, segi delapan dan kerucut
Pengembalian Trolley Otomatis Cepat	Fungsi pengembalian cepat bermotor untuk troli tipe V, mengurangi intensitas kerja operator
Perangkat panduan jahitan belakang adaptif	Struktur panduan yang dapat diatur sendiri, jarang kalibrasi manual diperlukan selama produksi berkelanjutan
Pemantauan Las Visual	Kamera yang dipasang pada kepala las mengirimkan gambar jahitan ke layar kontrol utama untuk pelacakan jahitan yang mudah dan pengamatan
Blok pendukung tembaga dalam yang didinginkan dengan air	Sangat meningkatkan penetrasi las dan menjamin pembentukan las yang konsisten
Rotasi otomatis untuk tiang double-seam	Mekanisme roller angkat bawaan untuk memutar tiang dua jahitan secara otomatis untuk pengelasan sekunder
Operasi Sederhana	Hanya 1 operator yang diperlukan untuk seluruh siklus produksi
Konfigurasi Upgrade Opsional	Sistem jaringan diagnostik kesalahan jarak jauh & pengaturan parameter; lemari listrik pengisolasi AC; paket suku cadang

Lingkup Aplikasi

Pengelasan jahitan longitudinal monopole komunikasi 5G
Produksi monopol baja untuk jalan raya dan transmisi listrik
Produksi tiang pencahayaan tiang tinggi, tiang lampu berlapis delapan sisi
Struktur baja komponen tabung kerucut pengelasan jahitan penutupan

Dukungan Layanan Pasca Penjualan

Barang Layanan	Rincian Layanan
Periode Jaminan	12 bulan garansi mesin penuh; garansi jangka panjang untuk servo motor utama, sumber daya las dan pengontrol CNC
Pasokan suku cadang	Penyediaan suku cadang yang dipakai dalam jangka panjang dengan biaya pabrik
Layanan Teknis Luar Negeri	Insinyur profesional yang tersedia untuk pemasangan, persiyapan dan pelatihan operator di luar negeri
Dukungan Teknis Jarak Jauh	Debugging jarak jauh online, optimasi parameter dan pemecahan masalah kesalahan
Dokumen Teknis	Manual operasi bahasa Inggris lengkap, panduan proses las dan video pelatihan

Pertanyaan yang Sering Diajukan

Pertanyaan	Jawaban Standar
Jenis tiang apa yang bisa diproses mesin las HM1900/14000?	Ini cocok untuk tiang kerucut bulat panjang 14m, kutub oktagonal dan poligonal multi sisi (1/2/3 struktur cangkang).
Apakah mesin ini mendukung pengelasan otomatis untuk dua jahitan kutub oktagonal?	Ya. setelah menyelesaikan jahitan pengelasan pertama, rak roller angkat akan mengangkat dan memutar tiang secara otomatis untuk mewujudkan jahitan kedua pengelasan tanpa pengisian ulang.
Apakah pengelasan permukaan tambahan diperlukan untuk pelat tebal lebih dari 20 mm?	Kekuatan penjepit mesin mendukung bahan hingga 25 mm. Tetapi untuk benda kerja yang membutuhkan penetrasi tinggi dalam 20 ~ 25 mm, pengisian baja cair mungkin tidak cukup.Kami sarankan menambahkan terendam arc permukaan pengelasan setelah pengelasan primer.
